Grove用I2C通信距離延長モジュール(2個セット)
送料区分: 200
商品コード: Y2KB-030
発売日: 2021-06-16
在庫数: 38
短いURL: ssci.to/7251
受託販売商品
NXP社の高ドライブ電流型のI2CバスバッファPCA9600Dを用いてI2Cの信号線の許容負荷容量を増加させ、I2C接続のGroveモジュールの通信距離を延長するためのモジュールです。基板同士は一般的なストレート結線のLANケーブルで接続します。LANケーブルは入手性が良いため、マイコンとGroveモジュール間の通信距離が数 m~数10 mのシステムを容易に構築できます。
本製品はGrove用I2C通信距離延長基板(2個セット)のバージョンアップ版です。基板上に予め部品を実装することで組立の手間を低減しました。基板外形は変わらないため、従来品から容易に置き換え可能です。
また、3D CADデータもダウンロードいただけます。

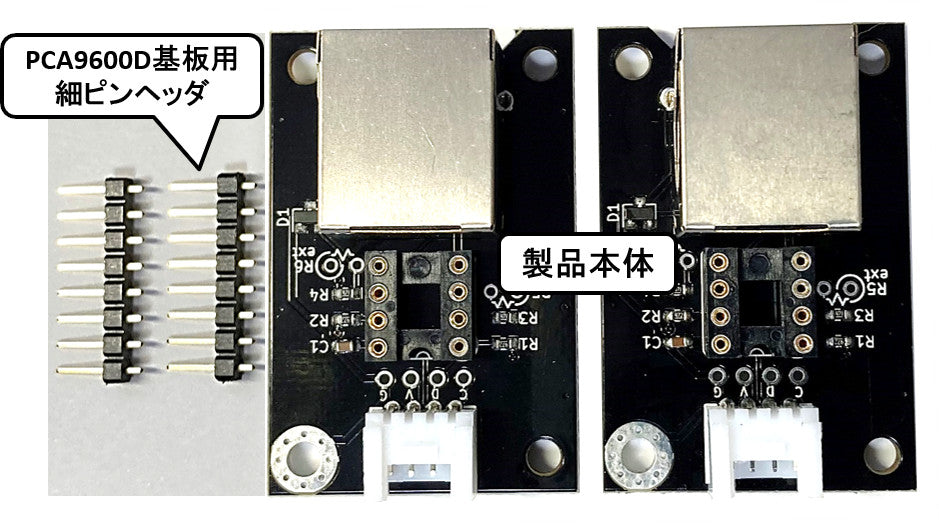

内容物
別途ご用意いただく物
- PCA9600D 高ドライブ電流I2Cバスバッファ基板
- Groveケーブル
- ストレート結線のLANケーブル
※クロス結線のLANケーブルを使用するとVCCとGNDがショートするため使用しないでください

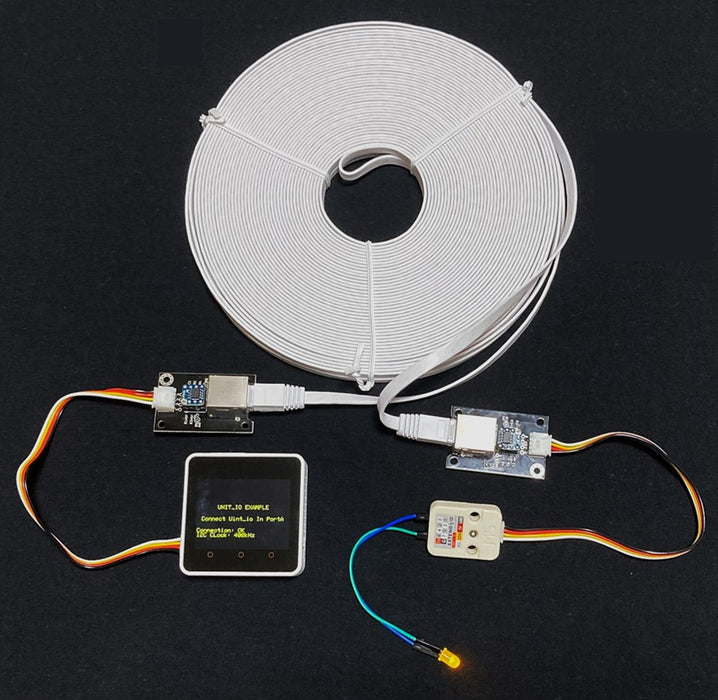

接続例
30mのCAT6 LANケーブルを用いて通信テストを行い、Fast mode(400kbps)で問題なく通信できました。
資料
こちらの商品は、Y2Kbさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
