Picossci（ピコッシィ）
Raspberry Silicon「RPシリーズ」を搭載したスイッチサイエンスオリジナルのマイコンボード / 評価ボードです。
製品概要
Features
Picossci : RP2040搭載モデル
Picossci 2：RP2350搭載モデル
※Raspberry Pi Picoに合わせた命名規則としています。
01
多種多様なバリエーション
RPシリーズの多種多様な機能を活かして、様々な評価ボードを用意。
単なるピッチ変換基板から、特定機能特化モデルまで。
02
オープンソースハードウェア
スイッチサイエンスはオープンソースハードウェアを推進しています。回路図などを公開していますので、自社設計にぜひご活用ください。
03
チップ単体でも購入可能
Raspberry Pi Authorized reseller（認定リセラー）のスイッチサイエンスだからこそ、搭載チップ単体も取り扱いがございます。在庫を持っているウェブショップならではの迅速かつ簡単な購入ステップで、Picossciで評価をした機能を自社開発の基板にすぐ活用可能です。
※RP2350は2024年末以降取り扱い予定。
ラインナップ
ベーシックモデル
RP2040

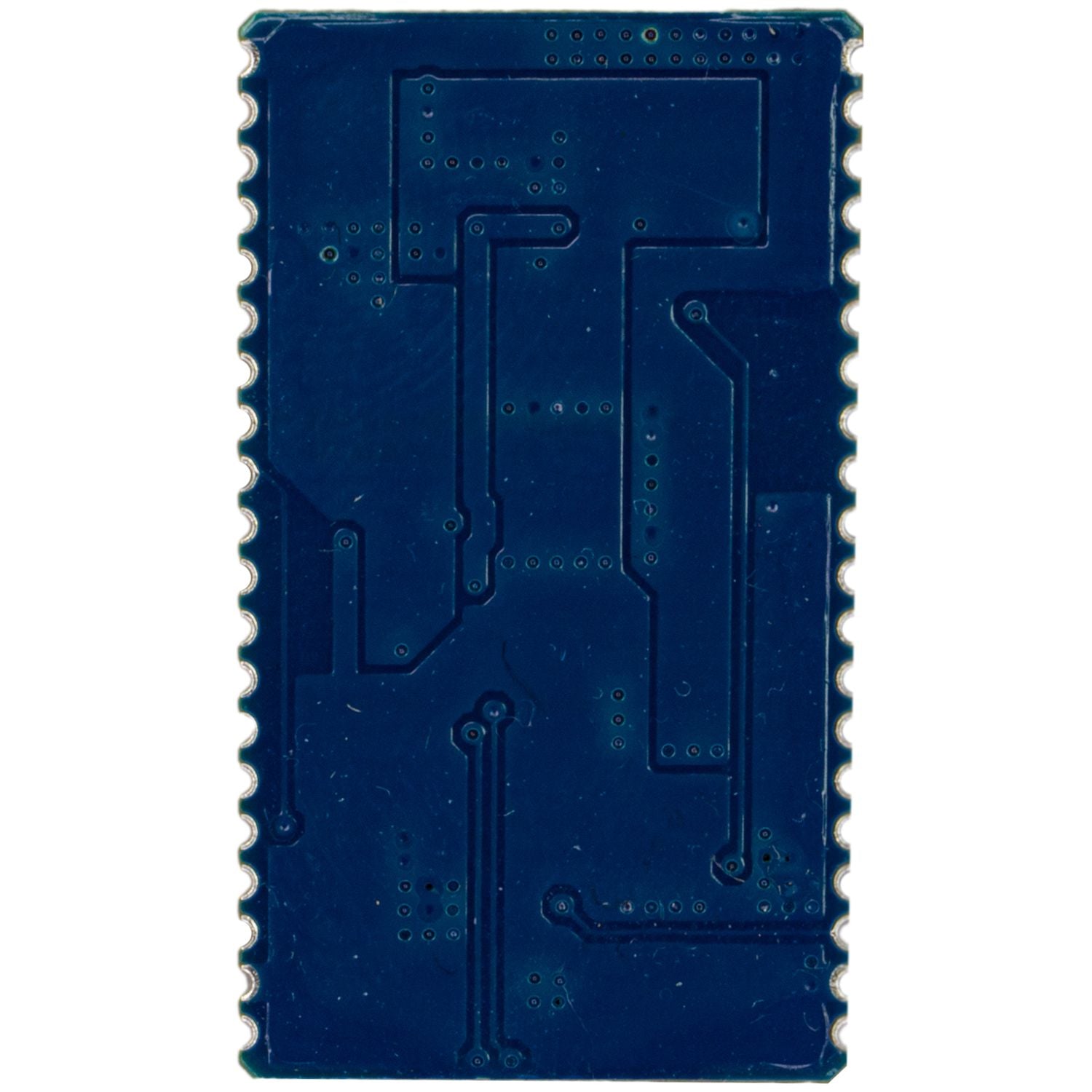

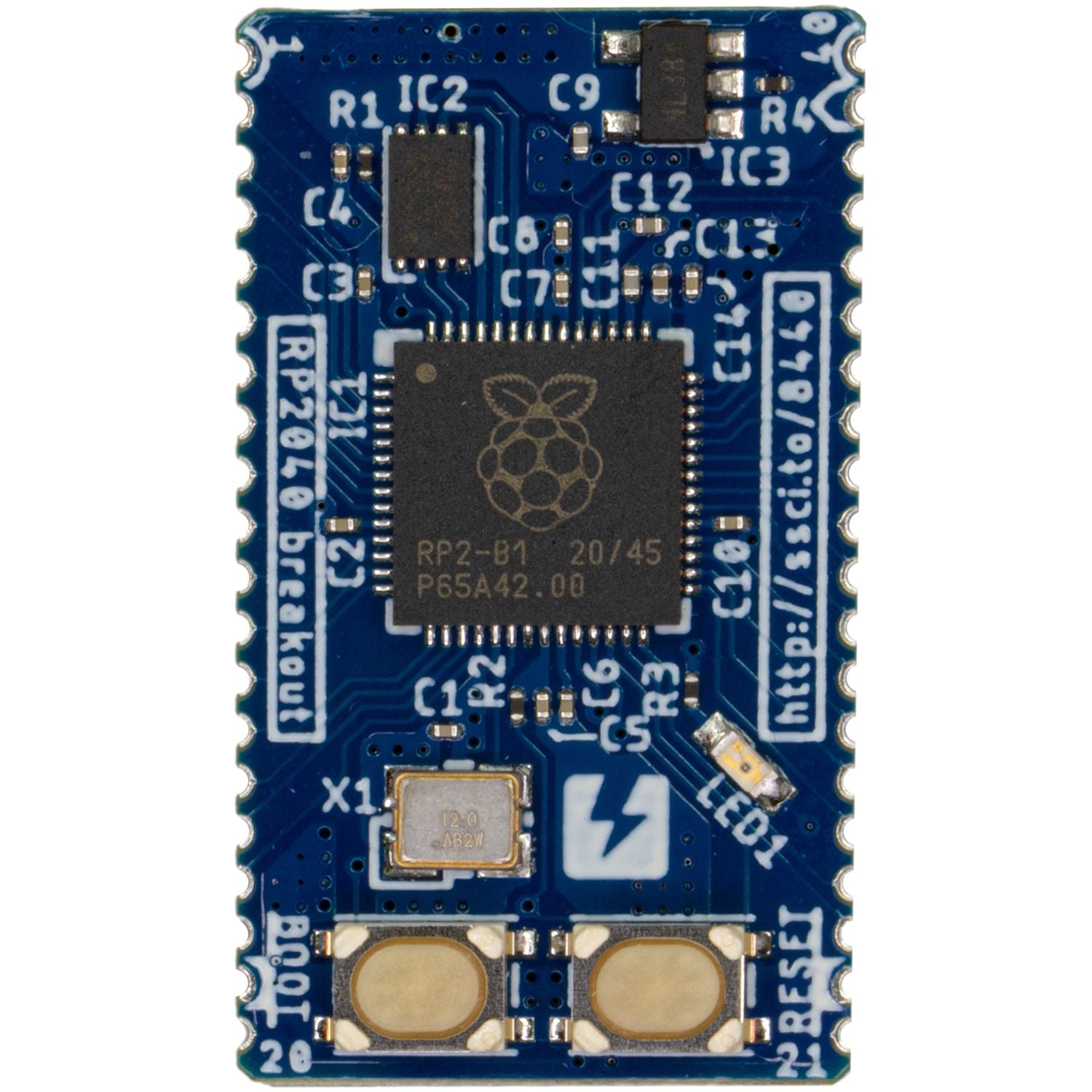

Picossci RP2040
ピッチ変換基板
ハーフピッチ&端面スルーホール
独自基板に搭載可能なモジュール
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・3.3V／700 mA 出力電源回路搭載（3.5V～6.0V入力）
・RESET ボタン、BOOTSELボタン搭載
・LED（黄緑）搭載（GP25 ピンと共用）
・入出力ピンは 20ピン（1.27mm ピッチ）x2列
・入出カピンは端面スルーホール仕上げ
・基板外形：26.67 mm x 15.24 mm(1050 mil x 600 mil)
・基板端厚み：1.0mm
RP2350A
Picossci 2 RP2350A
ピッチ変換基板
ハーフピッチ&端面スルーホール
RP2040→RP2350A 単純載せ換え可
・RP2350 搭載
・32 Mbit Flash ROM 搭載
・12.000 MHz水晶発振子搭載
・3.3 V／700 mA 出力電源回路搭載（3.5V～6.0V入力）
・RESET ボタン、BOOTSELボタン搭載
・LED（黄緑）搭載（GP25 ピンと共用）
・入出力ピンは 20ピン（1.27mm ピッチ）x2列
・入出カピンは端面スルーホール仕上げ
・基板外形：26.67 mm x 15.24 mm(1050 mil x 600 mil)
・基板厚み ：1.0m

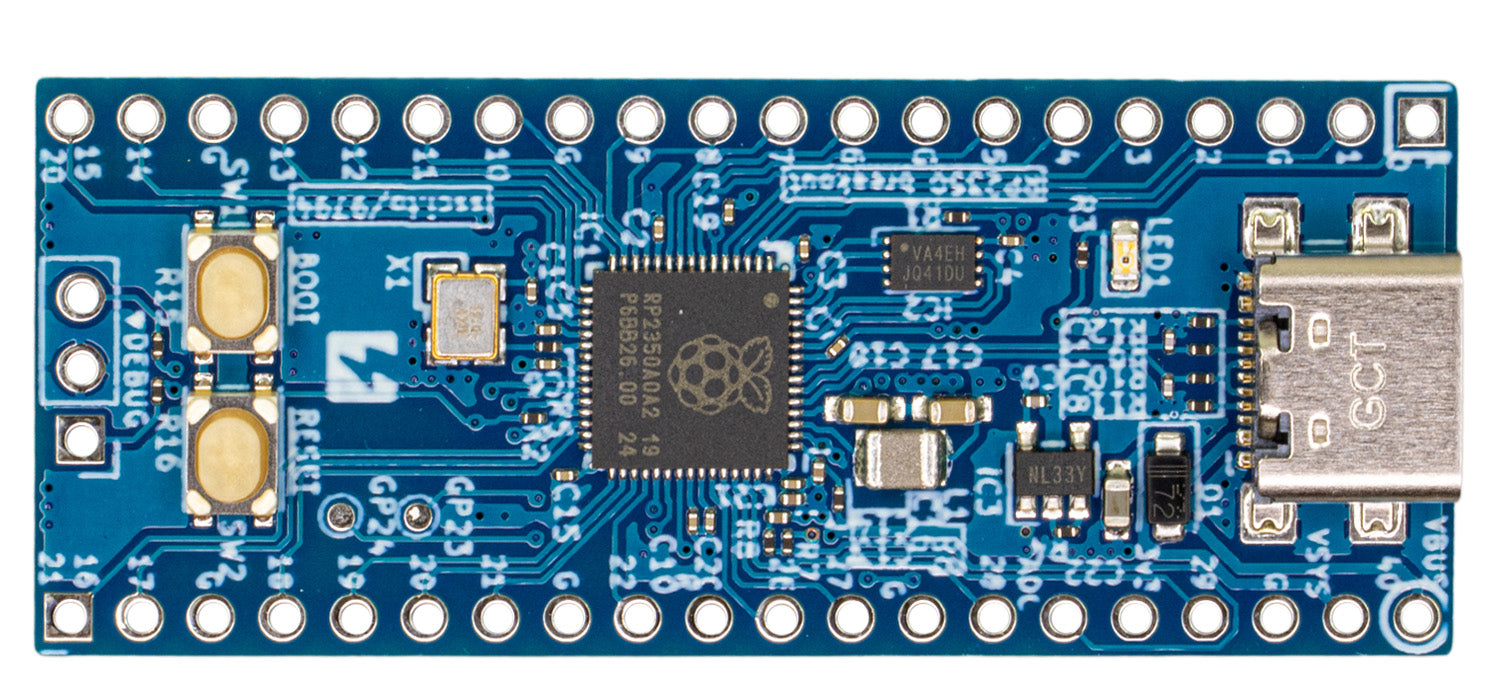

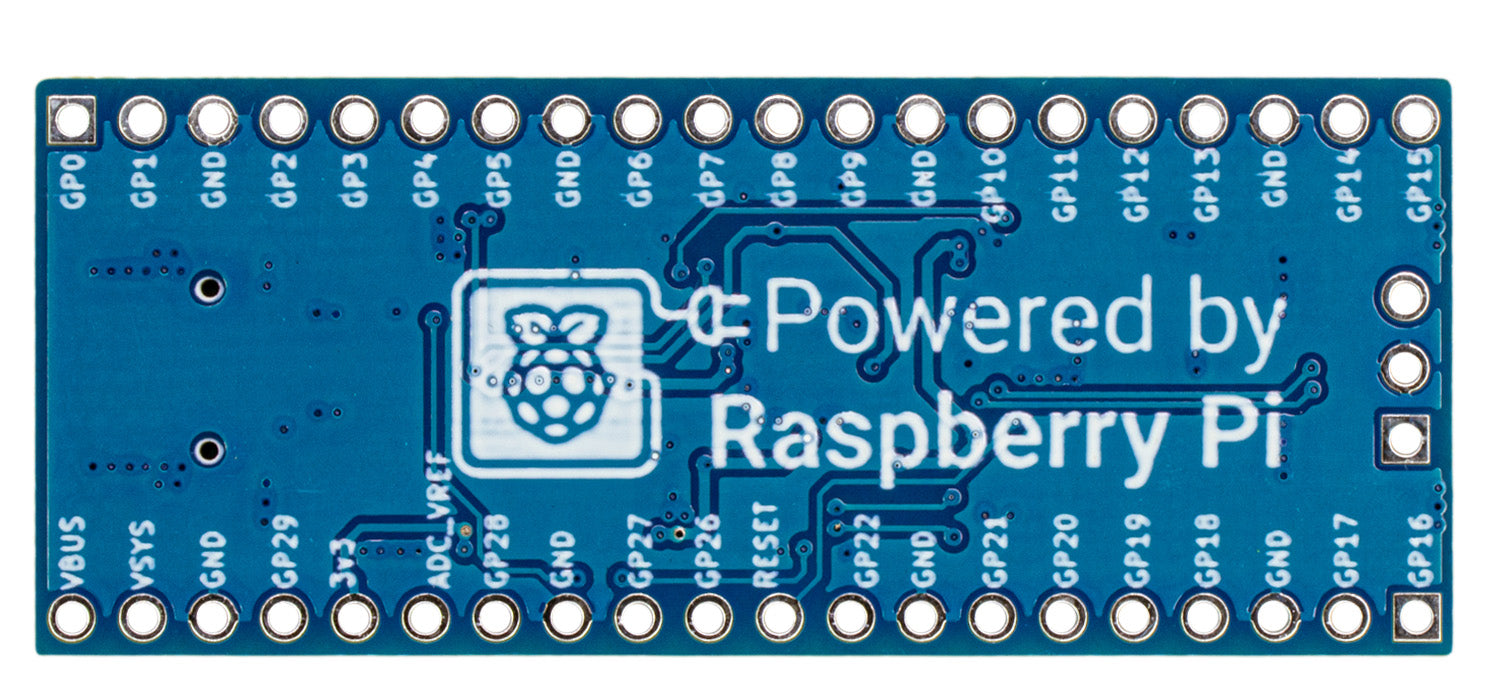

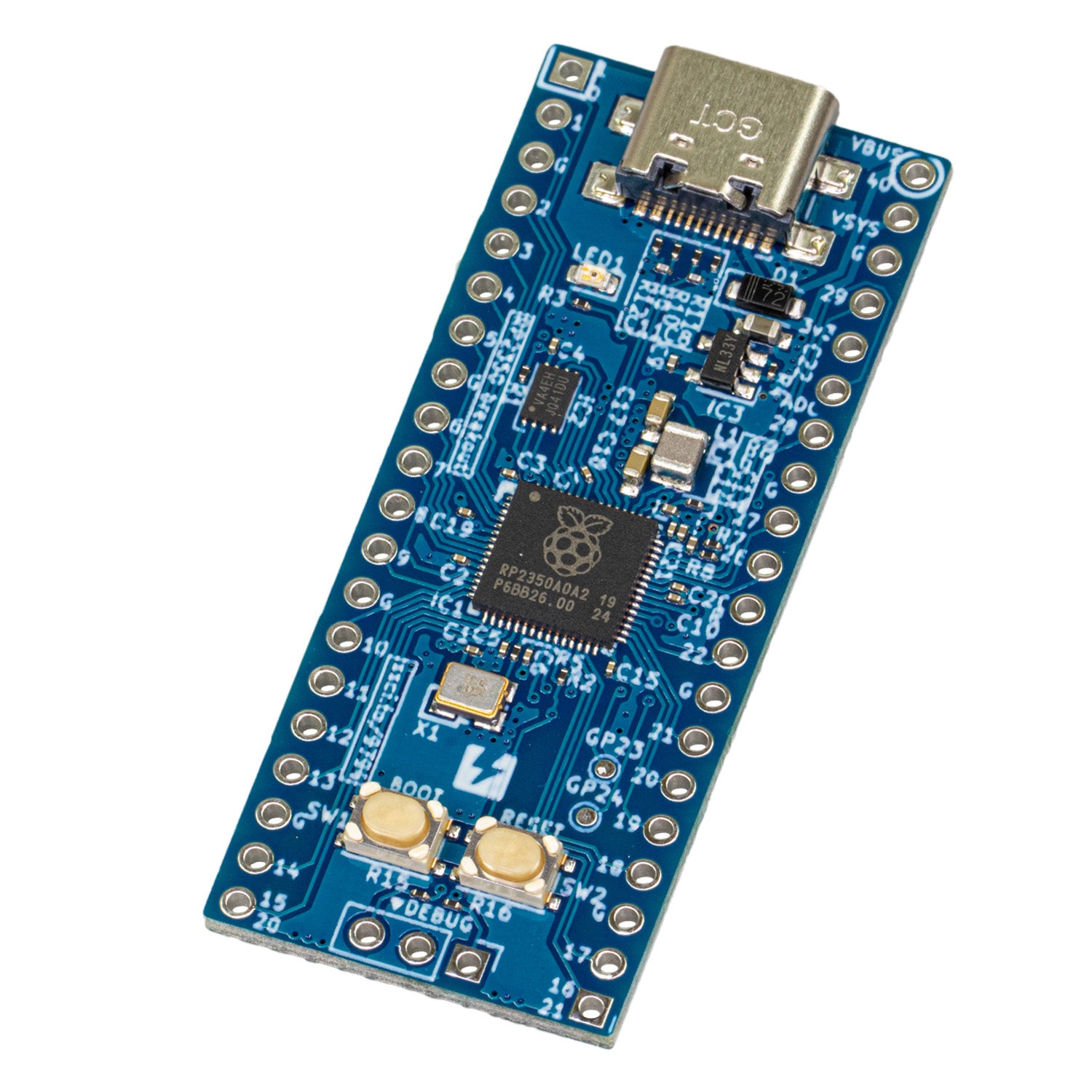

Picossci 2 開発ボード
（RP2350A搭載）
ベーシックな開発ボード
Type-CのPico 2をお求めの方に
・RP2350搭載
・USB Type-C コネクタ搭載
・電源USB Type-C (5 V)
・出力：5V出力（USB Type-C 由来）
・出力：3.3 V出力（基板上のレギュレ一タ由来）
・電源レギュレータ搭載
・RESETスイッチ、BOOTSELスイッチ搭載
・汎用LED搭載（GPIO25に接続）
・動作電压：3.3V
・GPIO は29本（うち2つはランドのみ）
・デバッグ端子搭載（SWCLK、SWDIO）
Picossci 2 Tiny
（RP2350A搭載）
超小型2cm角のRP2350ボード Conta規格でセンサーを繋ぎたい方に
・RP2350搭載
・32 Mbit Flash ROM 搭載
・12.000 MHz水晶振動子搭載
・2 x 汎用LED（1 x 黄緑／1 x 赤）搭載
・3.3 V／1 A 出力電源回路搭載（3.3 V出力ピン有り）
・5.0 V（USB の5.0 V）出力ピン搭載
・RESET ボタン、BOOTSELボタン搭載
・USB Type-C コネクタ搭載
Picossci 2 Micro
（RP2350A搭載）Pro Micro互換機
端面スルーホールのPro Micro互換ボード厚みを抑えて極薄に実装したい方に
・RP2350A搭載
・USB Type-C コネクタ搭載
・Flash-ROM（32 Mbit）搭載
・電源入力：USB Type-C（5 V）
・出力：5 V出力（USB Type-C 由来）
・出力：3.3 V出力（基板上のレギュレータ由来）
・電源レギュレータ搭載
・RESETスイッチ、BOOTSELスイッチ搭載
・電源LED搭載（黄緑）
・動作電圧：3.3 V
・GPIO は18本
・入出力ピンは 20ピン（2.54 mm ピッチ）× 2列
・入出力ピンは端面スルーホール仕上げ
・基板厚み：1.0 mm
・裏面部品実装無し
・デバッグ端子搭載（SWCLK、SWDIO※ランドのみ）
RP2350B
Picossci 2B RP2350B
ピッチ変換基板
独自のオリジナル基板に直接組み込みたい方に
・RP2350B 搭載
・32 Mbit Flash ROM 搭載
・12.000 MHz水晶発振子搭載
・3.3 V／700 mA 出力電源回路搭載（3.5 V ～ 6.0 V 入力）
・RESET ボタン、BOOTSELボタン搭載
・2 x LED（赤／黄緑）搭載（GP24／GP25 ピンと共用）
・入出力ピンは 28ピン（1.27 mm ピッチ）× 2列
・入出力ピン、USB 信号は端面スルーホール仕上げ
・SWD信号、USB 信号はスルーホール仕上げ
・基板外形：36.83 mm × 17.8 mm（1450 mil × 700 mil）
・基板端厚み：1.0 mm
Picossci 2B
8chアナログ入力開発ボード
（RP2350B搭載）
8chのアナログ入力を備えたRP2350Bボード
多数のセンサー測定をコンパクトに行いたい方に
・RP2350B 搭載
・32 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・8ch アナログ入力ポート
・8 x GPIO
・3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・2 x 汎用LED（赤／黄緑）搭載
・USB Type-C コネクタ搭載
機能拡張モデル
Picossci Conta™ Base Board （ESP-WROOM-02/RP2040搭載）
センサ拡張 + Wi-Fi搭載モデル
RP2040での各種センサや無線の利用に
（M1～M4 のＵ字のコネクタ1組で1モジュール分です）
（外部電源で駆動した場合 5 V ピンの電圧は外部電源と同じ電圧になります）
（RP2040 とはシリアル接続になります）

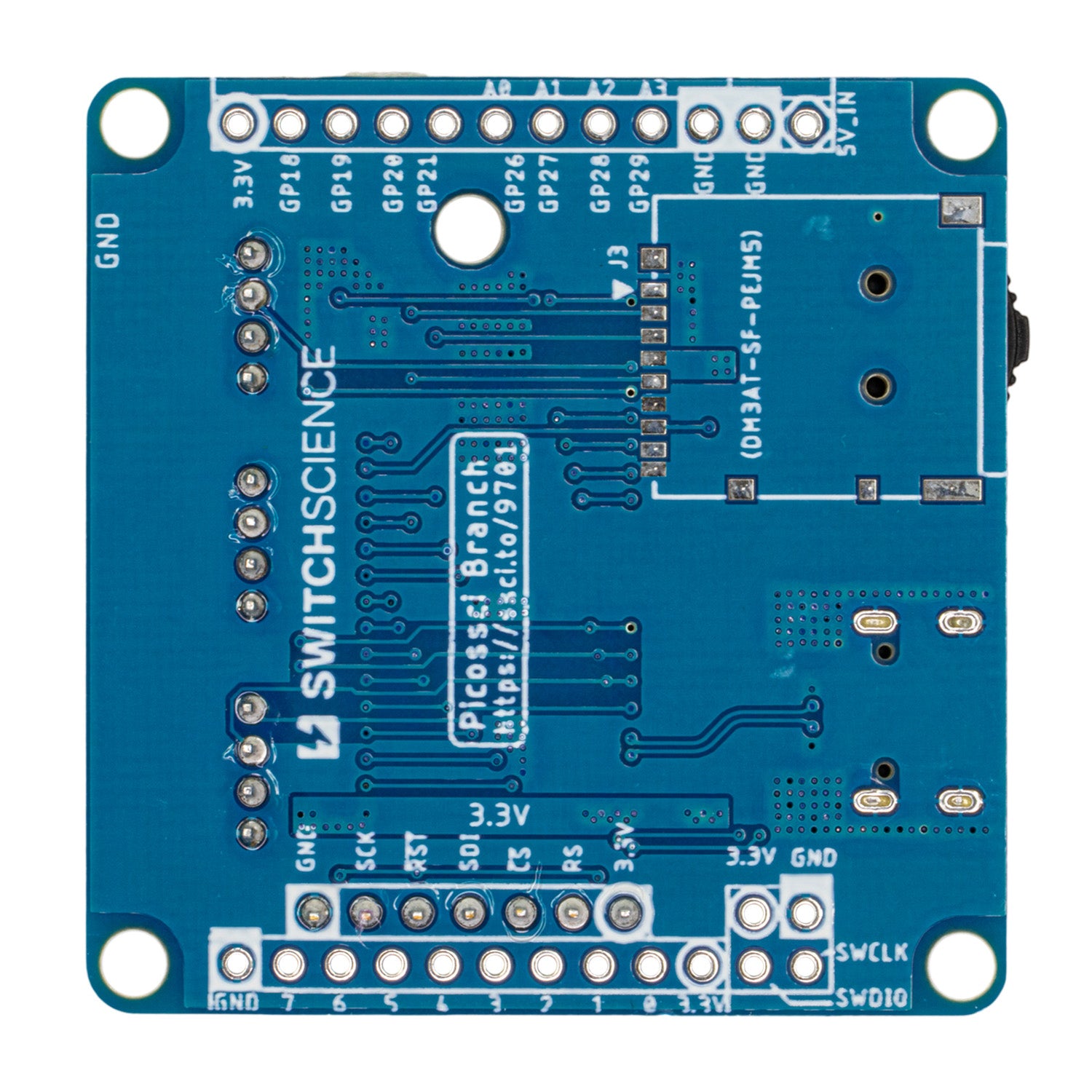

Picossci Branch （RP2040搭載）
RP2040のセンサ拡張用モデル
Groveコネクタ搭載で幅広いセンサを活用可能
※以下は配線パターンのみ（部品をハンダ付けすれば動きます）
- 8 x GPIO（GPIO0 ～ 7）
- 3.3 V電源出力ピン
- GNDピン
- 4 x GPIO（GPIO18 ～ 21）
- 4 x アナログ入力ピン（GPIO26 ～ 29と共用）
- 5 V電源入力ピン（USBの 5 V入力と併用可能）
- 3.3 V電源出力ピン
- 2 x GNDピン
Picossci 2 Conta™ Base （ESP-WROOM-02/RP2350A搭載）
センサ拡張 + Wi-Fi搭載モデル
RP2350での各種センサや無線の利用に
（M1～M4 のＵ字のコネクタ1組で1モジュール分です）
（外部電源で駆動した場合 5V ピンの電圧は外部電源と同じ電圧になります）
（RP2350 とはシリアル接続になります）
※以下は配線パターンのみ（部品をハンダ付けすれば動きます）
Picossci 2B Branch
（RP2350B搭載）
10個のコネクタを備えたRP2350Bボード はんだ付け不要でセンサーを手軽に拡張したい方に
- Picossci 2B RP2350B ピッチ変換基板搭載
- RP2350B 搭載
- 32 Mbit Flash ROM 搭載
- 12.000 MHzクロック発振器搭載
- RESET ボタン、BOOTSELボタン搭載
- 2 x 汎用LED（1 x 黄緑／1 x 赤）搭載
- 8 x GROVE コネクタ搭載（CN1 ～ CN8）
- 2 x Qwiic コネクタ搭載（CN9 と CN10）
- 2 x 汎用LED（1 x 黄緑／1 x 赤）搭載
- レバースイッチ搭載（左右・押し込み）
- グラフィック液晶接続コネクタ（SKU：11022またはSKU：2608）
- microSDカードソケット搭載
- USB Type-C コネクタ搭載
- 3.3 V／700 mA 出力電源回路搭載
※以下は配線パターンのみ（部品をはんだ付けすれば使えます）
- 5 V電源入力ピン（USBの 5 V入力と併用可能）
- SWD端子
Conta：チップのピッチ変換基板の外形・コネクタ・信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するためのスイッチサイエンスの独自規格です。
機能特化モデル
Picossci Ener
（RP2040搭載）
電池駆動を試す用途に
Pi Picoと互換性あり
・RP2040マイコン (※RP2040 の機能は Raspberry Pi Pico と同じ)
・フラッシュメモリ：2 MB （16 Mbit）
・USB Type-C コネクタ搭載（USB 2.0）
・単三電池バッテリーホルダー搭載（入力：0.6 V ～ 3.3 V）
・BU33UV7NUXによる昇圧回路搭載（出力：3.3 V／500 mA max）
・電源スイッチ搭載
・BOOTSEL、RESET ボタン搭載
・汎用 LED 3個搭載
・基板サイズ：72.39 mm x 20.32 mm （2850 mil x 800 mil）
・ピン幅：700 mil （Raspberry Pi Pico と同じ）

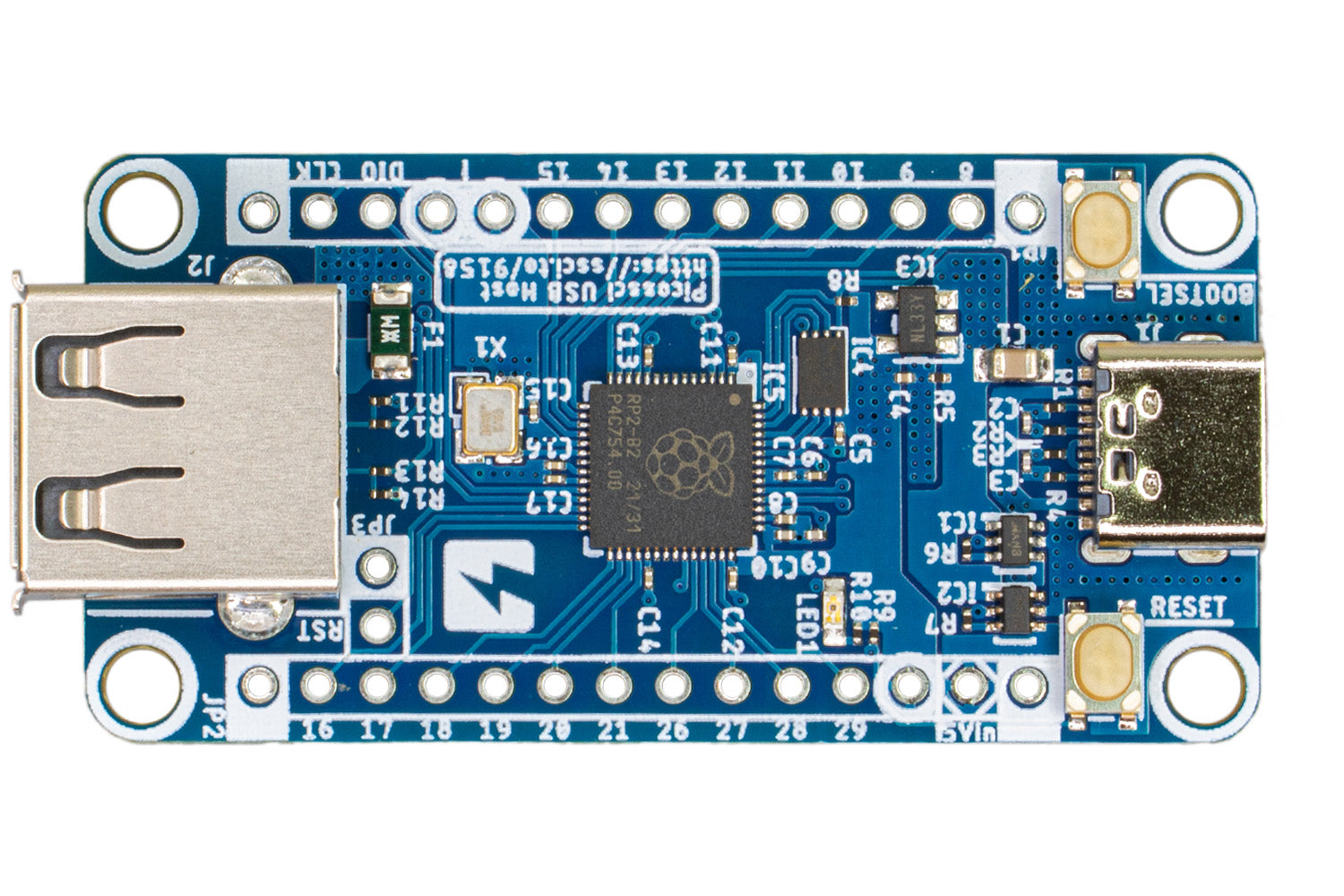

Picossci USBホスト
（RP2040搭載）
HIDの振る舞いが可能
USBデバイスの中間設置も
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・1 x 汎用LED（黄緑）搭載
・拡張ピンは 14ピン（2.54 mm ピッチ）× 2列
・14 x GPIO（GPIO8 ～ 21）
・4 x アナログ入力ピン（GPIO26 ～ 29）
・USB Type-A コネクタ搭載（D+：GPIO0、D-：GPIO1）
・USB Type-C コネクタ搭載
・5 V電源入力ピン搭載（USBの5 V入力と併用可能）

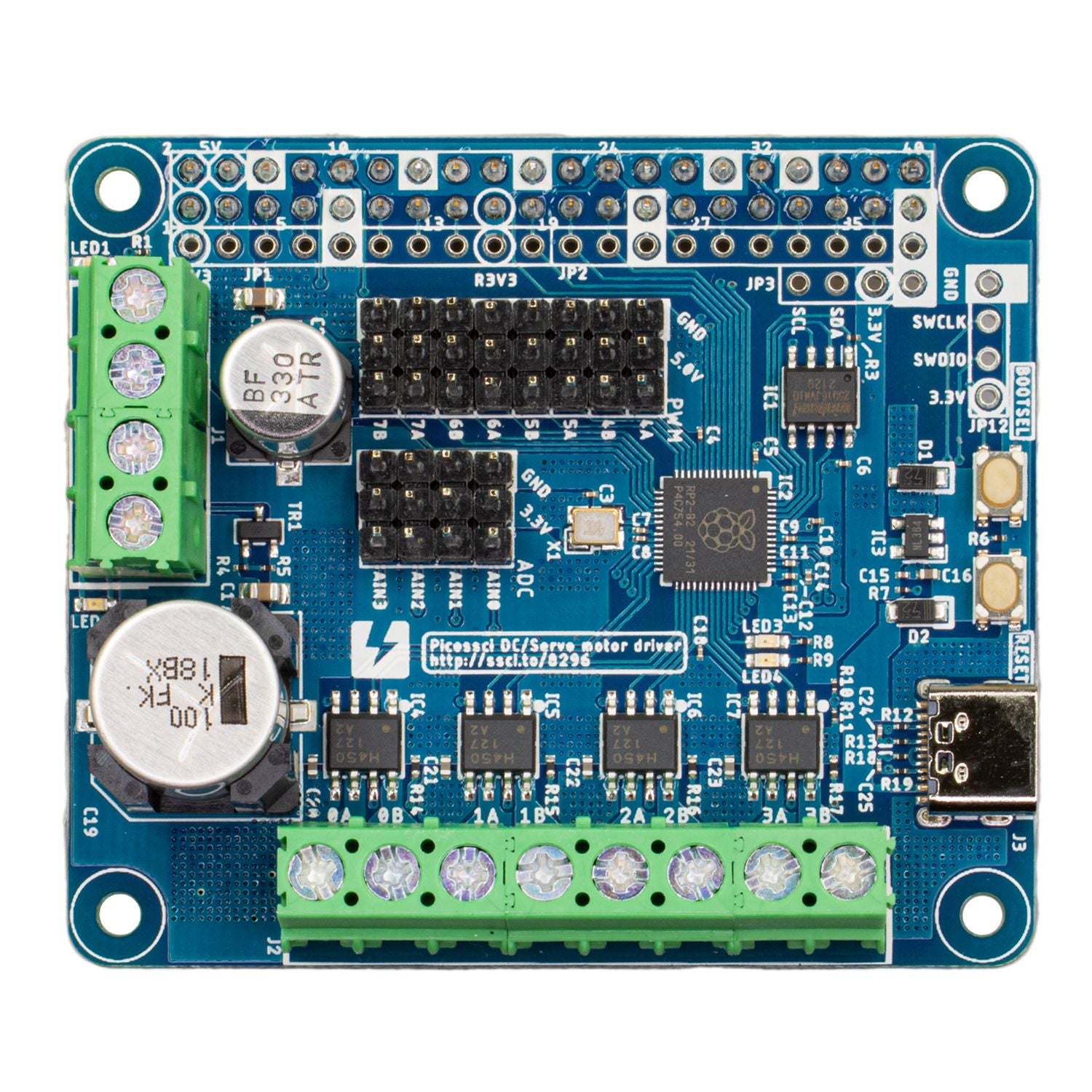

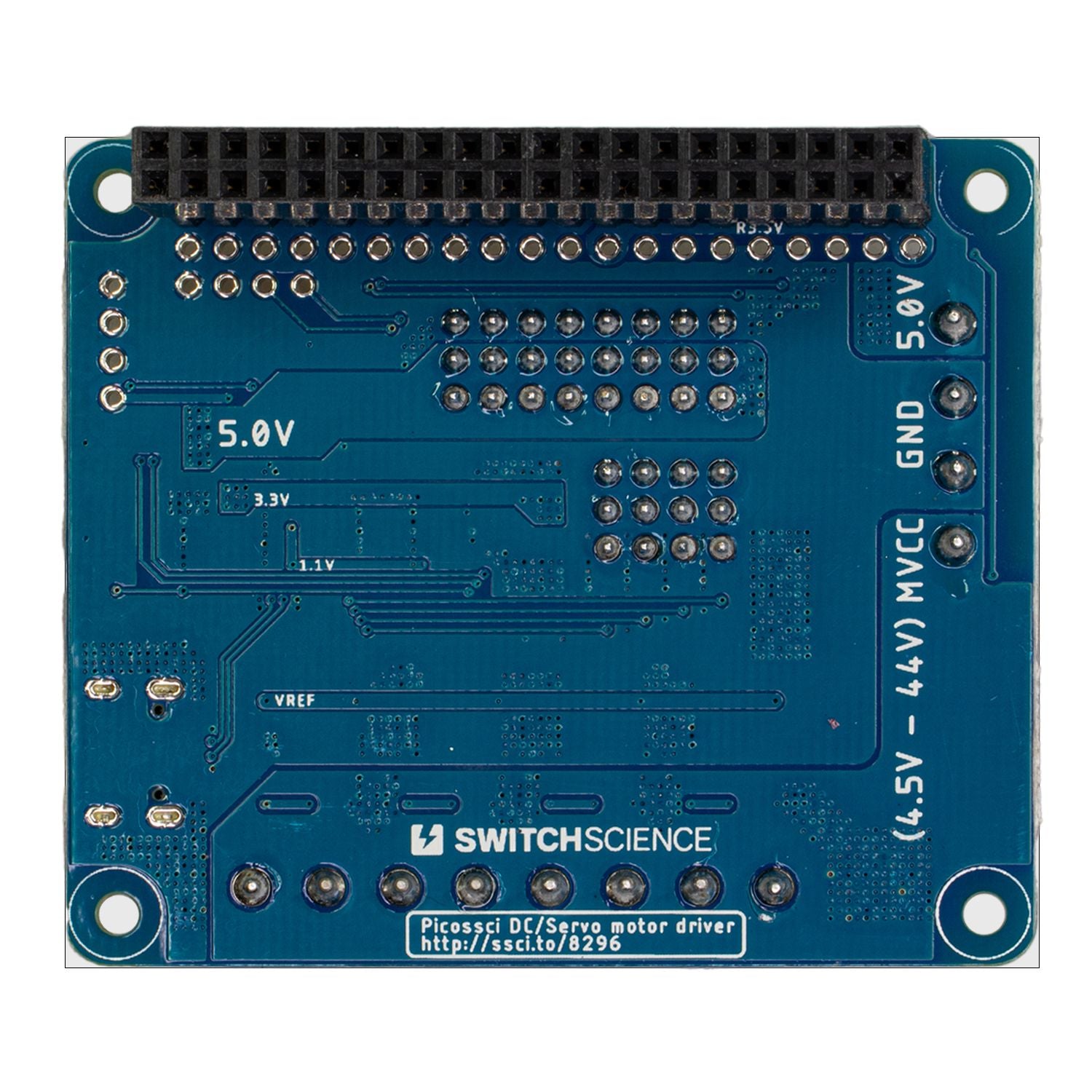

Picossci DC/サーボモータードライバ（RP2040搭載）
高性能モータードライバ搭載 44 V DCモーターまで
・RP2040マイコン搭載
・フラッシュメモリ：2 MB （16 Mbit）
・USB Type-C コネクタ搭載（USB 2.0）
・BOOTSEL、RESET ボタン搭載
・I2C 端子搭載
・SWD 端子搭載
・最大で4個のDCモーターを接続可能
・モータードライバ [4 x TB67H450FNG] を搭載（入力電圧は 4.5 V～44 V）
・最大で8個のサーボモータを接続可能
・4 chのアナログ入力端子搭載
・Raspberry Pi 40 pin拡張コネクタ搭載
・Raspberry Pi 40 pin拡張コネクタ引き出し端子搭載
・ロジックとモーターに分離した電源端子搭載
・汎用LED 2個
・サイズ : 65.0 × 56.0 mm （Raspberry Pi HATと同サイズ）
Picossci ドットマトリックスLED（RP2040搭載）
マトリクスLED制御に
隣接配置で大型パネルにも
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・3.3 V／700 mA 出力電源回路搭載
（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・4.76 mm ピッチ、8ｘ8 赤色ドットマトリックスLED搭載
・汎用LED x 2（黄緑と赤）搭載
・拡張ピンは 10ピン（2.54 mm ピッチ）× 2列
・GPIO x 8 （GPIO0 ～ 7）
・アナログ入力ピン x 4（GPIO26 ～ 29）
・USB Type-C コネクタ搭載
・USB 電源・信号の入力ピン搭載（基板上のコネクタとの併用は不可）
・基板固定用の M3 ねじ穴 x 2 搭載
・LED 制御ファームウェア搭載済み（シリアル入力で制御可能）

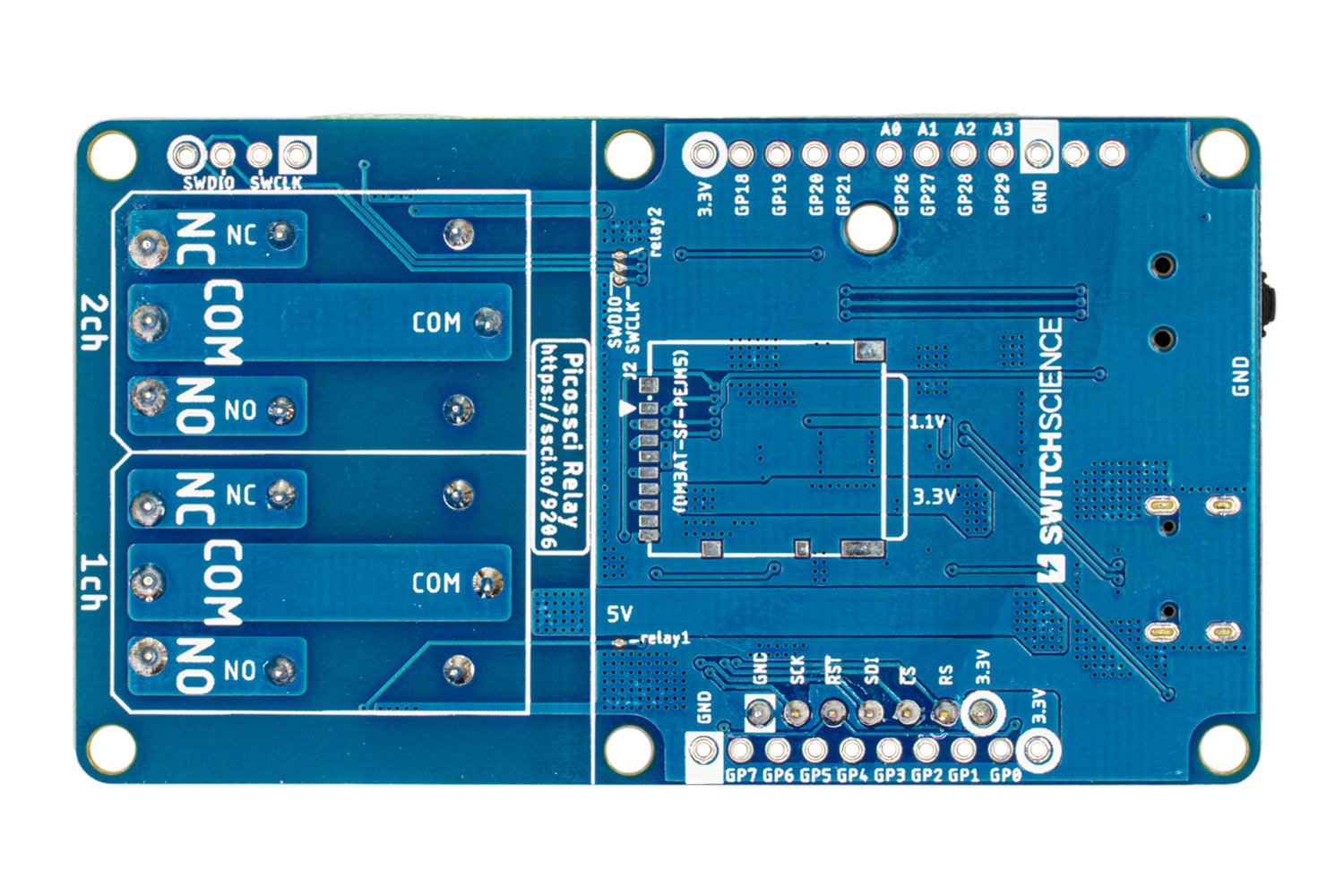

Picossci デュアルリレー（RP2040搭載）
2チャンネルリレー搭載
液晶用コネクタも
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・3.3 V／700 mA 出力電源回路搭載
（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・3 x 汎用LED（青／黄緑／赤）搭載
・レバースイッチ搭載（左右・押し込み）
・グラフィック液晶接続コネクタ（SKU：2608）
・2 x リレー端子（AC 100 V／12 A、DC 30 V／12 A）
・USB Type-C コネクタ搭載
Picossci NTSCボード
（RP2040搭載）
レトロな映像出力に
SDカードスロット搭載
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・ビデオ出力端子（ビデオアンプ付きR2R-DAC出力）搭載
・ステレオオーディオ出力端子（I2S-DAC 出力）搭載
・3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・汎用LED x 3（黄緑x2／赤x1）搭載
・レバースイッチ搭載（左右・押し込み）
・SDカードソケット
・USB Type-C コネクタ搭載

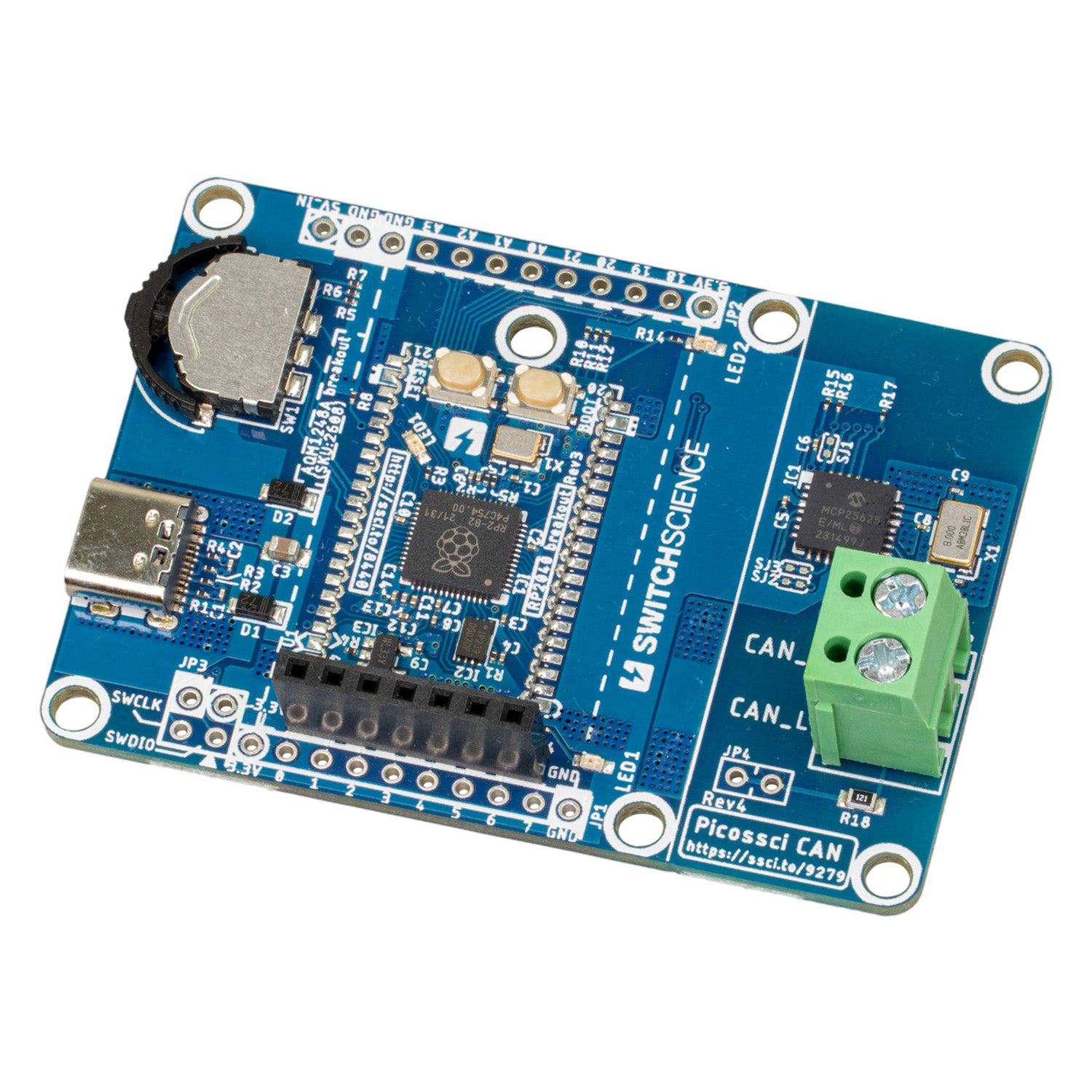

Picossci MCP25625T搭載 CANドライバーボード（RP2040搭載）
CAN通信制御チップ搭載
液晶用コネクタも
・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・CAN通信コントローラー／ドライバー（MCP25625）搭載
・CAN通信用終端抵抗とON/OFF端子搭載
・3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・汎用LED x 3（黄緑x2／赤x1）搭載
・レバースイッチ搭載（左右・押し込み）
・グラフィック液晶接続コネクタ（SKU：2608）
・USB Type-C コネクタ搭載
Picossci 2 Audio
（RP2350A搭載）
DAC内蔵のオーディオ向けRP2350Aボード 手軽に音声出力をしたい方に
・RP2350A 搭載
・32 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・ヘッドフォンアンプ付きI2S-オーディオDAC（MAX9850）搭載
・3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
・RESET ボタン、BOOTSELボタン搭載
・汎用LED （黄緑）搭載
・レバースイッチ搭載（左右・押し込み）
・SDカードソケット
・USB Type-C コネクタ搭載
作例紹介ブログ

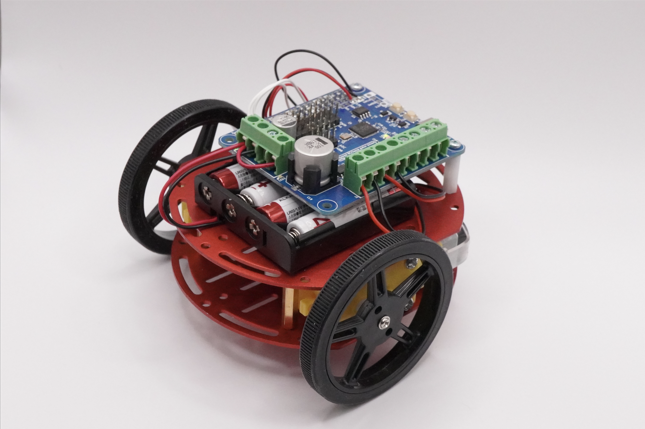

Picossci DC/サーボモータードライバ（RP2040搭載）をつかってみる
Picossci DC/サーボモータードライバ（RP2040搭載）を活用して、ラジコンを製作しています。モーター制御の配線図やサンプルプログラムあり。
関連商品

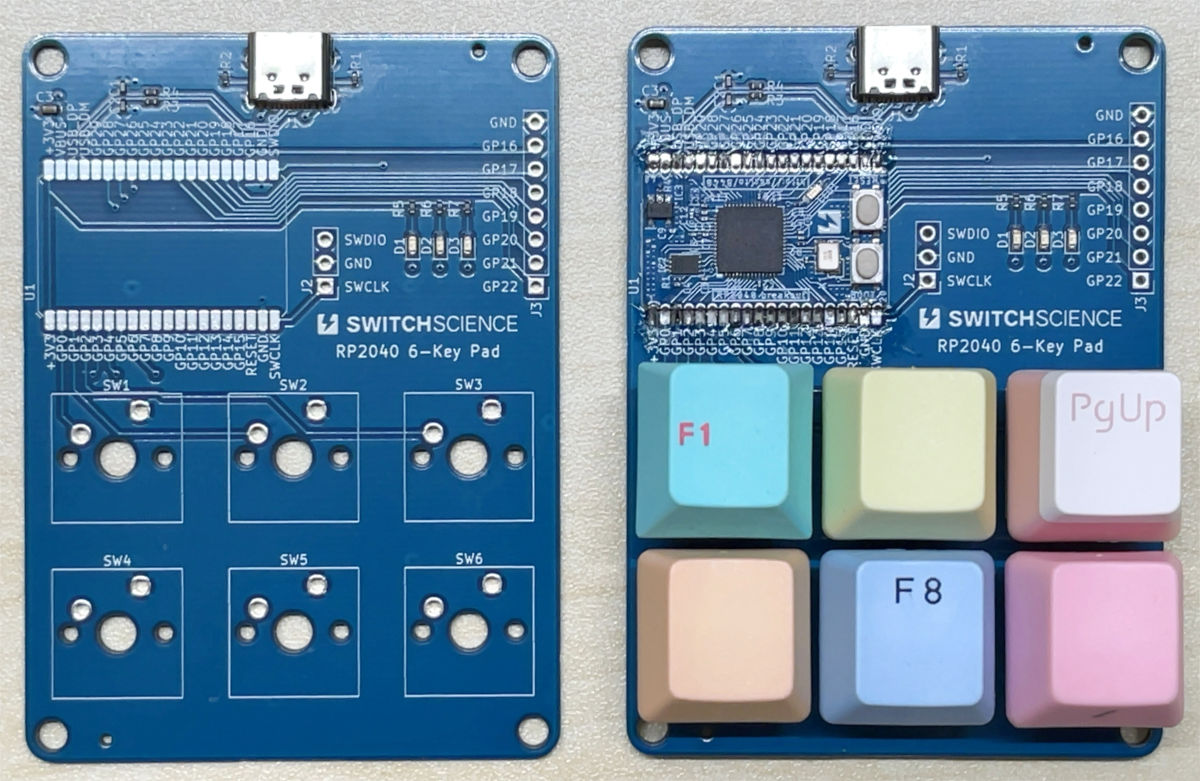

Picossci RP2040 ピッチ変換基板を利用した6キーパッドのKiCadデータを公開しました
Picossci RP2040 ピッチ変換基板を「RP2040マイコンモジュール」として活用する事例を紹介しています。ガーバーデータや回路図、シンボル公開など。
関連商品
【新登場】「Picossci 2B Branch」を使って、8ch水温ロガーをはんだ付け無しで作ってみた
Picossci 2B Branch（RP2350B搭載）を使って8ch水温ロガーを作ってみたという記事。はんだ付け無しで完成させました。
関連商品
Picossci 2 Conta™ Baseで工作してみよう！
Picossci 2 Conta™ Base（ESP-WROOM-02/RP2350A搭載）を使ってIoT的なものを作ってみたという記事。Conta規格の紹介もしています。
関連商品

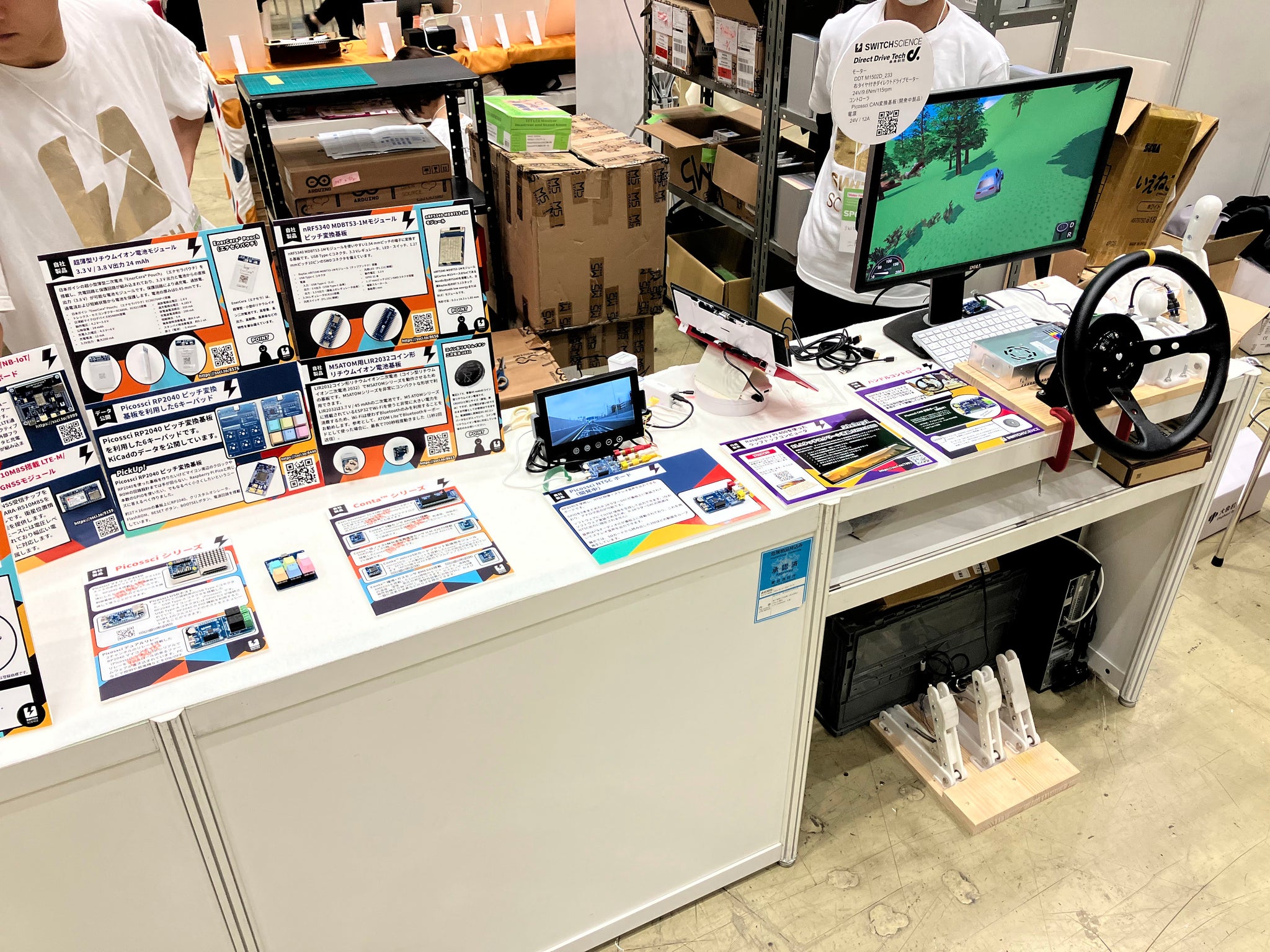

DIYハンコンをPicossci CANドライバーボードで作る
Picossci MCP25625T搭載 CANドライバーボード（RP2040搭載）を使ってDIYハンコンを作ってみたという記事。3Dプリンタ用のデータもあります。
