M5STACK-K010-V13
SKU 11050

M5Stack Core2 v1.3

送料区分: 200

商品コード: M5STACK-K010-V13

発売日: 2026-04-17

在庫数: 100+

短いURL: ssci.to/11050

¥8,030 （税込）
¥8,030 - ¥8,030
¥8,030

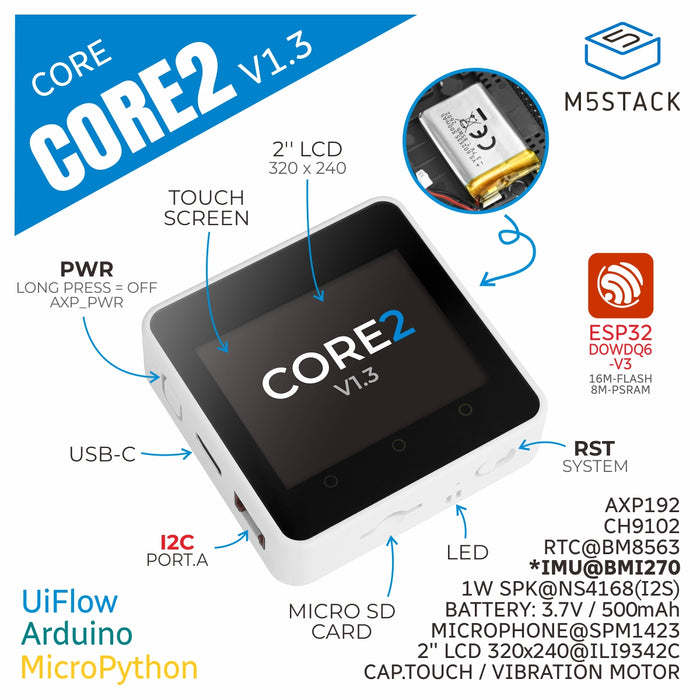

M5Stack Core2 v1.1の新しいバージョンです。大きな変更点は背面拡張ボード上の6軸IMUがBMI270にアップグレードされたことで、システムアーキテクチャや互換性を損なうことなく、姿勢検出精度と全体的なパフォーマンスを向上させています。

IoTアプリケーション用に設計された高集積コントローラです。MCUはESP32モデルD0WDQ6-V3 で、デュアルコア Xtensa 32 bit 240 MHz LX6プロセッサが搭載され、独立してコントロールできます。標準でWi-FiとBluetoothに対応、16 MBフラッシュメモリと 8 MB PSRAMが搭載され、充電、プログラムダウンロード、通信用にはUSB TYPE-Cインターフェース、一体化した2.0インチの静電容量タッチスクリーン、 振動モーターが備わっています。

RTCモジュールも搭載され、正確なタイミングを供給可能です。電源はPMIC（電源管理チップ）AXP192により管理され、効率的にベースの電源消費量を制御し、緑色LEDの表示によりバッテリレベルを知ることができます。

microSDカードスロットとスピーカーも搭載され、オーディオ出力はNS4168アンプを介してI2Sデジタルインターフェースから出力、歪みを最小限に抑え、音質を向上させています。

本体左側に電源ボタン、底面にリセットボタン、正面に三つの仮想プログラマブルボタンが配置されています。

Arduino、 UIFlow 、 UIFlow2 にはチュートリアルが用意されています。

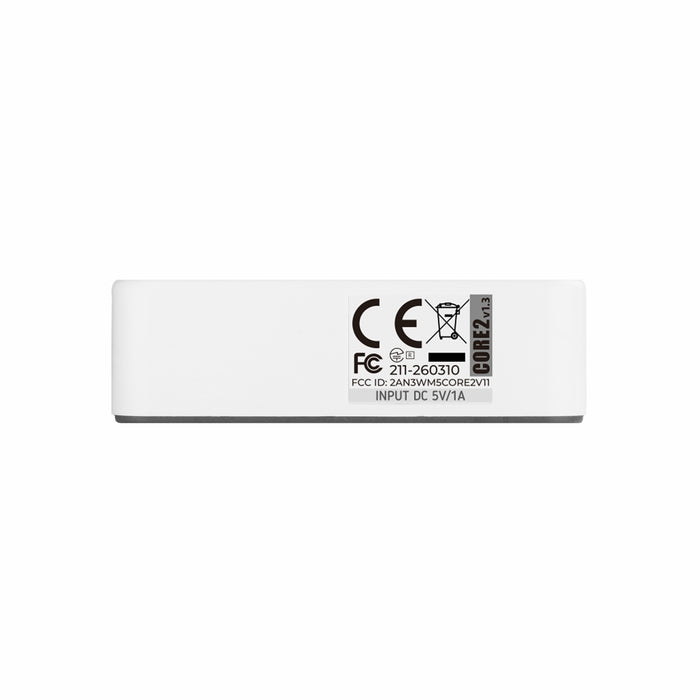

※ 本製品は当社にて工事設計認証（いわゆる技適）の表示を確認して販売しております。

注記

  • Core2 v1.3に内蔵の振動モーターは、M5Baseシリーズのベースと構造的に干渉します。デバイスの損傷を防ぐため、Core2 v1.3をBaseシリーズの拡張ベースと重ねて使用しないでください。
  • Core2 v1.3とM5モジュールをスタックする場合、Core2 v1.3のバッテリーベースを取り外す必要があります。追加モジュールを積み重ねる際に、ベースのI2Sマイク、IMU、およびバッテリー機能を維持する必要がある場合は、M5GO Bottom2の使用をお勧めします。
  • 画面の端の部分でのタッチ操作に非線形性が発生する場合があります。この問題を解決するには、 M5Toolを使用して画面ファームウェアをアップグレードしてみてください。

特徴

  • ESP32ベース、Bluetooth/Wi-Fi内蔵
  • 16 MBフラッシュメモリ、8 MB PSRAM
  • スピーカー、電源表示LED、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
  • TFカードスロット
  • 500mAhリチウムバッテリ内蔵、PMIC（電源管理チップ）AXP192搭載

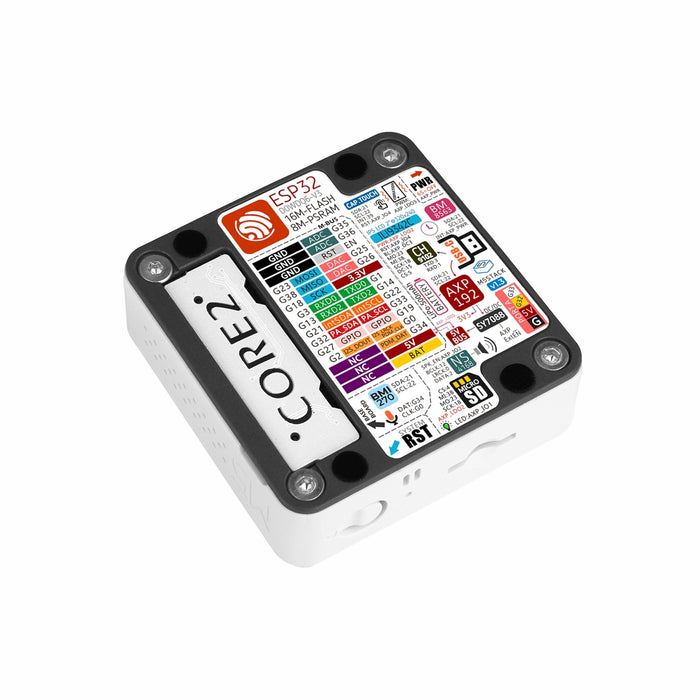

  • 6軸IMU、PDMマイクロフォン搭載のスタンドアロン拡張ボード
  • HY2.0-4P拡張インターフェース
  • 開発プラットフォーム
    • UIFlow1
    • UIFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

仕様

リソース パラメータ
ESP32-D0WDQ6-V3 240 MHzデュアルコア、600 DMIPS、520 KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ 16 MB
PSRAM 8 MB
入力電圧 5 V @ 500 mA
インターフェース 1 x USB Type-C、1 x GROVE（I2C+I/O+UART）
IPS LCD スクリーン 2.0インチ@320 x 240 ILI9342C
静電容量式タッチIC FT6336U
スピーカー 1 W
LED 電源表示灯（緑）
ボタン 電源ボタン、リセットボタン、3 x 仮想画面ボタン
バイブレーション機能 振動モーター
マイクロフォン SPM1423
I2Sパワーアンプ NS4168
6軸IMU BMI270
RTC BM8563
PMU AXP192
USBチップ CH9102F
DC/DC昇圧 SY7088
TFカードスロット 最大16 GB
リチウムバッテリ 500 mAh @ 3.7 V
アンテナ 2.4 GHz 3D アンテナ
動作温度 0～60°C
正味重量 58.8 g
総重量 88.2 g
製品寸法 54 x 54 x 16.5 mm
包装寸法 80 x 59.9 x 21.6 mm
ケース素材 プラスチック（PC）



内容物

  • 1 x M5Stack Core2 v1.3
  • 1 x USB Type-Cケーブル（20 cm）
  • 1 x 六角レンチ（L型 2.0mm、M2.5ネジ用）

電源オン/オフ

  • 電源オン：左側のボタンを押します。
  • 電源オフ：6秒間ボタンを長押しします。
  • リスタート：底にあるリセットボタンを押します。

ピンアサイン

LCDとTFカード

LCD ：320 x 240

ESP32チップ GPIO38 GPIO23 GPIO18 GPIO5 GPIO15
AXP192 チップ AXP_IO4 AXP_DC3 AXP_ALDO2
ILI9342C MISO MOSI SCK CS DC RST BL PWR


ESP32チップ GPIO38 GPIO23 GPIO18 GPIO4
TFカード MISO MOSI SCK CS


静電容量タッチパネル

ESP32チップ GPIO21 GPIO22 GPIO39 GPIO05
AXP192 AXP_IO4
FT6336U SDA SCL INT RST


オーディオ

ESP32チップ GPIO12 GPIO0 GPIO2 AXP_IO2 GPIO34
NS4168 BCLK LRCK DATA SPK_EN
マイクロフォン CLK DATA


AXP電源インジケーターと振動モーター

AXP192 AXP_IO1 AXP_LDO3
緑色LED Vcc
振動モーター Vcc


RTC

ESP32チップ GPIO21 GPIO22
AXP192 AXP_PWR
BM8563 SDA SCL INT


IMU（3軸ジャイロスコープ、3軸加速度計）

ESP32チップ GPIO21 GPIO22
BMI270(0x68) SDA SCL


内部I2C接続

ESP32チップ GPIO21 GPIO22
BMI270(0x68) SDA SCL
AXP192(0x34) SDA SCL
BM8563(0x51) SDA SCL
FT6336U(0x38) SDA SCL

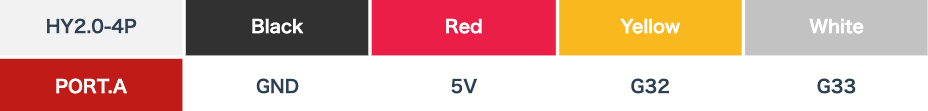

HY2.0-4P

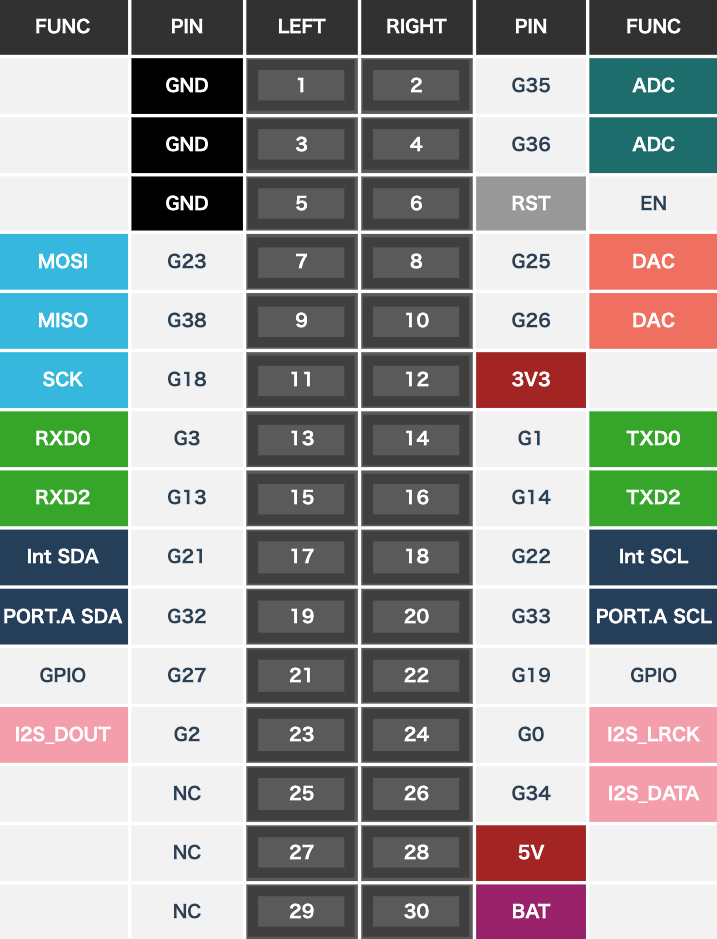

M5-BUS

資料

販売元商品ページ: Core2 v1.3
