SKU 9349

M5Stack Core2 v1.1

送料区分: 650

商品コード: M5STACK-K010-V11

発売日: 2023-11-24

在庫数: 100+

短いURL: ssci.to/9349

¥8,096
¥8,096 - ¥8,096
Current price ¥8,096

M5Core2ライブラリv0.1.8にてAXP2101に対応しています。以前のバージョンでビルドされているバイナリそのままではCore2 v1.1では動作しない場合があります。


M5Stack開発キットシリーズの第2世代のCoreデバイスであるCore 2のバージョンアップ版です。旧商品との主な違いは電源管理ICまわりとLiPo電池です。

MCUはESP32モデルD0WDQ6-V3 で、デュアルコア Xtensa 32ビット240 MHz LX6プロセッサで、独立してコントロールできます。標準でWi-FiとBluetoothに対応、16 MBフラッシュメモリと 8 MB PSRAMを搭載し、充電、プログラムダウンロード、通信用にはUSB TYPE-Cインターフェース、一体化した2.0インチの静電容量タッチスクリーン、 内蔵振動モーターを備えています。

また、内蔵RTCモジュールも搭載し、正確なタイミングを提供可能です。電源はPMIC(電源管理チップ)AXP2101により管理され、効率的にベースの電源消費量を制御し、内蔵緑色LED電源表示灯で、バッテリレベルを知らせます。バッテリ容量は500 mAhに増量、旧モデル以上にコアに給電します。

SDカードスロットとスピーカーも引き続きあります。高音質出力を保証するため、I2Sデジタルオーディオインターフェースのパワーアンプチップを搭載、信号の歪を効果的に防止するため使用されています。電源ボタンとリセットボタンがベースの左側と底部に別にあります。

前面画面のアイコン三つは、プログラム可能な静電容量ボタンです。ベースの裏には、6軸IMUとマイクロフォン付きの小型拡張基板があります。

本製品の開発プラットフォームとプログラミング言語は、 ArduinoUIFlowMicroPython です。開発/プログラミングスキルがどんなレベルでも、アイデアを実現するお手伝いします。



当社にて工事設計認証(いわゆる技適)の表示を確認して販売しております。

電源オン/オフ

  • 電源オン:ボタンを押します。
  • 電源オフ:6秒間ボタンを長押しします。
  • リスタート:底にあるリセットボタンを押します。

製品特徴

  • ESP32ベース、Bluetooth/Wi-Fi内蔵
  • 16 MBフラッシュメモリ、8 MB PSRAM
  • スピーカー、電源表示灯、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
  • TFカードスロット (最大サイズ 16 GB)
  • リチウムバッテリ内蔵、PMIC(電源管理チップ)搭載
  • 6軸IMU、PDMマイクロフォン搭載の独立小型基板
  • M-Busソケットとピン
  • プログラミングプラットフォーム:UIFlowMicroPythonArduino

内容物

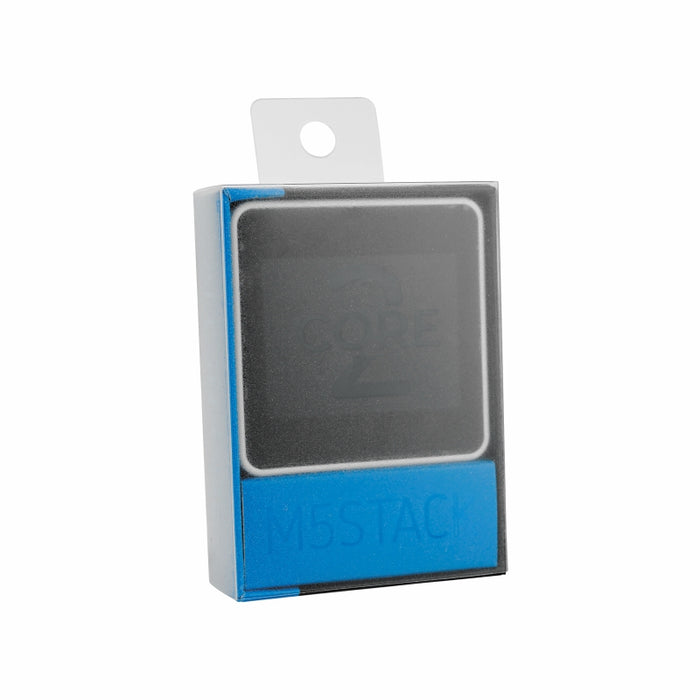

  • 1 x M5Stack Core2
  • 1 x USB Type-Cケーブル(20 cm)
  • 1 x 六角レンチ

仕様

リソース パラメータ
ESP32-D0WD-V3 240 MHzデュアルコア、600 DMIPS、520 KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ 16 MB
PSRAM 8 MB
入力電圧 5 V @ 500 mA
インターフェース 1 x USB Type-C、1 x GROVE(I2C+I/O+UART)
IPS LCD スクリーン 2.0インチ@320 x 240 ILI9342C
タッチスクリーン FT6336U
スピーカー 1 W
LED 電源表示灯(緑)
ボタン 電源ボタン、リセットボタン、3 x 静電容量ボタン
バイブレーション機能 振動モーター
マイクロフォン SPM1423
I2Sパワーアンプ NS4168
6軸IMU MPU6886
RTC BM8563
PMU AXP2101
USBチップ CH9102F
DC/DC昇圧 SY7088
TFカードスロット 最大16 GB
リチウムバッテリ 500 mAh @ 3.7 V
アンテナ 2.4 GHz 3D アンテナ
動作温度 0°C~40°C
正味重量 52 g
総重量 70 g
製品寸法 54 x 54 x 16 mm
包装寸法 75 x 60 x 20 mm
ケース素材 プラスチック(PC)

ピンアサイン

LCDとTFカード

LCD :320 x 240

ESP32チップ GPIO38 GPIO23 GPIO18 GPIO5 GPIO15
AXP2101 チップ AXP_ALDO2 AXP_BLDO1 AXP_ALDO4
ILI9342C MISO MOSI SCK CS DC RST BL PWR


TFカード:最大サイズ 16 GB

ESP32チップ GPIO38 GPIO23 GPIO18 GPIO4
TFカード MISO MOSI SCK CS


静電容量タッチパネル

ESP32チップ GPIO21 GPIO22 GPIO39 GPIO05
AXP2101 AXP_ALDO2
FT6336U SDA SCL INT RST


マイクロフォンとNS4168

ESP32チップ GPIO12 GPIO0 GPIO2 AXP_ALDO3 GPIO34
NS4168 BCLK LRCK DATA SPK_EN
マイクロフォン CLK DATA


AXP 電源表示灯

AXP2101 VRTC AXP_DLDO1
緑色LED Vcc
振動モーター Vcc


RTC

ESP32チップ GPIO21 GPIO22
AXP2101 AXP_PWR
BM8563 SDA SCL INT


IMU(3軸ジャイロスコープ、3軸加速度計)

ESP32チップ GPIO21 GPIO22
MPU6886 SDA SCL


USBシリアルチップ

ESP32チップ GPIO1 GPIO3
CP2104 RXD TXD


内部I2C接続

ESP32チップ GPIO21 GPIO22
MPU6886 SDA SCL
AXP2101 SDA SCL
BM8563 SDA SCL
FT6336U SDA SCL


M5Core2 M-BUSピンアサイン

M5Core2ポートの説明

PORT PIN 注意:
PORT A(赤) G32/33 I2C

ESP32 ADC/DAC

ADC1 ADC2 DAC1 DAC2
8チャネル 10チャネル 2チャネル 2チャネル
G32-39 G0/2/4/12-15/25-27 G25 G26

ピン割り当てとピンリマッピングについて詳しくは、 ESP32 Datasheetをご覧ください。

資料


製造元希望小売価格:46.90 ドル(税別)
製造元の販売ページ:https://m5stack.com/products/...
