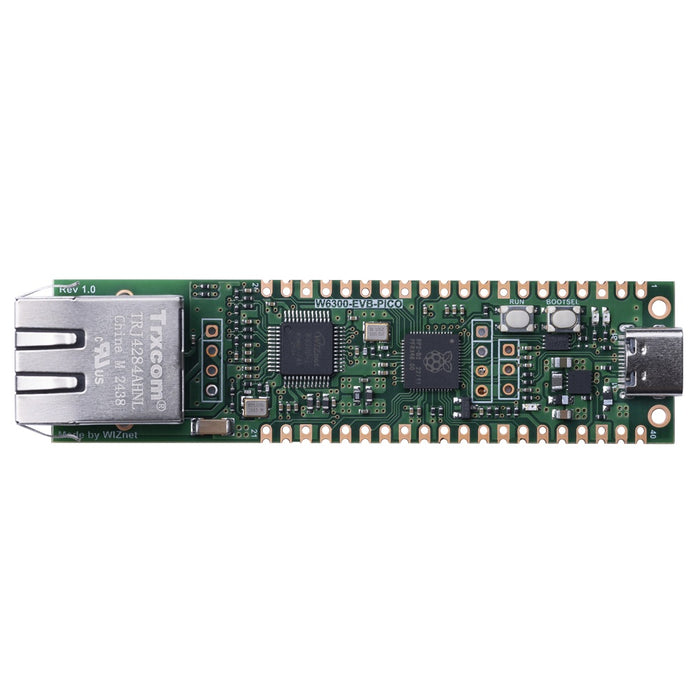

WIZnet W6300-EVB-Pico

RP2040と共にTCP/IPコントローラーのW6300が搭載されたRaspberry Pi Pico相当の評価ボードです。Raspberry Pi Picoボードと同じように動作しますが、W6300経由のイーサネットが追加されています。

特徴

• RP2040マイクロコントローラと16 Mbitフラッシュメモリ搭載
• 豊富なピン機能
• W6300イーサネットコントローラ搭載
• GP15～22はW6300に内部接続済

仕様

• RP2040と16 Mbitフラッシュを搭載
  • デュアルコア ARM Cortex M0+プロセッサ、最大動作周波数 133 MHz
  • RAM：264 KB、フラッシュメモリ：2MB（Quad-SPI、eXecute In Place (XIP)サポート）
  • Raspberry Pi Picoと同様に26本の多目的GPIOピンを端子に引き出しています
    • 12 bit 500 ksps ADコンバータ
    • 2 x UART
    • 2 x SPI
    • 2 x I²C
    • 16 x PWMチャンネル
    • 正確なクロックとタイマーを搭載
    • 2 x プログラマブルI/O（PIO）：合計八つのステートマシン
    • I/O電圧：1.8～3.3 V
• W6300 TCP/IPコントローラー
  • ハードワイヤードTCP/IPをサポート：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
  • IPv4/IPv6対応 デュアルスタック
  • 64 KBメモリ搭載。八つの独立したソケットを同時に利用可能
  • IPv6 ソケットレスコマンド対応：ARP、PING、ICMPv6(PING、ARP、DAD、NA、RS)
  • イーサネット パワーダウンモード搭載。またシステムクロック可変で消費電力削減可能
  • WoL（Wake on LAN）over UDP
  • ホストMCUインターフェース：8 bitバス、高速なQSPI(モード0または3)
  • 送受信それぞれ16 KBのバッファメモリ搭載（合計32 KB）
  • PHY統合型（10BaseT / 10BaseTe / 100BaseTX 対応）
  • オートネゴシエーション（全二重 / 半二重、10Baseまたは100Base）
• インターフェース
  • 2列 x 20ピン 2.54 mmピッチ スルーホール端子
  • 3ピンARMシリアルワイヤーデバッグ（SWD）用 スルーホール端子
• ネットワーク
  • 10/100 イーサネット PHY 組込
  • オートネゴシエーション対応
    • 全二重 / 半二重
    • 10 / 100BASE
  • RJ45コネクタ搭載
• 電源
  • LDOレギュレータ搭載
  • PoE用スルーホール端子

※GPIO15 ～ GPIO22 はボード内部で W6300 に接続されています。これらのピンによりイーサネットへの接続が可能となります。

回路図（クリックすると別ウィンドウでPDFファイルを表示します）

内容物

• 1 x WIZnet W6300-EVB-Pico

※ ピンヘッダは含まれません

資料

• ドキュメント
