TCP/IPハードウェア処理チップ「W6300」

_商品の梱包においては、吸湿対策は行っていません。したがって、リフロー炉でのハンダ付けではクラックなどの問題が発生する恐れがあります。当社の商品は、手作業での工作を想定しているため、このような販売形態を取っています。予めご了承の上でお買い求めください。_当社はWIZnet社の正規代理店です。まとまった数量でご入用のお客様はお問い合わせよりご連絡ください。

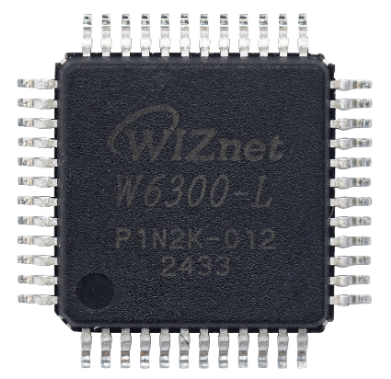

WIZnetのTCP/IPハードウェア処理チップ「W6300」です。

主な仕様

• ハードワイヤードTCP/IPをサポート：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
• IPv4/IPv6対応 デュアルスタック
• 64 KBメモリ搭載。八つの独立したソケットを同時に利用可能
• IPv6 ソケットレスコマンド対応：ARP、PING、ICMPv6（PING、ARP、DAD、NA、RS）
• イーサネット パワーダウンモード搭載。またシステムクロック可変で消費電力削減可能
• WoL（Wake on LAN）over UDP
• ホストMCUインターフェース：8 bitバス、高速なQSPI（モード0または3）
• 送受信それぞれ32 KBのバッファメモリ搭載（合計64 KB）
• PHY統合型（10BaseT / 10BaseTe / 100BaseTX 対応）
• オートネゴシエーション（全二重 / 半二重、10Baseまたは100Base）
• Auto-MDIXサポート（オートネゴシエーションモード時）
• IPフラグメンテーションには未対応
• 3 V動作、5 V I/O信号耐性
• インジケータLED（全二重 / 半二重、リンク、速度（10 / 100）、アクティブ）
• LQFP 48ピン 鉛フリー パッケージ

ブロックダイアグラム

資料

・メーカーの製品ページ
・データシート
