3V程度で動作するディスクリートレールスプリッタ基板です。 抵抗やコンデンサ、トランジスタなど別途部品を購入してご自身で半田付けして組み立てる基板です。 特徴 全段エミッタ抵抗レス トランスリニアバイアス回路 100%電流帰還の広帯域回路 仕様 完全ディスクリート構成 消費電流：アイド...

±2V程度で動作するヘッドホンアンプ基板です。 完全ディスクリート構成、エミッタ抵抗レスで7パラレルプッシュプルでドライブ能力が高いです。 抵抗やコンデンサ、トランジスタなど別途部品を購入してご自身で半田付けして組み立てる基板です。 チップ部品が多く半田付け上級者向きです。 特徴 ニッケル水...

日清紡マイクロデバイスが誇る高音質ボリュームMUSES72323を2個使用したバランスボ型リューム基板です。 抵抗やコンデンサ、オペアンプなど別途部品を購入してご自身で半田付けして組み立てる基板です。 特徴 バランス型ボリューム/2WAYマルチアンプ　モード切替え オーディオ用シャントレギュ...

知る人ぞ知る、禁断のヘッドホンアンプ基板です。電圧増幅・電流増幅を2つのオペアンプに分けて増幅する回路です。 抵抗やコンデンサ、オペアンプなど別途部品を購入してご自身で半田付けして組み立てる基板です。 特徴 T社が開発したブリッジ回路による電圧・電流を分けた増幅回路 2枚使ってバランス型ヘッ...

バランス出力 4.4mm5極端子基板です。 入出力バランスアンプ基板　NNBA-1用のオプション基板になります。 特徴 PENTACONN「NBA1-24-001」及び、互換ジャック用の基板 CB3-8（秋月電子）を使うと水平・垂直固定できます 仕様 4.4mm5極コネクタ変換基板 内...

完全バランスアンプ、完全差動アンプと呼ぶこともある入力・出力ともに差動なフルディスクリートアンプ基板です。 抵抗やコンデンサ、トランジスタなど別途部品を購入してご自身で半田付けして組み立てる基板です。 特徴 入力・出力ともに差動なフルディスクリートアンプ基板 オーバーオールNFBのない回路 ...

Arduino Uno向けプロトタイプ基板です。実装しやすいようにIOピンをスルーホールに引き出しております。鉛フリー対応品です。 特徴 Arduino Uno向けプロトタイプ基板 実装しやすいようにIOピンをスルーホールに引き出しております。 IOピンの番号が判り易くシルク印刷されており誤...

一枚でSOP(1.27mmピッチ)とSSOP(0.65mmピッチ)をDIP化する変換基板です。最小配線幅が0.4mmなのでモータードライバなどにも使えます。パッドが長く金メッキを使用しているため実装がし易いです。両面同時に使用はできません。 特徴 片面がSOP-16(1.27mmピッチ)用、...

一枚でSOT-23(0.95mmピッチ)とSOT-363(0.65mmピッチ)をDIP化する変換基板です。最小配線幅が0.4mmなのでモータードライバなどにも使えます。パッドが長く金メッキを使用しているため実装がし易いです。両面同時に使用はできません。 特徴 片面がSOT-23(0.95mm...

一枚でSOP(1.27mmピッチ)とSSOP(0.65mmピッチ)をDIP化する変換基板です。最小配線幅が0.4mmなのでモータードライバなどにも使えます。パッドが長く金メッキを使用しているため実装がし易いです。両面同時に使用はできません。 特徴 片面がSOP-8(1.27mmピッチ)用、裏...

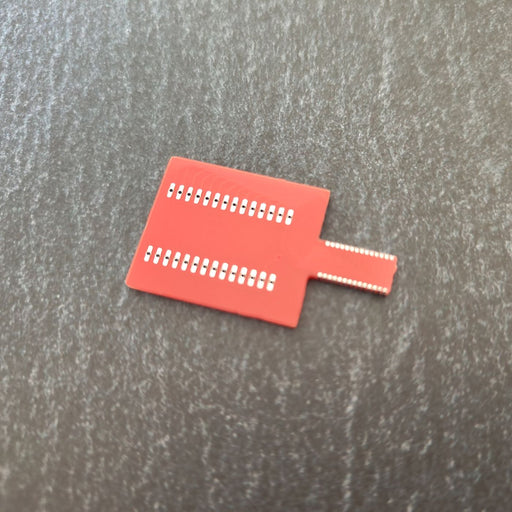

SSOP28のフットプリントをSOP28に変換する変換基板です。裏表、どちらでも使えます。 SSOPとSOPを間違えた状態で基板を発注したことがあり、なんとかリカバリーをしようとして作りました。 外形図・パターン図 使用例 内容物 1 x Xian DIY SSOP28 to SOP...

Raspberry Pi 5用のユニバーサル基板です。40ピンのGPIOはアクセスしやすいように、横に引き出されています。PCIeケーブルまたカメラケーブルを引き出せるように基板に凹部分を設けています。表面処理は無電解金メッキです。 ピンソケット、スペーサ、ネジは付属しません。 資料 基板...

プリント基板で作成したプレートヒーターです。基板材質はアルミニウムです。 190℃程度まで昇温可能です。プリヒート用や表面実装の半田付けに便利です。 特徴 アルミ基板で作成 190℃程度まで昇温可能 使用上の注意点 高温になるため取り扱いには十分注意する必要があります。 大電流が流れるた...

この基板は、M5ATOMまたはATOM S3と４つのサーボを接続することが出来る基板です。 5Vと3.3Vラインに電解コンデンサなどを追加することもできます。 特徴 サーボの電源は5Vラインだが、USBか外付けの5V電源次第では複数サーボを同時にストールさせてもマイコンが落ちにくい 5Vと3...

この基板は、M5StickCPlusまたはCPlus2と３つのサーボを接続することが出来る基板です。 3.3Vかバッテリーラインに電解コンデンサなどを追加することもできます。 特徴 サーボの電源は5Vでなくバッテリー直結なので複数サーボを同時にストールさせてもマイコンが落ちにくい バッテリー...

プリント基板で作成したプレートヒーターです。100℃まで温度が上昇します。カップに入れたホットコーヒーの保温用などにどうでしょうか。 仕様 端子間抵抗値 1.4Ω (室温時） 耐熱温度 100℃　 5 V : 100 ℃/3.0 A/15 W 4 V : 80 ℃/2.6 A/10.4 W ...

M5Stack社のATOMS3シリーズの裏面にある端子を外側に引き出すことができる基板です。基板の配線はM5ATOM用ピッチ変換基板と同じですが、ATOMS3になって信号名が変わったのでそれに合わせて基板上の印刷を変更してあります。 真ん中の穴はATOMS3裏面にあるM2の穴の位置に開けてあり...

2×7のスルーホールの延長プレートで、下記のような使い方が可能です。 両側にピンヘッダ・コンスルーをはんだ付けし書み込み治具として… 裏面のパターンをカットし、表面にチップ部品を実装し評価ボードに… 標準ピッチ⇔ハーフピッチの変換に… 仕様 穴数：14 (2×7) 穴径：0.9 mm 固...

名刺サイズのゲーミングミキサー基板です。 「スマホ」と「ゲーム」の2系統入力、ヘッドセットorヘッドホンと接続します。マイクで拾った音声はスマホ側へ送信します。 市販のミキサーでは得られない高音質・高臨場感でオンラインゲームを楽しむことができます。SwitchやPS5のUSBポートから電源をと...

トロイダルトランス搭載non-NFB電源DC-Arrowを±電源に仕上げました。 プリアンプやヘッドホンアンプ用にフィードバックに頼らない真の低インピーダンス出力で±12Vを供給できる電源基板です。 ご自身で部品を別途用意して組み立てる基板です。 特徴 トロイダルトランスを基板上に実装して省...

初段に上下対称差動を採用し反転増幅アンプとしたシンプル化に徹したパワーアンプです。2枚セットで、基板1枚で1チャンネル分のパワーアンプを組むことができます。 特徴 定電流回路やカレントミラー回路を使わない超シンプル回路 抜群な動作安定性の反転増幅回路 低ひずみ 高スルーレート 高ダンピングフ...

LANケーブルをスピーカーケーブルとして使う変換基板です。高周波特性に優れたLANケーブルを使うことで高品質なスピーカーケーブルを簡単に製作できます。RJ45コネクタを別途購入して半田付けして使用します。 仕様 シングル接続 バイワイヤリング接続 バイアンプ接続 特徴 LANケーブルは価...

ISP1507 ピッチ変換基板（基板実装対応）をはんだ付けせずに書き込むための基板のキットです。キットなので基板に書き込み用のピンをはんだ付けする必要があります。 書き込み用のピンをはんだ付けして、上からISP1507 ピッチ変換基板（基板実装対応）を押し込むとピンが接触するので、あとは電源を...

本製品は、部品が実装もされておらず、一部を除き部品を同梱しておりません。必要な部品は別途ご用意いただく必要があります。 0.65mmピッチのICの半田付けが必要な上級者向きの基板です。また、サポートページの内容が理解できる程度の知識が必要です。 高音質オーディオボリュームのMUSES7232...
