部品

本製品は、部品が実装もされておらず、一部を除き部品を同梱しておりません。必要な部品は別途ご用意いただく必要があります。サポートページの内容が理解できる程度の知識が必要です。 低ノイズ低ひずみのPGA2311を使った電子ボリューム基板です。できるだけシンプルに使用できるようにしました。ご自身で...

小型MP3プレーヤーDFPlayer Miniを実際に試すための評価基板です。ボタンスイッチなど、ブレッドボード等では面倒な機能を簡単に実現できます。基板上に小型スピーカーを搭載でき、外付けスピーカー無しで音出しできます。 効果音再生機（ポン出し）としても遊べます。部品は秋月電子通商などで入手...

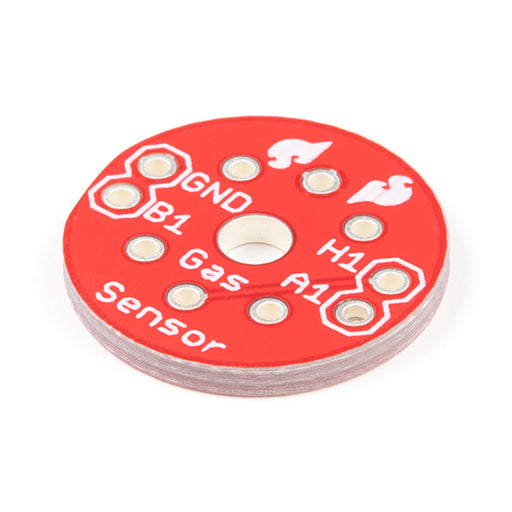

MQシリーズガスセンサ（MQ-2、MQ-3 、MQ-4、MQ-6、MQ-7、MQ-8）用のシンプルなブレークアウト基板です。 本製品を使えば、各MQガスセンサ製品の特殊なピッチ間隔のピンを上手に利用できます。これは、複数種類のガスを検出する際に持ち歩くのに、とても便利で経済的な基板です。 各種...

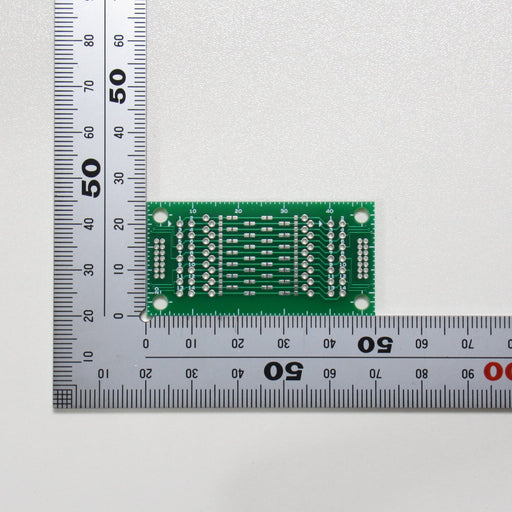

古典的なタイマーIC、555の内部回路を単体トランジスタで製作する基板です。テストポイントがあり、オシロスコープでの波形観測に便利です。 プリント基板1枚のみです。部品は秋月電子通商などで入手可能です。 ※_本商品は基板のみの販売です。_別途必要な部品があります。 仕様 プリント基板サイズ：...

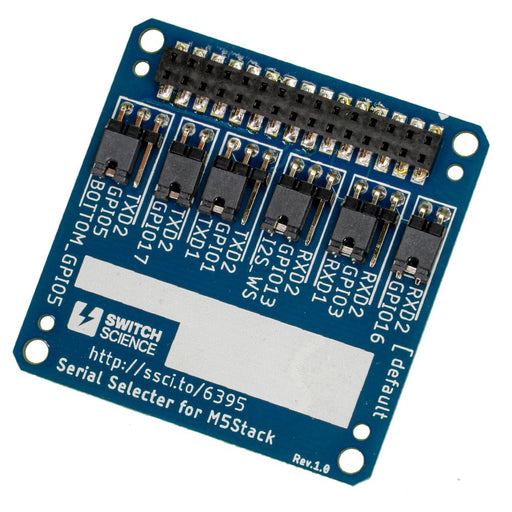

M5Stack用シリアルポートセレクト基板は、M5Stack用のモジュールのシリアル入出力TXD2/RXD2を別のピンに割り当てることができる基板です。 Bottomの構造が変わったため、M5Stack Core2では使えません。 シリアル入出力TXD2/RXD2を使ってM5Stack本体と通...

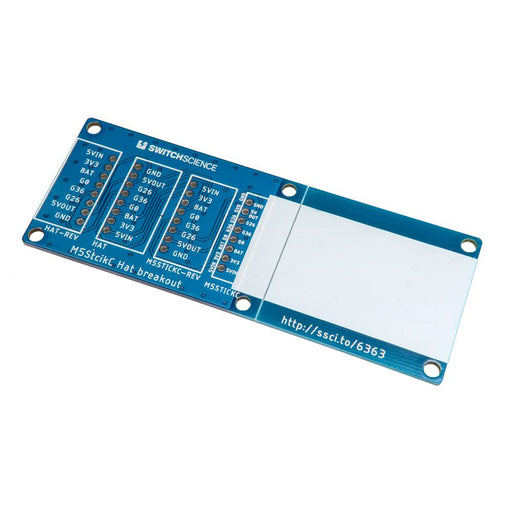

M5StickCとHatの間に入れて、向きを変えたり信号を引き出したりできる基板です。 環境センサHatをM5StickCから離して使いたい M5StickCを立てて表示装置として使いたい Hat開発中に信号を観測したい などの用途に使える変換基板です。 ピンヘッダ、 ピンソケットの種類に...

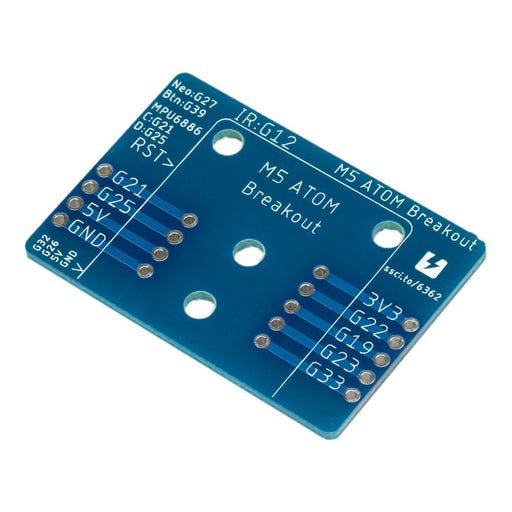

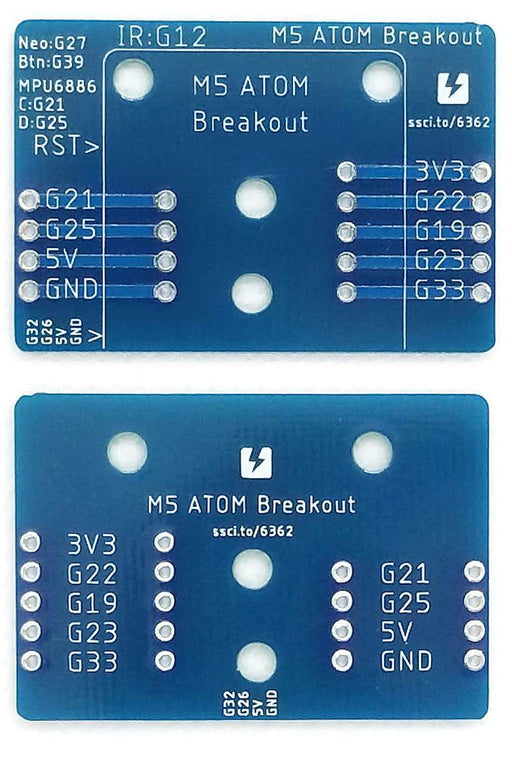

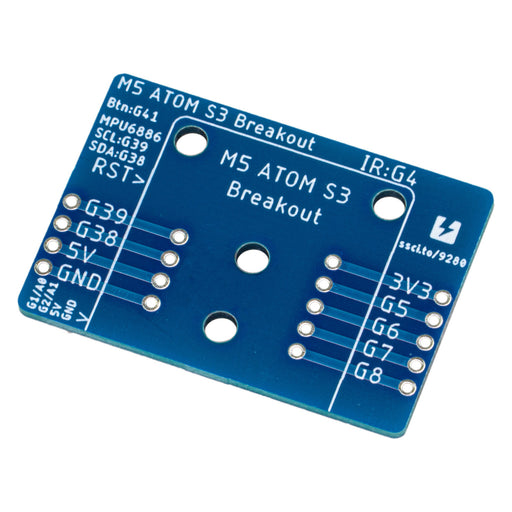

M5Stack ATOMシリーズの裏面にある端子を外側に引き出すことができる基板です。裏面の説明書きが読めなくなるので、信号名などを書き出してあります。 真ん中の穴はM5ATOM裏面にあるM2の穴の位置に開けてあります。その他の3つはこの基板を固定するためのΦ3.2 mmの穴です。 基板のみの...

このピッチ変換基板を使用すると、表面実装部品の細かい半田付けをする必要なく、USB Type-Cコネクタを組み込むことができます。 従来のUSBのバージョンと比べて最大3倍の電力を供給します。 この基板は、USB Type Cコネクタから約2.54 mmピッチのピンVBUS、GND、CC1、C...

API社のオペアンプAPI2520と同規格のディスクリートオペアンプを使ってプリアンプが製作できる基板キットです。 仕様 デュアルモノ（2ch）仕様 ゲイン設定は自由に変更可能 マイクプリアンプ、ラインアンプ、ヘッドフォンアンプに応用可能 電源は正負電源が別途必要 内容物 メイン...

こちらの商品の一部組み立て済みの販売もございます。 Arduinoにも使われてるATmega328P-PUをより扱いやすくする為の2 cm x 5 cmの基板_（5枚セット）_です。クリスタル、コンデンサをブレッドボードに配置せずに使用でき(セラロックを使用)、二つのGNDとVCCがそれぞれ...

こちらの商品の一部組み立て済みの販売もございます。 特徴 Arduinoにも使われてるATmega328P-AUをより扱いやすくする為の2 cm x 5 cmの基板_（5枚セット）_です。クリスタル、コンデンサをブレッドボードに配置せずに使用でき(セラロックを使用)、リセット回路やSPI用の端...

Arduino Uno向けのプロトタイプ基板です。 特徴 両端のIOピンを隣のスルーホールに引き出しており、実装しやすくなっています。 四つのホールを利用して、スペーサーとネジで本体としっかり固定可能です。 Arduino Uno本体と同じサイズです。余計な出っ張りがありません。 USB...

CR2032コイン電池の電源ユニットです。 わずか28 mm四方に収まります。小型のプロトタイプにぴったりです。 CR2032コイン電池を挿すだけで、電源ユニットが完成です。 四つのスルーホールにプラス、マイナス端子をそれぞれ2つ引き出しています。 ブレッドボードへの電源供給も可能です。 ...

SPRESENSE 背面の 100ピンコネクタ（B2B コネクタ）を 2.54mmピッチに変換する基板です。 B2B コネクタには SPRESENSE の I/O 信号が直接引き出されているので、拡張ボード にはない機能を利用する場合に便利です。 なお2.54mmピッチの端子にコネクタは実装さ...

SPRESENSEアドオン基板を作る時に便利なユニバーサル基板です。電源（1.8V、3.3V）とGNDのピンにシルクが入っています。 両面にシルク印刷したため表裏がわかりにくいのですが、左上と右下にGNDが来る面が上（SPRESENSEと向き合わない側）に来るのが正解です。 寸法図 商品コード...

SBC8080はインテル8080搭載のCPUボードとメモリ/端末インタフェース搭載のSUBボードから成るシンプルボードコンピュータです。本製品は、そのうちSUBボードのプリント基板となります。プリント基板に乗せる部品はご自身で揃え、ハンダ付けしていただきます。完成後の外観を下に示します。 SB...

SBC8080はインテル8080搭載CPUボードとメモリ/端末インタフェース搭載のSUBボードから成るシンプルボードコンピュータです。本製品は、そのうちCPUボードのプリント基板となります。プリント基板に乗せる部品はご自身で揃え、ハンダ付けしていただきます。完成後の外観を下に示します。 SBC...

LPC810化基板キットの基板のみです。8 × 6の48枚で面付けされています。 基板サイズ 面付け（8 × 6）状態での基板サイズは、88.28 mm × 96.44 mmです。 カット後の各サイズは、カッターの刃厚を１mmとして、10.16 mm（4 mil）× 15.24 mm（6 m...

SBC6303は1978年時点の最先端マイクロプロセッサ、日立製作所HD63A03RPまたはモトローラMC68A03Pを取り付け可能なシングルボードコンピュータです。単独で動作してパソコンの端末ソフトから操作できるほか、拡張コネクタのバスとポートに、メモリ、周辺IC、LED、スイッチなどを増設...

Raspberry Pi Zero対応のユニバーサル基板です。5Vや3.3Vの電源用に別途島が設けられています。 GPIOは他の部品等からアクセスしやすいように、横に引き出されています。5V、3.3V、GND用のパッドは増設されています。 表面 裏面 間違いやすいので気をつけてく...

SBC6809はモトローラMC6809を採用したシングルボードコンピュータです。MC6809は設計思想がエレガント、命令体系が美しいといわれますが、実物に触れた経験がある人はさほど多くないと思われます。SBC6809により、実物を動かしてみて、噂話の真相に迫ることができます。完成後の外観を下に...

SBC6800はほとんどの人が実物に触れたことのないモトローラMC6800のシングルボードコンピュータです。最大の難関であるクロックをマイコンで生成し、（たぶん）世界最小のサイズにまとめました。SBC6800により、Mikbug、VTL、MicroBASIC1.3 など1970年代に流行したソ...

FLiR社の赤外線センサ（80 x 60）を用いて、ワイヤレスでiPhoneに赤外線画像を表示する為のモジュールの基板です。本製品は基板のみです。各種実装部品はご自身でご用意いただく必要があります。 この基板にESP-WROOM-02と3～3.3 Vの電源用レギュレータ、コンデンサーとプルア...

LattepandaのLeonardoポートをArduino Leonardoピッチへ変換する基板です。Arduinoのシールドが使えるようになります。表面実装部品のみ実装済みです。ピンヘッダ、ソケット、リセット用のタクトスイッチは別売です。 Lattepandaのロットやピンヘッダ、ソケット...
