超薄型リチウムイオン電池モジュールを使った作品「Pocket Versa Writer」「Tinyjoypad」「薄型Bluetoothキーボード」

超薄型リチウムイオン電池モジュールを使った作品「Pocket Versa Writer」「Tinyjoypad」「薄型Bluetoothキーボード」

みなさんこんにちは。スイッチサイエンスの佐々木です。今回は「超薄型リチウムイオン電池モジュール 3.3 V / 3.8 V出力 24 mAh」をご購入いただいたお客様から届いたクリエイティブでクールな作品情報をご紹介いたします。

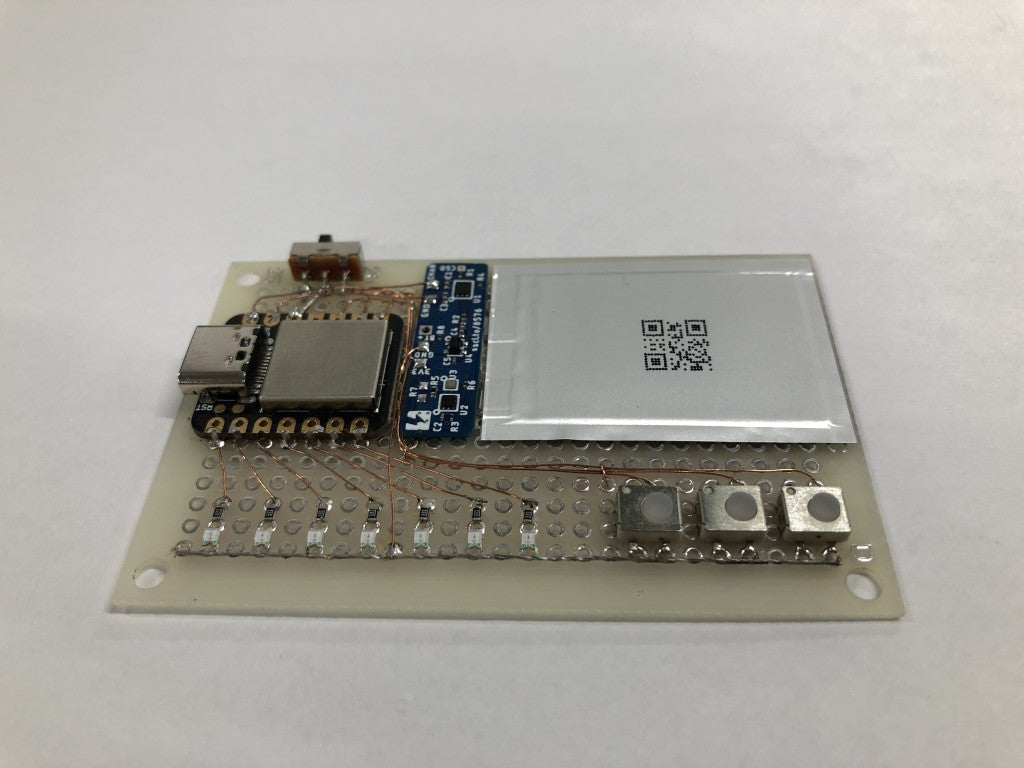

Pocket Versa Writer

カード型のバーサーライターです!超薄型リチウムイオン電池モジュールの薄さをいかしたすばらしい作品です。加速度センサのアイデアを取り入れることで、さらに面白い視覚的エフェクトが期待できそうです。

お客様のコメント

表面実装LED、抵抗、押しボタンスイッチを用い薄く作りました。電池モジュールを基板裏に貼れば、厚みは殆ど変わらず、もっと小さく作れます。加速度センサを付ければ、左右に振るのに同期し表示できるようになると思います。

Tinyjoypad

ATTiny85マイコンを使ったゲーム機です!超薄型リチウムイオン電池モジュールは電流を多く流せるのでこのような用途にも最適です。私も一台作りたくなりました。

お客様のコメント

電流が流せ、ある程度使える事例としてゲーム機を作りました。ATTinyのプログラムはカナダのDaniel Champagneさんが公開しているATTiny85用ゲームソフトTiny Tris v3 attiny85を使用させて頂きました。

電池モジュールが超薄型のため基板裏に貼っていますが、電池はどこ?となります。また、電池モジュールの充電用入力、3.3V出力とも2.54mmピッチとなっているため、ユニバーサル基板へ組込みやすいです。

Tinyjoypad(薄型版)

上記Tinyjoypadの薄型版です!表面実装部品を駆使して非常に薄く仕上がっています。

薄型Bluetoothキーボード

市販の16キーを使ったBluetoothキーボードです!デバイスの薄さと携帯性に焦点を当て、超薄型リチウムイオン電池モジュールを活用している素晴らしい作品です。

お客様のコメント

この電池モジュールに、Amazonで販売されていたTTP229のモジュールとXIAOのnRF52840を組合せて「薄型Bluetoothキーボード」を作りました。

おまけ

私もこんなものを試してみました。弊社のISP1807搭載BLEマルチセンサーボードにコイン電池の替わりに、超薄型リチウムイオン電池モジュールを接続しました。充電端子に太陽電池パネルを接続すれば永久機関の完成です!コイン電池交換の手間が省けます。



以上です!
