Raspberry Pi Compute Module 4用ヒートシンク ブラック
送料区分: 200
商品コード: EDATEC-ED-CM4COOLER-B
発売日: 2023-12-21
在庫数: 12
短いURL: ssci.to/9399

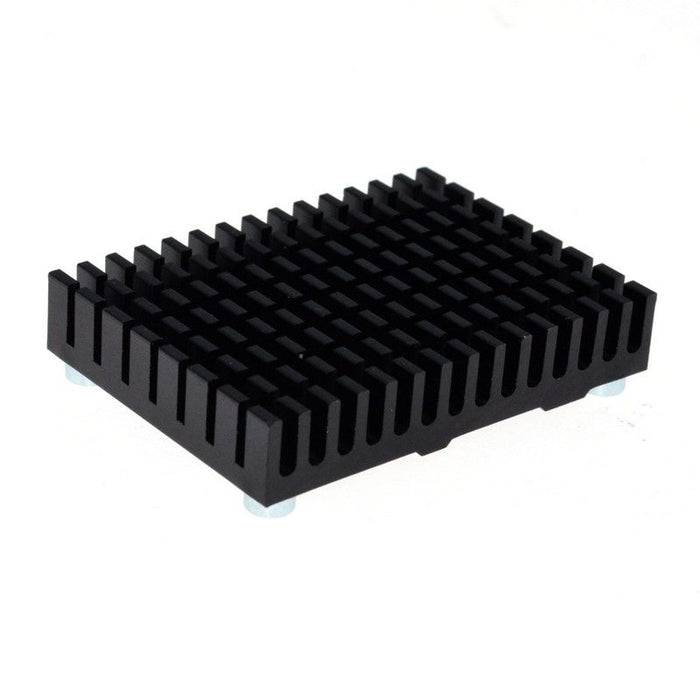

Raspberry Pi Compute Module 4用ヒートシンクのブラックです。旧バージョンでは1.5mmワッシャー版と3mmワッシャー版に分かれて販売されていたものが統合され、両方の厚さのワッシャーが含まれるようになりました。Wi-Fi搭載モデル、Wi-Fiなしのモデルの両方に使用できます。
CM4はCM3+に比べて消費電力が大きいため、CPU温度が限界の85℃(室温25℃の場合)に達してしまい、負荷がかかってしまうことがあります。BMUと無線モジュールも非常に熱くなりがちです。
本製品の裏面には三つの熱伝導パッドが取り付けられており、CM4のCPUや無線モジュール、PMUにしっかりと密着して熱を逃がします。
セットには100ピンボードコネクタ用の厚み1.5 mmと3 mmの、二種類のナイロンワッシャーが付属しています。CM4の保護と破損防止、ボード間コネクタの破損防止に役立ちます。自分で設計したベースボードを使用する場合、PCB固定用の足へのはんだ付けの必要はありません。組み立て詳細はデータシートをご覧ください。
室温25℃でCPUとDDRメモリに最大負荷がかかっている場合、最大20℃の冷却が可能です。実際の冷却効果は、室温とCM4の温度差により異なります。詳細は冷却性能試験レポートをご覧ください。
特徴
- Raspberry Pi Compute Module 4専用に設計されたヒートシンク
- CPU、PMU、無線モジュール用熱伝導パッド
- Wi-Fiあり/なし両モデルに対応
- CM4 I/Oボード取り付け用ナイロンワッシャー
仕様
- 本体色 : ブラック
- ナイロンワッシャー高さ : 1.5 mm、3 mm
- サイズ : 55 x 40 x 13.5 mm
- 重量 : 40 g
内容物
- CM4用ヒートシンク x 4
- 1.5 mm厚ナイロンワッシャー x 4
- 3 mm厚ナイロンワッシャー x 4
- 取り付けネジ x 4
資料
製造元の販売ページ:http://www.edatec.cn/...
商品コード: EDATEC-ED-CM4COOLER-B
