SKU 9053
WiSUN FAN Xbee互換基板--販売終了
送料区分: 200
販売終了
商品コード: HIRAMEQ-004
発売日: 2023-06-14
短いURL: ssci.to/9053
売り切れ
¥7,700
（税込）
¥7,700
-
¥7,700
Current price
¥7,700

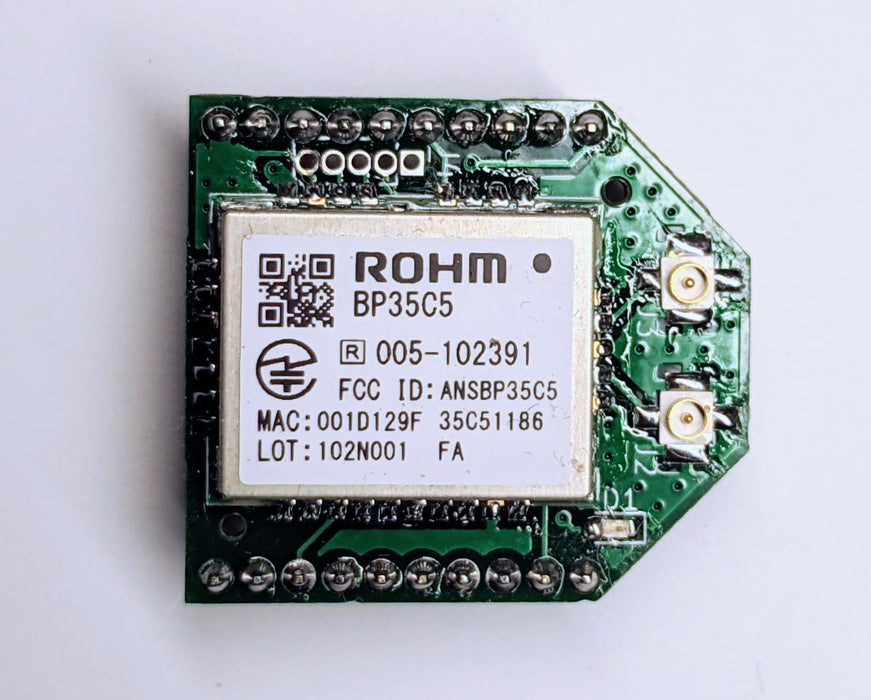

WiSUN FANはメッシュネットワークを構築でき、他のLPWAと比べ高速な通信を行えます。ROHMの「BP35C5」をXbeeの基板と互換性のあるように配線をしています。
特徴
- ROHMのBP35C5を搭載しています
- メッシュネットワークを構築でき、920MHzの帯域を使用しているため回り込み性も高い
- 機器の設置条件によっては数km離れても通信可能
- Xbee互換基板
仕様
- 搭載モジュール：BP35C5
- アンテナコネクタ：U.FL or I-PEX
- サイズ：25.0 x 28.5 x 10.5 mm
- その他仕様：
| 項目 | 最小 | 標準 | 最大 |
|---|---|---|---|
| 推奨電源電圧 | 2.6V | 3.3V | 3.6V |
| 使用温度範囲 | -30°C | 25°C | 85°C |
- ピン配置：
| Board IO | BP35C5 pin No | BP35C5 IOタイプ | コマンドファームウエア機能 |
|---|---|---|---|
| 1 | VDD | VDD | 電源+ |
| 2 | TX | Digital O | TX |
| 3 | RX | Digital I | RX |
| 4 | - | - | - |
| 5 | Reset | Reset | 0VにするとReset |
| 6 | - | - | - |
| 7 | SWDIO | SWDIO Digital I/O | - |
| 8 | SWDCLK | SWDCLK Digital Input | - |
| 9 | - | - | - |
| 10 | GND | 電源- | |
| 11 | - | - | - |
| 12 | GPIO D1 | Digital I/O | CTS |
| 13 | GPIO A0 | Digital I/O | LED |
| 14 | - | - | - |
| 15 | - | - | - |
| 16 | GPIO D0 | Digital I/O | RTS |
| 17 | - | - | - |
| 18 | - | - | - |
| 19 | GPIO B7 | Digital I/O | RX 2 |
| 20 | GPIO C0 | Digital I/O | TX 2 |
内容物
- 1 x WiSUN FAN Xbee互換基板
アンテナは付属していません
資料
サポートページ
https://hirameq.jp/docs/wisun_fan_xbee_format
こちらの商品は、HirameQさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
