SKU 7982

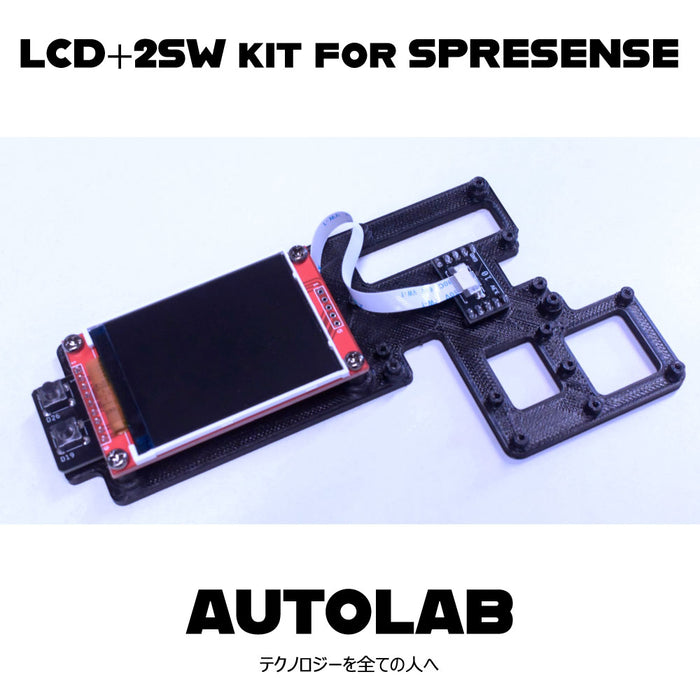

LCD+2SW kit for SPRESENSE

送料区分: 200

商品コード: AUTOLAB-003

発売日: 2022年4月12日

Sold out
¥5,787
¥5,787 - ¥5,787
Current price ¥5,787

SPRESENSEメインボードSPRESENSE LTE拡張ボード用のLCDにスイッチがついた基板キットで、テストプロダクトに最適です。ハンダ付け済みですぐに使い始めることができます。

サンプルコードによる動作確認を全数実施しています 。

仕様

  • 【スイッチ2個付きLCD基板】
    • LCD仕様
      2.2インチ
      ili9341ドライバ搭載
      SPI接続
      240x320
      3.3V電源(5Vを接続しないようにしてください)
    • タクトスイッチ2個搭載
      D26, D19に接続
    • 10ピンFFCコネクタ
    • サイズ
      80x40x12 mm
  • 【メイン接続基板】
    • 10ピンFFCコネクタ
    • サイズ
      22x12x8 mm
  • 【FFCケーブル】
    • 0.5ピッチ 10ピン 長さ150 mm

特徴

  • メイン接続基板からFPCケーブルにてスイッチ2個付きLCD基板に接続
  • 梱包台に固定し、SPRESENSEメインボードとSPRESENSE LTE拡張ボード、カメラボードを取り付け可能です。
    *カメラボード取付の際はM2並目ねじを4つご用意ください
  • Mic-kit for SPRESENSE_LTEと組み合わせ可能です
  • FFCケーブルはデリケートな部品ですので取り扱いご注意ください

内容物

  • 1x メイン接続基板
  • 1x スイッチ2個付きLCD基板
  • 1x FPCケーブル(接続済み)
  • 1x 梱包兼、SPRESENSE台(3Dプリント品)
  • 4x M3並目ねじ(黄銅、LCD基板を台に固定するのに使っています)
  • 4x M2並目ねじ(PC、SPRESENSE固定用)

使用例

SPRESENSEメインボード、SPRESENSE LTE拡張ボード、カメラボード 、Mic-kit for SPRESENSE_LTEは付属しておりません。

カメラボード取付の際はM2並目ねじを4つご用意ください。

資料


AUTOLAB株式会社さんからの委託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
