SKU 768

ご自宅リフローお試しキット

送料区分: 200

販売終了

商品コード: SSCI-HOME-REFLOW

発売日: 2011年11月18日

Sold out
¥2,095
¥2,095 - ¥2,095
Current price ¥2,095

次回入荷予定はありません。

ご自宅リフローのお試しキットです。ATmega32U4搭載の小型ボードを作ります。
http://www.flickr.com/photos/sgk/6350514350/

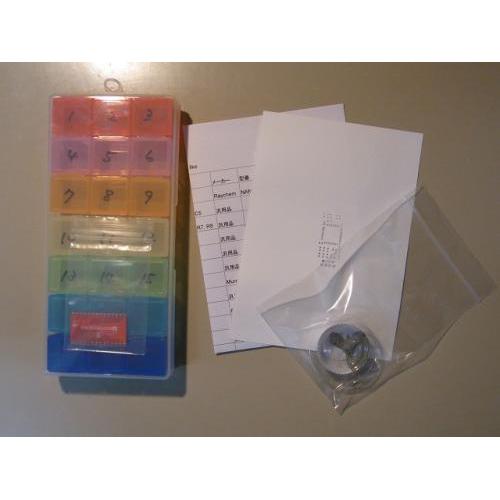

含まれるもの。
・基板
・部品表
・部品(一部のCR部品はちょっと余分に入れてあります)
・部品ケース(100円ショップで買ってきたオマケです)
・特殊紙ステンシル
・クリーム半田少量

ご用意いただくもの。
・ピンセット
・必要に応じて、ルーペ
・スキージ(不要なテレホンカードなど)
・不要な基板のきれはし(1.6mm厚)数枚
・セロテープ
・ホットプレート

近々、解説ページおよびビデオを用意します。

ホットプレートは家庭用で十分ですが、炊事用と共用しないでください。
たとえば、以下の物をお勧めします(2000円)。
http://www.amazon.co.jp/gp/product/B0016V45MG

クリームハンダは、当社での出荷前は冷蔵庫で保管しています。
輸送にはクール便は使いません。ご了承下さい。
届いたら、なるべくクリームハンダは冷蔵庫に保管してください。
分量はごく少量ですが、この基板の製作には十分と思います。
どうしても足りない場合はご相談ください。

主な部品は1608サイズです。
部品は、番号のついたピルケースにバラで入れてあります。
ケースを開ける際は、どこかに飛ばさないように気をつけてください。
静電気でケースの隅に張り付いている事もあります。

作るボードは、ATmega32U4搭載のシンプルなボードです。
ただし、あくまでもリフローを試していただくのが目的なので、
ATmega32U4の機能云々については期待しないでください。

コネクタはマイクロUSB Bレセプタクルです。
USB経由でDFUでファームウェアを書き込めます。
AtmelがFlipという書き込みソフトを配布しています。
ICSPに必要な信号はすべてエッジに出してあります。
ICSPの6ピンに変換する配線を行えばICSPでも書き込めるでしょう。

エッジのピンヘッダのシルク印刷は、Arduino Leonardo互換をめざした物です。
しかしながら、基板製作後にAVRのピンとの対応が変更されたため、一部異なります。
特に、A6以降が異なるでしょう。ご注意ください。

ご自宅リフローキット 詳細ページ

自宅で出来るリフローお試しキットの紹介ビデオ
@Hiro_MAICOMPANY さん編集
