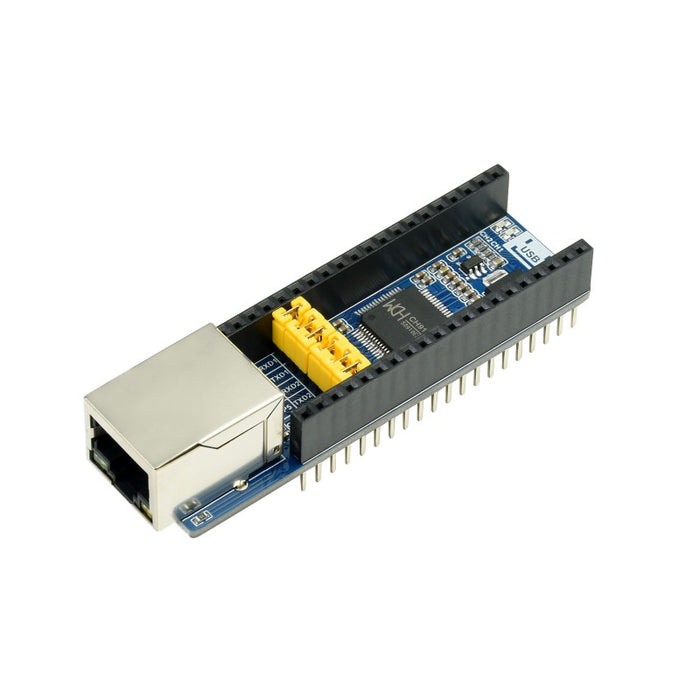

Raspberry Pi Pico用 イーサネット基板

送料区分: 200

商品コード: WAVESHARE-20410

発売日: 2021-12-03

在庫数: 3

短いURL: ssci.to/7544

¥2,167 (税込)
¥2,167 - ¥2,167
Current price ¥2,167

Raspberry Pi Pico用のイーサネット - UART変換基板です。10/100 Mイーサネット対応、UART経由でのネットワーク通信を可能にします。

Raspberry Pi Pico、各種LCDなどは含まれません。

特徴

  • 標準Raspberry Pi Picoヘッダ
  • オンボードのイーサネット - UARTトランシーバ - 2チャンネルUART、各チャンネルにスタンドアローンで透明性の高い通信方式を使用
  • ピン設定用オンボードジャンパ
  • 組み込み型イーサネットMACとPHYレイヤー
  • 透明性の高いUART-イーサネット間 2方向データ通信
  • 10/100M、全二重/半二重 オートネゴシエーション イーサネットインターフェース、802.3規格
  • オートMDI/MDIX - ケーブルタイプを自動判別して切り替え
  • DHCP 自動取得IP/DNSドメインアクセス対応
  • ホストコンピュータのソフトウェアやUARTコマンドからチップの動作モード、ポート、IPなどのネットワーク設定を変更可能
  • 動作モード4種 : TCPクライアント、TCPサーバー、UDPクライアント、UDPサーバー
  • 全二重または半二重UART通信 - RS485 RX/TX 自動切り替えに対応(外付けRS485コントローラが必要)
  • 擬似シリアルポートソフトウェア対応(ソフトウェアが提供されています)
  • KEEPALIVEメカニズム対応

仕様

  • 動作電圧 : 3.3 V/5 V
  • 動作電流 : 140 mA
  • 動作モード : TCP/UDP
  • ボーレート: 300 bps ~ 921.6 Kbps
  • UART TTL: 3.3 V / 5 V対応
  • サイズ : 74.54 × 21.00 mm
  • 重量 : 19 g
  • 動作温度範囲 : -40℃ ~ 85℃
  • 保管温度範囲 : -55℃ ~ 125℃

  1. UART 2接続インジケータ
  2. UART 1接続インジケータ
  3. CH9121 動作ステータスインジケータ
  4. 電源インジケータ
  5. CH9121ドライバチップ
  6. AMS1117 3.3 V電源IC
  7. RT9193 18 GB電源IC
  8. イーサネットコネクタ
  9. インターフェースピン設定ジャンパ

内容物

  • 1 x イーサネット基盤

資料


製造元希望小売価格 : 11.99ドル
製造元の販売ページ : https://www.waveshare.com/...

商品コード: WAVESHARE-20410
