SKU 7543

Raspberry Pi Pico用 オーディオ拡張基板

送料区分:

商品コード:

在庫数: 8

発売日: 2021年12月3日

¥1,958
¥1,958 - ¥1,958
Current price ¥1,958

Raspberry Pi Pico用 オーディオ拡張モジュールです。ヘッドホンとスピーカーに同時に信号を出力できます。

PCM5101A 低電力ステレオデコーダを搭載し、I2Sバスでオーディオシグナルを出力します。幅広いサンプリングレートに対応しています。

Raspberry Pi Picoは付属しません。

特徴

  • 標準Raspberry Pi Picoヘッダ
  • 標準3.5 mmオーディオジャック
  • デュアルチャンネルスピーカーヘッダ - スピーカーを直接ドライブ可能
  • サンプリングレート 8~384 kHz
  • ステレオサウンドエフェクト出力
  • 3ワイヤI2Sを使用 - EMIノイズを効率的に軽減
  • 開発ソース、マニュアルが付属(Raspberry Pi Pico オーディオ再生コード、サウンドカードコード)

仕様

  • 動作電圧 : 5 V
  • ロジックレベル : 3.3 V
  • オーディオデコーダ : PCM5101A
  • オーディオバス : I2S
  • DAC SNR : 106 dB
  • スピーカードライブ : 2.6 W/チャンネル(4Ω BTL)
  • 重量 : 156 g

  1. デュアルチャンネル 4ワイヤ スピーカーヘッダ
  2. SMD 調整可能抵抗
    スピーカーの出力ボリューム調整に使用
  3. オーディオデコーダ出力観測点
  4. 3.5 mm標準ヘッドホンジャック
  5. RT9193-33
    3.3 Vリニアレギュレータ
  6. PCM5101A
    オーディオデコーダ - 3ワイヤI2Sバス
  7. APA2068
    オーディオアンプ
  8. Raspberry Pi Picoヘッダ
    Raspberry Pi Pico接続用、重ねられるデザイン

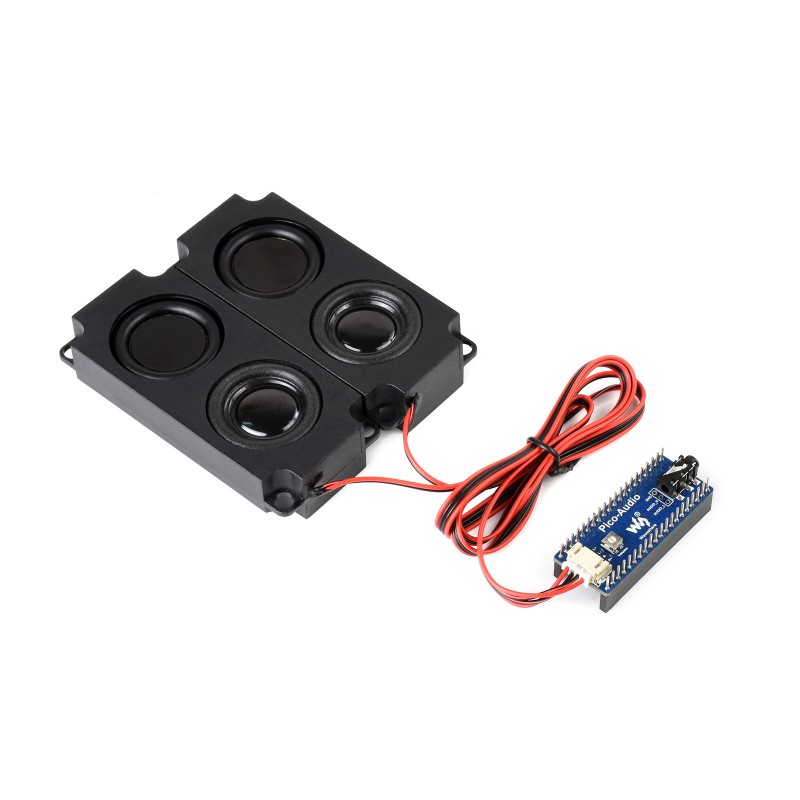

内容物

  • 1 x Pico-Audio
  • 1 x 8Ω 5 Wスピーカー

資料


製造元希望小売価格 : 12.99ドル
製造元の販売ページ : https://www.waveshare.com/...
