SKU 7542

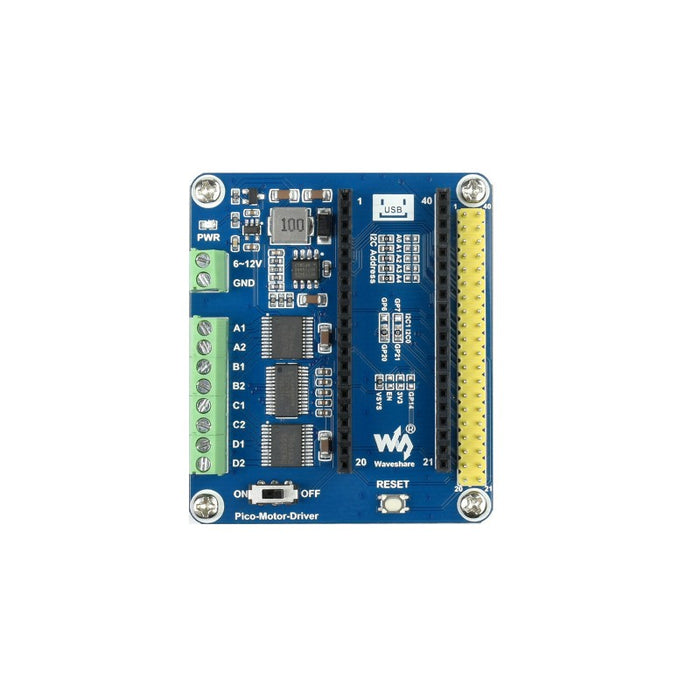

Raspberry Pi Pico用モータードライバ基板

送料区分: 650

商品コード: WAVESHARE-19764

発売日: 2021年12月3日

¥3,124
¥3,124 - ¥3,124
Current price ¥3,124

最大で四つのDCモーターをドライブできるRaspberry Pi Pico用 DCモーター基板です。

Raspberry Pi Pico、各種モーター類は含まれません。

特徴

  • 標準Raspberry Pi Picoヘッダ
  • I2Cコントロール - アドレスジャンパ5個を設定することで32のI2Cアドレスを使用可能
  • オンボード PCA9685チップ - モーター速度を調整可能な12-bit ハードウェアPWM
  • オンボード TB6612FNG デュアルH-bridge モータードライバ - 高効率で焼付きしにくい
  • 5 Vレギュレータ搭載 - 最大出力電流 3 A、VINターミナル経由でバッテリーから動作可能
  • Pico上の使用しないピンを引き出して簡単に拡張
  • 開発ソース、マニュアルが付属(Raspberry Pi Pico、C/C++、MicroPython サンプルコード)

仕様

  • 動作電圧範囲 : 6~12 V(VINターミナル)
  • ロジックレベル : 3.3 V
  • PWMドライバ : PCA9685
  • モータードライバ : TB6612FNG
  • インターフェース : I2C
  • サイズ : 65 × 56 mm
  • 重量 : 27 g

内容物

  • 1 x Pico モータードライバ

資料


製造元希望小売価格 : 19.99ドル
製造元の販売ページ : https://www.waveshare.com/...
