SKU 7255

Raspberry Pi Pico用小型グラフィック液晶ボード

送料区分: 200

商品コード: SSCI-072557

発売日: 2021-12-28

在庫数: 48

短いURL: ssci.to/7255

¥3,960 (税込)
¥3,960 - ¥3,960
Current price ¥3,960

Raspberry Pi Pico用の低消費電力なモノクログラフィック液晶基板です。
画面サイズは28.1mmx9.1mmで、解像度は128 × 48ピクセルです。
Raspberry Pi Pico は付属しません。

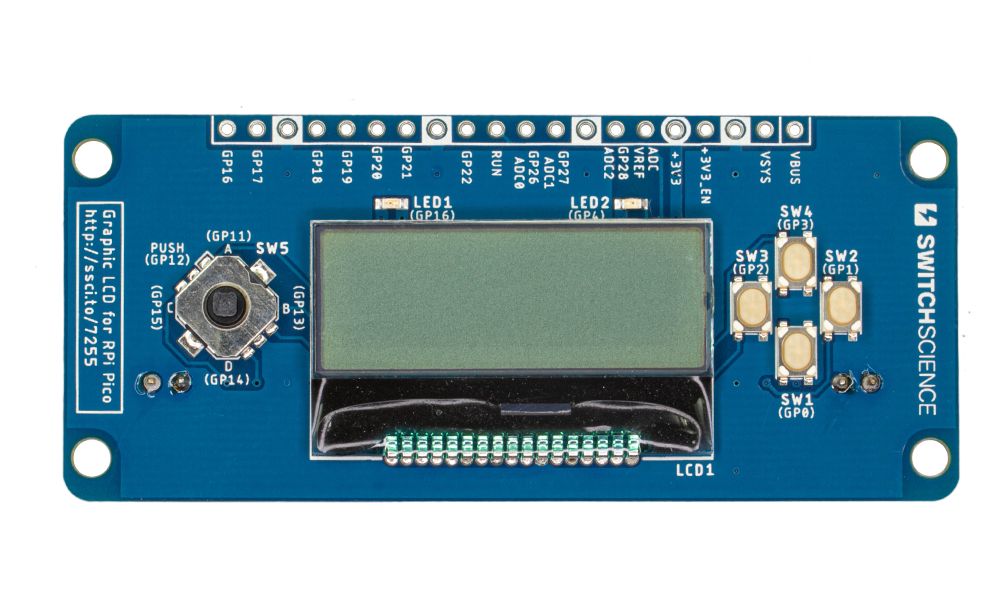

基板おもて裏


基板仕様

  • 小型グラフィック液晶 (AQM1248
  • 4方向ジョイスティック (押し込みスイッチ付き)
  • タクトスイッチ x 4
  • LED x 2 ( 赤、緑 1個づつ )
  • リセットボタン
  • 電源入力端子( 2.3V~5.5V )
  • 基板サイズ : 76.2mm x 33.02mm

接続ポート一覧

Raspberry Pi Pico のGPIOピンにつながる機能は以下の通りです。

 ポート名   信号名   接続先
 GPIO0   SW1   SW 1
 GPIO1   SW2   SW 2
 GPIO2   SW3   SW 3
 GPIO3   SW4   SW 4
 GPIO4 / SPI0_RX   LCD_MISO   -
 GPIO5 / SPI0_CSn   LCD_CS   液晶(/CS1B)
 GPIO6 / SPI0_SCK   LCD_SCK   液晶(SCL)
 GPIO7 / SPI0_TX   LCD_MOSI   液晶(SDA)
 GPIO8   LED2   LED(緑)
 GPIO9   LCD_RS   液晶(RS)
 GPIO10   LCD_RST   液晶(/RST)
 GPIO11   SW_A   スティック(上)
 GPIO12   SW_P   スティック(押)
 GPIO13   SW_B   スティック(右)
 GPIO14   SW_D   スティック(下)
 GPIO15   SW_C   スティック(左)
 GPIO16   LED1   LED(赤)
