SKU 7239
Raspberry Pi Pico用 Robotics Board
送料区分: 200
商品コード: KITRONIK-5329
発売日: 2021-07-08
在庫数: 5
短いURL: ssci.to/7239
¥3,542
(税込)
¥3,542
-
¥3,542
Current price
¥3,542

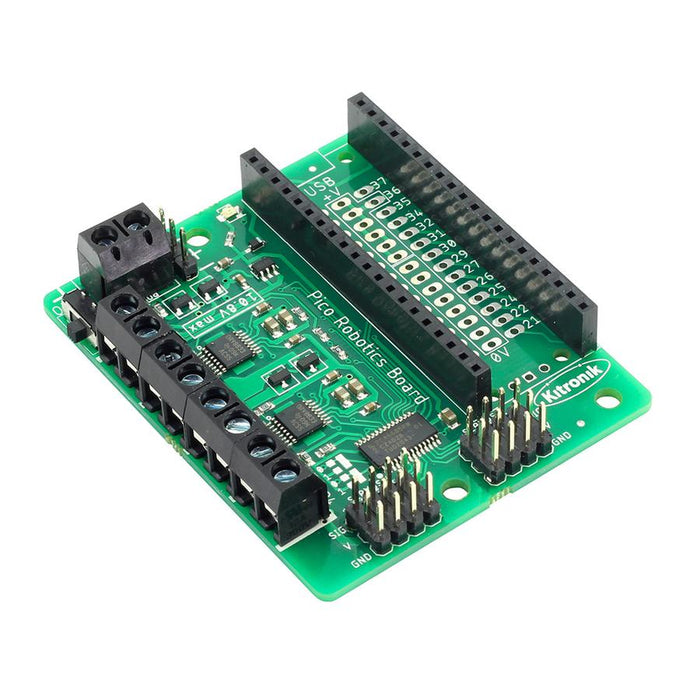

Raspberry Pi Pico用のモーター制御ボードです。Robotics Boardは、二つのデュアルHブリッジモータードライバを搭載し、それぞれ二つのDCモーター(または一つのステッピングモーター)を制御できます。また、八つのサーボモーターを駆動することもできます。Raspberry pi PicoとはI2C経由でつながっているため、27個のI/Oピンを他の用途に使用できます。電源はターミナルブロックやサーボコネクタから供給でき、スイッチのオン/オフで制御し、緑色LEDで表示されます。またレギュレータを介してPicoに3.3 Vを供給します。拡張用ヘッダには3.3 V、GNDピンがあるので、外部デバイスにも電源を供給することができます。
特徴
- 高機能、コンパクトな設計
- 四つのDCモーター、八つのサーボモーターを制御可能
- 27ピンのI/Oと電源、GNDピン
- I2C通信ポート
- ON/OFFスイッチによる電源管理(表示LED付き)
- 端子台、サーボコネクタから電源を供給可能
- thonnyによるMicroPythonプログラミング
仕様
- 電源電圧:3 ~ 10.8 V
- サーボチャンネル:8
- モーターチャンネル:
- DCモーター:4
- ステッピングモーター:2
- モータ電源電圧:電源電圧と同じ
- 許容電流
- 合計:12 A
- モーター毎:1.5 A
- 追加I/Oポート:26 ポート
- 追加GNDポート:8ポート
- 追加3.3 V出力ポート:7ポート
- 寸法(mm):68 × 56 × 10
- PCB板厚(mm):1.6
資料
- データシート(PDF)
- サンプルコード(GitHub)
- MicroPythonをはじめるにあたって(書籍)
- Raspberry Pi Pico
- エディターツール(Thonny)
動画
製造元の希望小売価格:11.0 ポンド(税抜き)
製造元の販売ページ:https://kitronik.co.uk/collections/coding/products/...
商品コード: KITRONIK-5329
