SKU 6379

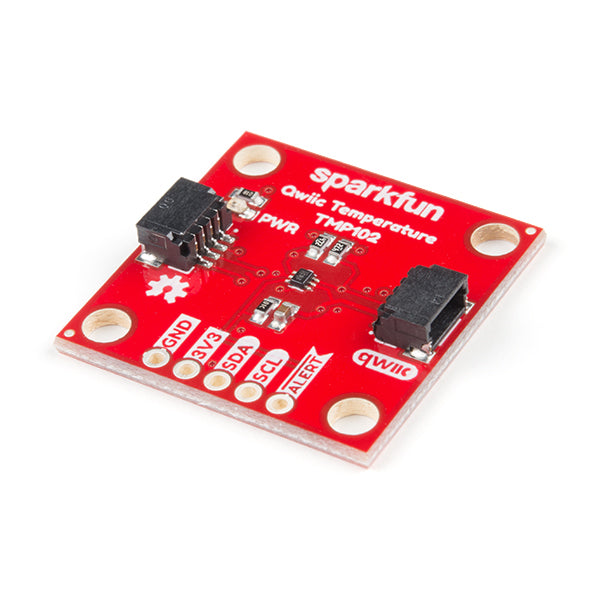

Qwiic - TMP102搭載 デジタル温度センサモジュール

送料区分: 200

商品コード: SFE-SEN-16304

発売日: 2020-06-11

在庫数: 8

短いURL: ssci.to/6379

¥1,251 (税込)
¥1,251 - ¥1,251
Current price ¥1,251

とても簡単に温度を測定できるQwiicデジタル温度センサモジュールです。オリジナルのTMP102搭載 デジタル温度センサモジュールを元に、Qwiicコネクタを追加してプラグアンドプレイのQwiicエコシステムに投入しました。アドレスジャンパーが追加され、ブレッドボード用に、2.54ミリ間隔のピンも搭載しています。

TMP102そのものは、簡単に使用できるテキサスインスツルメンツ製のデジタル温度センサです。アナログ電圧を使って温度を表す温度センサもありますが、TMP102はArduinoのI2Cバスで温度を伝えます。

TMP102は分解能0.0625°Cで読み取り、精度は0.5°Cです。ブレークアウト基板には、 I2C通信用に4.7 kΩプルアップ抵抗が組み込まれており、1.4 ~3.6 Vで動作します。I2C通信はオープンドレイン信号を使うので、レベルシフトは不要です。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • I2Cインターフェース使用
  • I2C アドレス:デフォルト 0x48(他3アドレス利用可能)
  • 12-bit、 0.0625°C分解能
  • 標準温度精度:±0.5°C
  • 3.3 Vセンサ
  • I2Cバス上に同時で四つまでのTMP102センサに対応
  • Qwiicコネクタ× 2

資料


製造元希望小売価格:5.95 ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/16304

商品コード: SFE-SEN-16304
