SKU 5775

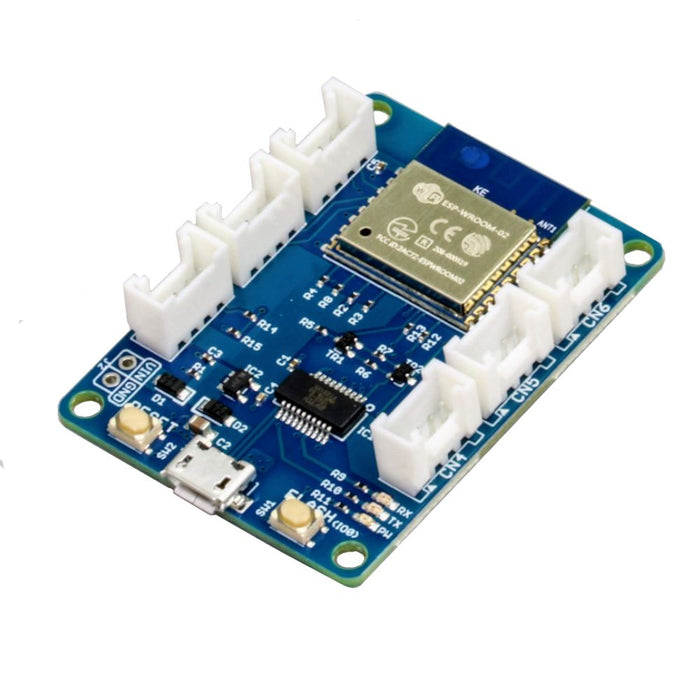

ESPr® Branch(Groveコネクタ付き)

送料区分: 200

商品コード: SSCI-057752

発売日: 2019-11-15

在庫数: 69

短いURL: ssci.to/5775

¥2,750
¥2,750 - ¥2,750
Current price ¥2,750

Espressif Systemsの無線通信モジュール(Wi-Fi)ESP-WROOM-02と、GROVE コネクタ、USB-シリアル変換IC FT231XS、3.3 V レギュレータ、リセットスイッチ、動作モード切替用スイッチが一体となった開発ボードです。

ESPr DeveloperESPr Developer用GROVEシールド と同様の使用感で、GROVEのモジュールを使えます。

基板仕様

  • ESP-WROOM-02 Wi-Fiモジュール搭載
  • 電源
    • Micro USB(DC 5 V )
    • 外部電源入力端子(DC 4.0 ~ 6.0 V)
  • 6個のGROVE コネクタ搭載
    • デジタル入出力 × 2
    • アナログ入力 × 1
    • I2C コネクタ × 3
  • ファームウェア書き換え回路搭載

ファームウェア書き換えについて

ESP-WROOM-02 のファームウェア書き換え手順は、ESPr Developer と同様の手順となっています。

GROVE コネクタについて

基板上には、デジタル入出力 × 2、アナログ入力 × 1、I2C コネクタ × 3 の GROVE コネクタが用意してあり、以下の図のように配置されてます。
CN1 ~ CN4のコネクタは、 ESPr DeveloperESPr Developer用GROVEシールド を組み合わせた場合と互換が取れるように配置してあります。(CN5、CN6 は CN4 とバス接続)


enter image description here

外部電源端子について

リセットスイッチの脇に外部電源用の入力端子が設置してあります。出荷時には未実装状態になっているので、必要に応じてコネクタや端子などを実装してください。入力電圧は 4.0V ~ 6.0Vとなっています。

基板(表)


基板(裏)



資料
