SKU 4439

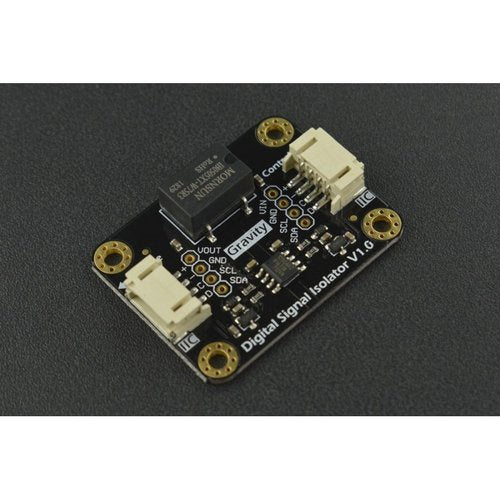

Gravity - デジタルI2Cシグナルアイソレータ

送料区分: 200

商品コード: DFROBOT-DFR0565

発売日: 2018-11-21

在庫数: 8

短いURL: ssci.to/4439

¥3,096 (税込)
¥3,096 - ¥3,096
Current price ¥3,096

I2Cデジタル信号を絶縁し、センサモジュールに絶縁電源を給電することで、センサモジュール間の相互干渉を効果的に防止します。このデジタルシグナルアイソレータは、水量センサが互いに干渉するのを防止するため、複数パラメータの水量検出で使用可能です。

干渉要因となるものがある場合に使用します。例えば、水槽で稼働中のポンプは水中に信号を放出し、水槽中のセンサと干渉します。この場合、センサの安定動作を保証するためには電気的絶縁が必須です。pHセンサや電気導通センサなど、同一電源を共有し、同一容器で測定するので、相互に干渉し正常動作しないことがあります。センサモジュールの安定動作を保証するには、信号と電源の絶縁が必要です。

このデジタルシグナルアイソレータはI2Cデジタル信号専用です。アナログシグナルには、アナログシグナルアイソレータをお使いください。本製品は、オンボードの5 V 絶縁電源チップにより、追加電源なしでセンサモジュールに直接給電が可能です。

DFRobot I2Cコネクタセンサ/モジュールに適した設計で、プラグアンドプレイではんだ付けなしで使えます。お使いの回路に接続すれば電気絶縁できます。制御ボードのセンサモジュールのコードは変更不要です。

注意

  • センサ/モジュールの動作電流にご注意ください。モジュール側出力電流は最大150 mAです。
  • モジュール側(絶縁側)の全ピンはコントローラ側(非絶縁側)のすべてのピンから絶縁されています。それらを短絡させないでください。
  • 動作中、アイソレータが発熱するのは正常です。

特徴

  • 絶縁電源チップ(5 V 0.75 W)搭載で追加電源不要
  • 大半のDFRobot I2Cコネクタセンサ/モジュール互換で、プラグアンドプレイ、はんだ付け不要

仕様

  • 動作電圧:5.0 V
  • コネクタタイプ:PH2.0-4P
  • インターフェースプロトコル:I2C
  • インターフェース信号レベル:HIGH=3.3 V、LOW=0 V
  • 寸法:42 x 32 mm
  • コントローラ側(非絶縁側)
    • 動作電圧:5.0 ± 0.15 V
    • 無負荷電流:15 mA(標準)
  • モジュール側(絶縁側)
    • 出力電圧:5.0 ± 0.15 V
    • 出力電流:150 mA(最大)

内容物

  • 1x Gravity - デジタル I2C シグナルアイソレータ
  • 1x 2線 PH2.0-4P ケーブル
  • 1x Gravity-4P I2C/ UART センサケーブル
  • 2x XH2.54-4 ピンヘッダ
