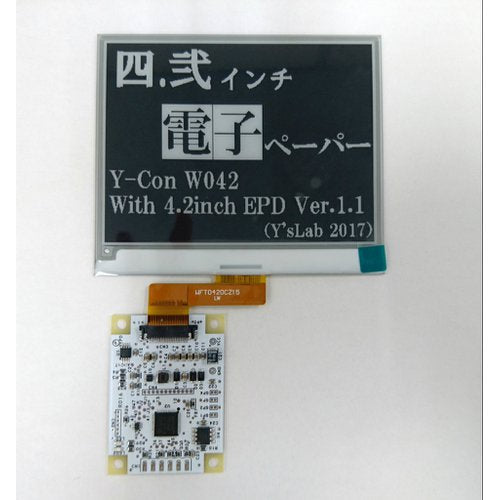

「4.2インチモノクロ（白黒）表示インチ電子ペーパー」と「制御基板」をセットにしたモジュールです。
ホスト（マイコンやPC等）から電源供給と画像データ転送を行うことで電子ペーパーに簡単に描画が可能です。
接続や初期設定、利用例に関してはサポートページをご覧ください。
設計コンセプト
- 薄さ
- 省電力
- 接続のしやすさ
部品として使用できることを主眼に設計しました。開いたままでも、基板に貼り合わせて閉じた状態でも使用できます。
特徴
- 電源が落ちても表示を保持できます。
- 低消費電力です。
- 視野角が大変広いです。
- 強度を増すために電子ペーパーを基板に貼り付けて使用できます。
- 部品として組込み易いように薄型としました。
- 制御は電源とUART通信だけで行えます。
動作モードの種類
本機には三つの動作モードがあります。
| 動作モード | 動作 |
|---|---|
| デモ動作モード | デモ用の5画面を逐次描画します |
| 通常動作モード | ホストから画像データが転送されると描画します |
| コマンド動作モード | ホストと対話方式でコマンドが実行できます |
仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 外形寸法 | 91 mm（H） x 77 mm（V） x 4.3 mm（T） | 基板に貼合せ状態 |
| 重量 | 21グラム | 4.2インチ電子ペーパー＋基板 |
| 有効表示エリア | 84.8 mm（H） x 63.6 mm（V） | 4.2インチ電子ペーパー |
| 電源電圧 | 2.7～3.3 V | |
| 通信方式 | 調歩同期方式 115200 bps、8N1 |
19200 bps設定可 |
| 画像形式 | 400 x 300 px モノクロビットマップファイル |
15,662バイト |
| 動作温度 | 0～40 ℃ | |
| 保存温度 | -25～60 ℃ | |
| 描画時間 |
0 ～ 5 ℃時：約 41.0 秒 5 ～ 10 ℃時：約 19.1 秒 10 ～ 15 ℃時：約 18.9 秒 15 ～ 20 ℃時：約 17.2 秒 20 ～ 25 ℃時：約 14.6 秒 25 ～ 30 ℃時：約 10.1 秒 30 ～ 35 ℃時：約 10.1 秒 35 ～ 40 ℃時：約 10.1 秒 |
通信時間を除く |
資料
- サポートページ
- かんたんマニュアル
- 資料ダウンロードページ
- Y-Con P020の試作デモ動画【参考】
_株式会社ワイズ・ラブさんからの受託販売商品です。_輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
