《お取り寄せ商品》Pi-field - ラズベリーパイ屋外稼動キット(3Gモデル)--販売終了

送料区分: 650

販売終了

商品コード: MECHATRAX-PI-FIELD

発売日: 2017-10-17

短いURL: ssci.to/3502

売り切れ
¥217,800 (税込)
¥217,800 - ¥217,800
Current price ¥217,800

当製品はお取り寄せ商品です。他の商品と同時にご注文いただいた場合は別々に出荷されます。代引き注文はお請けできません。_また、 当製品は組立後、メカトラックス株式会社より出荷されます。出荷情報の共有目的に限り、メカトラックス株式会社へ顧客情報の提供を行います_。予めご了承ください。

この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います。ご注文と代金支払いが完了し次第、組立を開始し、出荷します。出荷元在庫がある場合の納期は10日~14日ほどです。まとめて注文いただいた場合、注文が集中した場合にさらに納期をいただくことがございます。

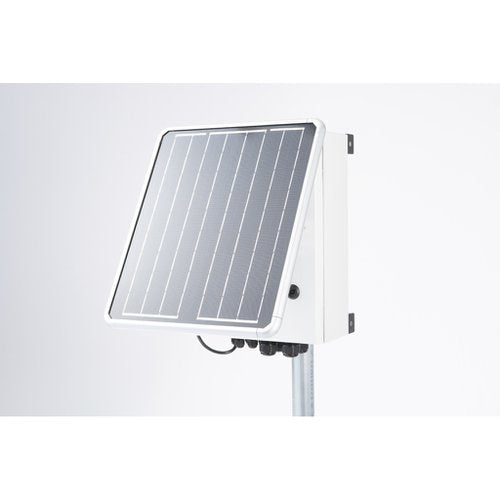

当製品は、屋外などの電源やネットワーク環境がない場所でもRaspberry Piを使用した環境モニタリング等が可能となる、屋外稼動キットです。Raspberry Pi(機種選択可)や太陽光パネル、チャージコントローラ、蓄電池、3G通信モジュールなど必要機材一式を防水ボックスに一体化しています。

Raspberry Piは消費電力が比較的大きく、通信機能も有線/無線LAN等のみで、屋外での環境モニタリング等には電源や通信環境が別途必要です。当製品はこれら全てを防水ボックスで一体化、弊社電源管理モジュール「slee-Pi」の間欠動作機能を活用することで、大幅な小型化も実現しています。

当製品はハードウエアのみです。SIMカードは別途、NTTドコモ回線(ドコモ系MVNO可)の標準サイズのものをご用意頂く必要があります。

仕様

  • 電源・通信環境不要、間欠動作の採用で小型化を実現
  • CPUボードにはRaspberry Piを採用、情報や事例、周辺機器も充実
  • Raspberry Piや電源部材等内容物は固定/配線済み

内容物

file

file

file

※実際の製品には単管パイプとパイプキャッチは付属しません(写真二枚目、三枚目)。

  • Raspberry Pi 3 Model B
  • Raspberry Pi用3G通信モジュール(メカトラックス、3GPI)
  • Raspberry Pi用電源管理・死活監視モジュール(メカトラックス、slee-Pi)
  • 太陽光パネル(エル光源 FDS-RCF020M(20W))
  • 鉛蓄電池(電菱、JC20-12、12 V 20 Ah)
  • 太陽光電池充放電コントローラ(電菱 SA-MN05-8)
  • 防水ボックス(FIBOX ARCA403015)
  • 蓄電池側保護回路(三菱電機 CP30-BA1P1-M3AA(定格 3A))
  • 出力側保護回路(三菱電機 CP30-BA1P1-M3AA(定格 3A))
  • 汎用ケーブルグランド(日本エイ・ヴィー・シー MG25A-10B(対応ケーブル径 6.0~10.5mm))× 4
  • 汎用ケーブルグランド(日本エイ・ヴィー・シー MG12A-08B(対応ケーブル径 4.5~7.8mm))× 4
  • 背面アルミフレーム(ミスミ 40 mm 角溝幅 10 mm NFSL8-4040)

他、開発時の電源供給用に AC アダプタ(12 V 5 A)を付属(稼動時は使用しません)。

パネル開閉写真

file

file

file

資料

旧バージョン内容物など

file

file

file
