CANDYLINE-003
SKU 3443

CANDY Pi Lite 3Gモデル--販売終了

送料区分: 650

販売終了

商品コード: CANDYLINE-003

発売日: 2017-08-31

短いURL: ssci.to/3443

売り切れ
¥14,278 （税込）
¥14,278 - ¥14,278
¥14,278

本製品には、Raspberry Pi本体、SIM、およびUSBケーブルなどは同梱されません。

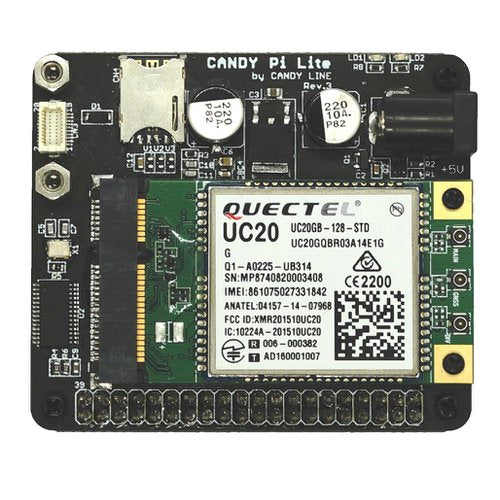

CANDY Pi Lite 3Gモデルは低速〜中速通信に適したRaspberry Pi・Tinker Board向け3G通信ボードです。LTEPi for Dは数十Mbps以上もの高速通信と3GとLTE両方の回線に1機種で対応する高機能モデルでしたが、CANDY Pi Liteでは機能を絞り込み、3G対応機種かLTE対応機種かを分けることにより、速度が限られた通信環境において効果的に動作するようにハードウェア、ソフトウェアの両面から全体的に最適化しました。

CANDY LINEで接続を確認したSIMは以下の通りです。

  • SORACOM Air SIM
  • SORACOM Air SIM card（plan01）
  • SORACOM Air SIM card（plan01ーlow＿data＿volume）
  • OCNモバイルONE（3G APN）

シリアル接続とUSB接続の両対応

標準使用時には、Raspberry Piからシリアル接続で通信モジュールを使用します。このためLTEPi for Dと異なり、USBケーブルを用いない分、コンパクトにご利用いただけます。シリアル接続を用いた場合は、最大通信速度は技術規格上約460 Kbpsとなります。また、付属のUSB拡張ボードを使用した状態では、LTEPi for Dと同じようにUSBケーブルを利用することにより、USB接続で通信モジュールをご利用いただけます。USB接続を行なった場合の通信速度は下り最大14.4 Mbps/上り最大5.76 Mbpsです。

※通信速度は技術規格上の最大値であり、実使用速度を示すものではありません。

USB拡張ボード使用時
file

よりスリムに、よりコンパクトに、省スペース設計

より小さく、薄く収められるように設計したことで、限られたスペースの機器や設備にも、これまでよりも適合しやすくしています。さらに上に別のボードを載せても、これまでよりスリムになります。

RASPBERRY PIのUARTを占有しない、スマートな設計

CANDY Pi Lite標準使用時のシリアル接続ではRaspberry Piの限られたUARTを占有しないため、すでにUARTをお使いの方やRaspberry Pi 3のBluetoothをお使いの方も、本ボードを取り付けて利用することができます。

USB拡張ボードで新しいUARTも利用可能に

付属のUSB拡張ボードは、通信モジュールをRaspberry PiとUSB接続する役割に加え、さらに新しいUARTポートも提供します。このUARTを経由して、Raspberry Piから別のUART機器を接続して通信することも可能です。このUARTを使うシリアルポートは、標準的なインストール手順（現在は未公開です）だけで利用することができます。

※USB拡張ボードに取り付けるピンは同梱していません。

USB拡張ボード
file

DCジャックを標準搭載

CANDY Pi LiteではDCジャックも標準搭載したことで、5 VのACアダプターをご利用いただけます。ACアダプターをご利用の場合は、Raspberry Piへの給電も行います。CANDY Pi Lite自体は、USB給電されたRaspberry Piでも動作することは可能です。しかし、ご利用の状況によっては電力が不足する場合もございますので、実際のご利用シーンに合わせてACアダプターをご利用するか、Raspberry Piからの給電をされるかご判断ください。

省データ通信量利用のための設定

インターネットへ接続するソフトウェアは、なるべく余計なインターネット接続を行わないように標準で設定されています。一方でこのような設定がご利用シーンに合わない場合は、ご利用者の方が変更することが可能です。

外部の攻撃から守る、自動ファイヤーウォール設定

CANDY Pi Lite向けのソフトウェアをインストールすると、自動的にUFW（Uncomplicated Firewall、簡単設定ファイヤーウォール）と呼ばれるツールを利用してファイヤーウォールを設定します。これにより、外部からのアクセスを遮断することができるようになります。これは、インターネット接続時にキャリア側からグローバルIPが割り当てられることがあり、外部からのRaspberry Piに対するアクセスについて無防備になるおそれがあるため、アクセスを制限するような仕組みとして設定しているものです。

ビジュアルプログラミングツール CANDY RED

標準のインストール手順に従うと、自動的にビジュアルプログラミングツールCANDY RED（キャンディレッド）をご利用いただけます。GUIデスクトップからブラウザーで、あるいはLAN/無線LAN経由でパソコンやタブレットでエディターにアクセスしてRaspberry Pi上にプログラムを配置することができるようになります。

利用可能なRaspberry Pi

利用可能な地域

日本国内でご利用いただけます。日本国外のグローバルエリアにつきましては、通信モジュールとしてはご利用可能な国や地域がございますが当社では未確認です。

仕様

  • サイズ
    • 標準使用時：65mmx56mm
    • 付属USB拡張ボード装着時：85mmx56mm（USBケーブル接続部分は除く）
  • 電源・電圧：DC 5 V
  • 対応SIMサイズ：nano（ナノ）SIM
  • 対応周波数・バンド
    • UMTS：800/850/900/1900/2100 MHz
    • GSM：850/900/1800/1900 MHz（日本国外のみ）
  • 通信速度
    • 標準使用時：下り上り共に最大約460 Kbps
    • 付属USB拡張ボード使用時：下り最大14.4 Mbps／上り最大5.76 Mbps
      ※いずれの通信速度も技術規格上の最大値であり、実使用速度を示すものではありません。
  • GNSS/GPS
    • 通信モジュールはGNSSに対応しています。GNSSのコネクターにアンテナを取り付けてご利用いただけます。
    • CANDY LINEの提供するソフトウェアには現在GNSSを利用する機能は含まれていません。

内容物

  • 3G通信モジュール（LTE回線は使用できません）
  • Raspberry Pi本体取り付け用スペーサーとビス
  • アンテナセット（アンテナ1本、アンテナ接続用同軸ケーブル1本）
    • 2018年8月24日出荷分よりアンテナとケーブルの本数が1本となりました。
  • USB拡張ボード（USBケーブルは付属しておりません）

資料

_株式会社 CANDY LINEからの受託販売商品です。 _
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。下記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
