bCore2--販売終了
送料区分: 200
販売終了
商品コード: VGBDW-013
発売日: 2017-02-09
短いURL: ssci.to/3141

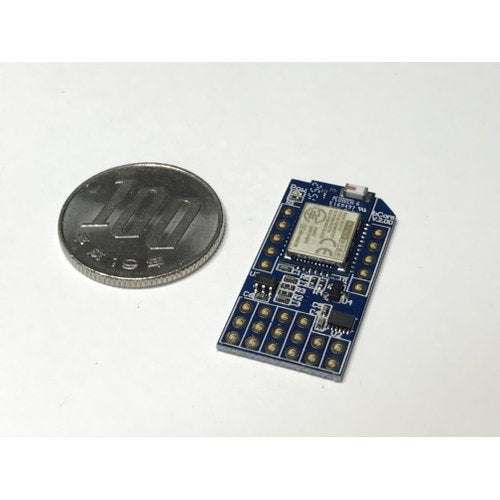

bCore2は、汎用多目的超小型BLEリモコンロボットコアユニットです。本製品はピンヘッダコネクタ未実装です。
技適対応のBLEモジュール（BLE113）と周辺回路を組み込んだ超小型基板にファームウェアを焼きこんだbCoreと、iOSアプリ「bDriver」、またはAndroidアプリ「bCore Dirver for Android」を用いることで、誰もが簡単にスマホやタブレットからコントロールできる超小型ロボットを製作できます。
ファームは既に焼かれているので、ユーザーはラジコンサーボとモーターと電池をbCoreに繋ぎ、スチロール素材や木材、3Dプリンタなど、好みの方法でロボットのガワを制作するだけで自由に自分のロボットを開発することができます。
bCore Ver.1.10との違い
- 基板と電源や信号などを引き出すコネクタが、安価で入手性がよくバリエーションも豊富な2.54 mmピッチのピンコネクタ、ピンヘッダになりました。
- コネクタ未実装タイプ（本製品）と、カラーピンヘッダ実装済み（VGBDW-014）の2タイプで提供します。
- コネクタ未実装タイプ（本製品）は、ストレート、L字などお好きなピンヘッダもしくはピンコネクタを表、裏好きな方に実装して利用していただきます。
- カラーピンヘッダ実装済みタイプ（VGBDW-014）は、ブレッドボード用のジャンパケーブル等を直接刺せるため半田付け無しで利用できます。
- 一般的な2.54 mmピッチのラジコンサーボを最大4個まで基板に直接繋いで使用できます。（動作電圧等で制約あり、詳細別記）
- 出力ポートが1個から4個に増えました。3.3 Vで点灯可能なLEDを4個まで個別に点灯/消灯できます。
- 外形が細長くなりました。面積は変わっていません。
- 部品の見直し、調達の改善などコストダウンで更にお安くなりました。
特徴
- 四つのラジコンサーボをiPhoneなどから操作することで、ロボットの関節をコントロール
- 二つのモーターの速度を疑似的にiPhoneなどから操作することで、ロボットの車輪をコントロール
- 一つのポートのオン/オフをiPhoneなどから操作することで、ロボットに取り付けたLEDの点灯/消灯をコントロール
- ロボットの電池電圧をiPhoneなどの端末上で確認
仕様
- 外形サイズ：31.2 mm x 15.8 mm x 3.2 mm
- 重量：約3 g
- コネクタ：2.54 mmピッチのピンヘッダ、ピンコネクタ等が利用可能
- 搭載BLEモジュール：BLE113-A-v1（シリコンラボラトリーズ製）
※技適、FCC、CE対応製品です。日本、アメリカ、EU各国での使用が可能です。 - 電源入力電圧：1.8 V～5.5 V
- 内部ロジック電圧：3.3 V
資料
※注意事項
本品は、一般的な民生用製品ではありません。
- 印加電圧や接続するモーター等を間違えた場合、本品の故障のみならず、周囲への被害（発煙、発火など）が生じる可能性があります。
- 使用条件によっては発熱することがあり、火傷などの原因となる可能性があります。
- モーターなどを使った機構部分は、挟み込みや衝突などにより物品の破損や怪我の原因となることがあります。
これらの事象に関して、スイッチサイエンス及びVagabond Worksでは一切の責任は負いません。利用者の責任において安全対策を行ったうえで管理・使用してください。
全数動作確認検査をして出荷しております。使用方法次第で簡単に破壊できますので、返品交換は基本的に行いません。ご了承ください。
Vagabond Worksさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
