SKU 2740

ESPr® IR 赤外線リモコン

送料区分: 200

商品コード: SSCI-027403

発売日: 2016-05-19

在庫数: 5

短いURL: ssci.to/2740

¥3,080
¥3,080 - ¥3,080
Current price ¥3,080

ESP-WROOM-02搭載のフラッシュは2MBです。

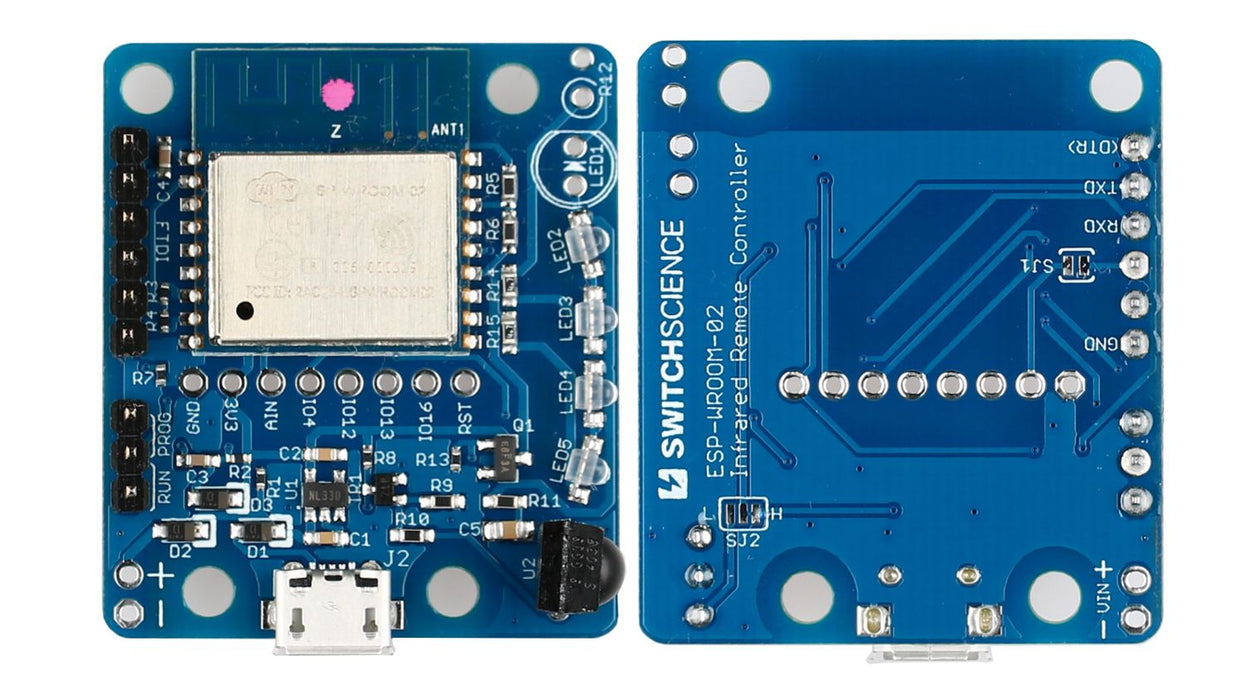

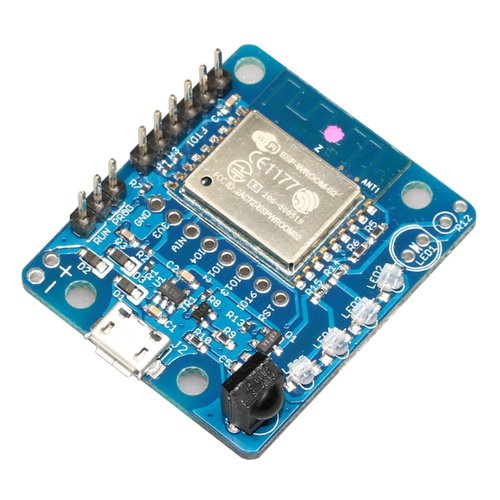

ESP-WROOM-02 Wi-Fiモジュールと赤外線LED、赤外線リモコン受信モジュールを搭載したボードです。Wi-Fiを使ってエアコンなどをコントロールできるようになります。

赤外線リモコン受信モジュールも搭載していますので、プログラム次第で使いたい機器のリモコンコードを学習させることも可能です。

プログラムの書き込み、実行の切替はジャンパソケットの差し替えで行います。プログラムの書き込みにはFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)が必要です。

file

仕様

  • ESP-WROOM-02 Wi-Fiモジュール搭載
  • 電源:
    • Micro USB (DC 5 V 給電のみ)
    • VIN端子(DC 3.7~6 V)
  • 赤外線LED x 4個搭載 (GPIO14に接続)
  • 赤外線LED増設可能(LED1 R12)
  • 赤外線リモコン受信モジュール搭載 (GPIO5に接続)
  • ファームウェア書き換え
  • 外部回路接続用ピン:
    • 3.3Vout , GND
    • GPIO4 , GPIO12 , GPIO13 , GPIO16 , RESET
    • AIN : アナログ入力 (0~3.3 V) 抵抗分圧で0~1Vに変換済み
  • 電源用LEDは非搭載

内容物

  • 基板本体 x 1
  • ジャンパソケット x 1

資料

商品コード: SSCI-027403
