SKU 253

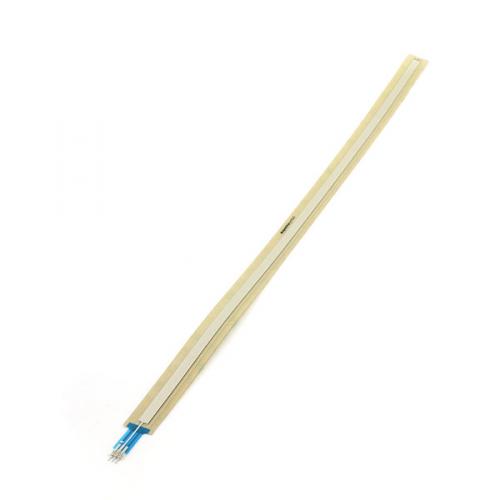

SoftPot接触位置センサ500mm--販売終了

送料区分: 650

販売終了

商品コード: SPECTRASYMBOL-004

発売日: 2009-11-26

短いURL: ssci.to/253

売り切れ
¥3,883
¥3,883 - ¥3,883
Current price ¥3,883

こちらの商品について在庫販売を終了いたしました。製造元での生産は続いていますので、20~30個など、まとまった数量ご入用でしたらお取り寄せいたします。仕入元の在庫状況にもよりますが、納期はおよそ2~3ヶ月程かかります。ご入用の際はお問い合わせよりご連絡ください。


押した位置がわかるセンサ、もしくは可変抵抗器=ポテンショメータです。

可変抵抗器っていうと、通常は「ボリューム」ですよね。ボリュームには足が3本あって、左右の足の間の長い抵抗体がつながっていて、その抵抗体のどこかの位置に真ん中の足が接触するという構造になっています。この商品もまったく同じ構造です。違うのは、抵抗体がまっすぐ直線になっていること、押していない時には真ん中の足が抵抗体に接触していないことです。

このことにより、押しているかどうかも検出することができます。ただし、押していない場合にはハイインピーダンスになってしまうので、ちょっと大きめの抵抗でプルアップかプルダウンするべきでしょう。

抵抗体の抵抗値=左右の足の間の抵抗値は20kΩくらいです。裏側には、粘着テープがついています。足は2.54mmピッチなので、ブレッドボードでも使えます。

ちょっとお高めになっています。すみません。

とても長いものなので大きめの箱にくるっと曲げて納め、発送します。箱から出して少しおけば曲がりは直るはず。負担が掛からぬように梱包いたしますが、ちょっとでも曲がるのが嫌だという方は別経路からの入手をお勧めいたします。また、届いたら早めに箱から出して保管してください。

販売元希望小売価格:16.95ドル(税別)
販売元の販売ページ:http://www.sparkfun.com/…

商品コード: SPECTRASYMBOL-004
