ちょっとすごいロガー(NinjaScan-Light)--販売終了

送料区分: 200

販売終了

商品コード: INA111-001

発売日: 2014-09-02

短いURL: ssci.to/1899

売り切れ
¥21,389 (税込)
¥21,389 - ¥21,389
Current price ¥21,389

本製品は取り扱いを停止、販売終了としております。置き換え品の取り扱いを開始しました。

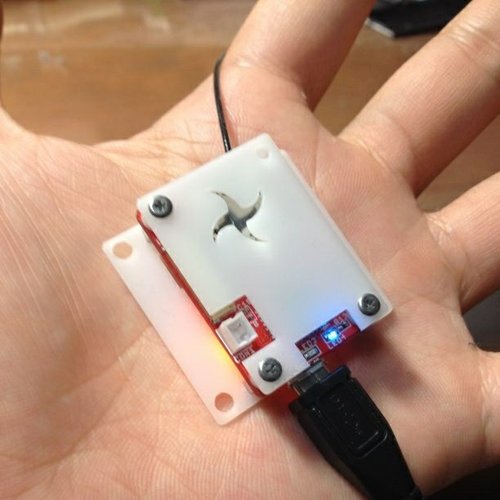

ちょっとすごいロガーは小さいながら強力で便利なGPS・気圧計搭載の慣性計測装置(Inertial Measurement Unit)です。 fenrirさんが開発を主導しているオープンソースハードウェア(Creative Commons+New BSD)を商品化したものです。 3軸の加速度センサ、3軸のジャイロセンサ、3軸の地磁気センサ、気圧計、GPS受信機、温度センサを搭載しています。 センサ計測データはmicroSDカードへの書き込みとUSB接続でリアルタイム計測が可能です。 付属のPCソフトを使えばExcelで読み取れる形式(csv形式)に変換することも可能です。

詳細

加速度ジャイロは100Hz(10ms)、地磁気は約2Hz(640ms)、気圧約3Hz(320ms),GPSの位置5Hz(200ms)で出力されるデータを取得します。マイコンに書き込まれているファームウェアはオープンソースで、書き換えることも可能です。microSDはSDHCにも対応し、容量の大きなmicroSDも使えます。 電源はUSB給電、リチウムイオンポリマー電池(1セル=3.7V)のどちらも使えます。PCやスマホ用モバイルバッテリーから電源をとって使うことができます。接続したリチウムポリマー電池は、USBから給電することで充電できます。 Windowsで利用する方向けにログデータをCSVファイルに変換するGUIツール[ZIP]が用意されています。こちらのソフトもオープンソース化されています。

ハードウェア機能

  • USB接続機能を備えた Silicon Laboratories C8051F381マイコン
  • u-blox社製 NEO-6シリーズGPS受信機
  • 6自由度(3軸加速度、3軸角速度)の慣性センサのInvensense社製 MPU-6000
  • 3軸の地磁気センサのFreescale社製MAG3110
  • 大気圧センサのMeasurement specialties社製MS5611
  • Li-Ion電池の充電機能を備えたLinear Technology社製パワー管理ICの LTC3550
  • microSDHC、およびFAT32をサポートするmicroSDソケット

ina111さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。下記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
