MCP23017 GPIO拡張Breakout for Raspberry Pi（α版）--販売終了
送料区分: 200
販売終了
商品コード: SSCI-015356
発売日: 2013-11-20
短いURL: ssci.to/1535
※ 正式版がリリースされましたので、こちらの製品は販売終了となりました。なお正式版はこちら ⇒「MCP23017 Raspberry Pi用GPIOエクスパンダ」
Microchip社のMCP23017を搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が広いため、3.3V・5.0Vのどちらでも動作します。
α版(試作品)なので在庫限りです。少々変更を加えて正式版を発売する予定です。
特徴
- 動作電圧 1.8V～5.5V
- 16ポート(8ポート×2グループ)の汎用I/Oのコントロールが可能
- 各ポートは独立に入力・出力の設定が可能
- I2C用プルアップ抵抗付き
- I2Cアドレス設定用半田ジャンパ×3あり
- 面実装部品は実装済み
- 基板の色は青
- 基板の大きさは、20.32mm×58.42m(縦×横)
- α版につき数量限定です。
- 基板上の追加回路はMCP23017のリセット回路です。

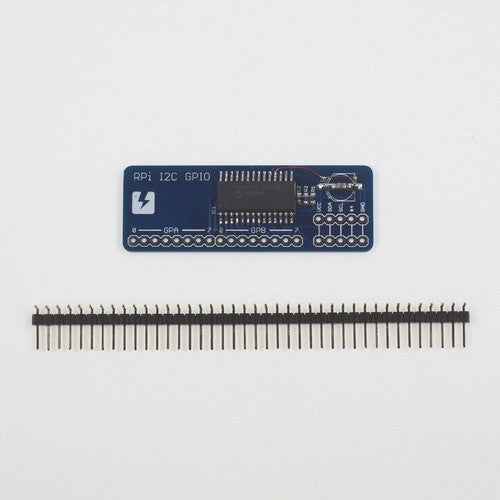

キット内容
- 部品実装済み基板×1
- 1×40ピンヘッダ（ライトアングル）×１
※ピンヘッダはご利用用途に合わせて半田付けしてください。
回路図
ICに関する資料は、以下のサイトを参考にしてください。
http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en023499
完成品(表)
付属のピンヘッダを半田付けすると、以下の写真のようになります。
※基板上のジャンパ線と追加ＣＲは、MCP23017のリセット回路です。
完成品(裏)
製品使用例
応用使用例
コネクタバリエーションの一例です。
1×5のライトアングルソケットとシングルラインピンヘッダを利用すると、写真のようにRaspberry Piに直接挿せるモジュールになります。
