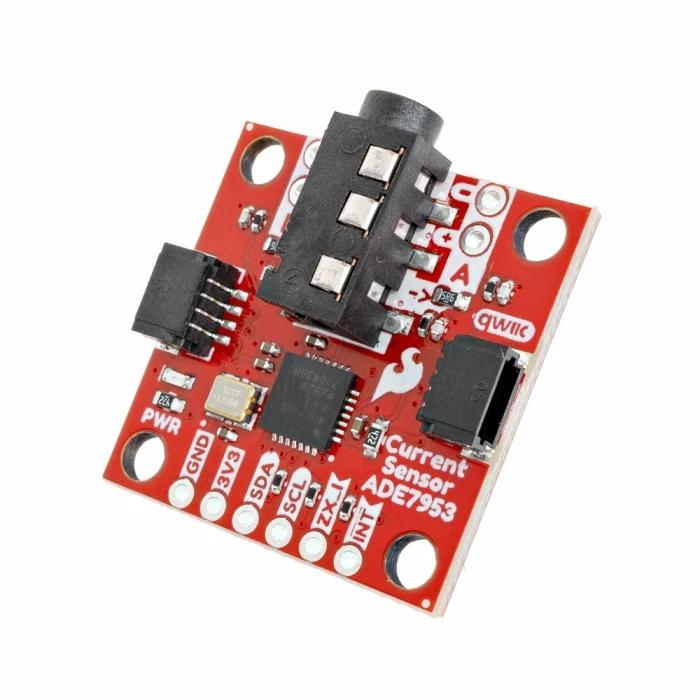

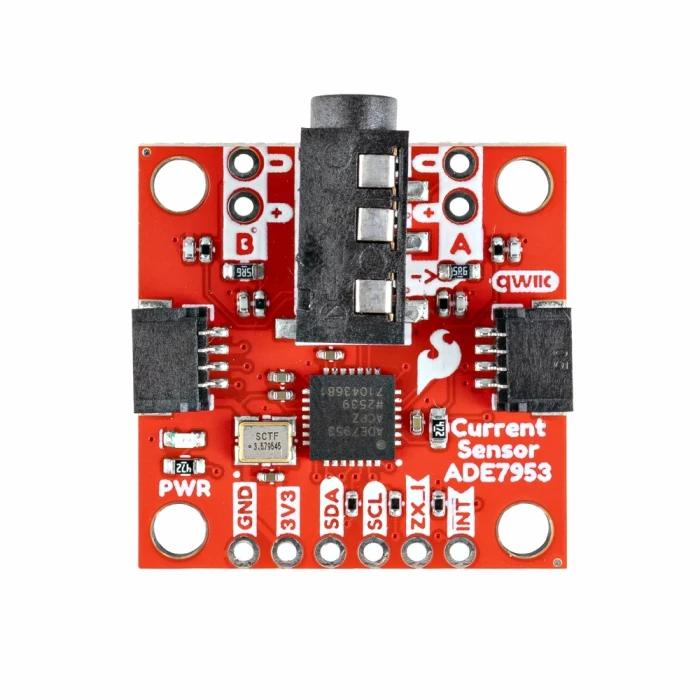

Qwiic - ADE7953搭載 非接触型AC電流センサモジュール

別売りのスプリットコア変流器（クランプ式電流センサ）と組み合わせてAC電流を測定できる、ADE7953搭載、Qwiic接続の非接触型電流センサモジュールです。

2系統の電流入力チャンネルを備え、チャンネルAは3.5 mmジャックおよびスルーホール、チャンネルBはスルーホールから入力できます。2 x Qwiicコネクタを備え、デフォルトではI²C経由で測定値を取得可能、基板上のジャンパを切り替えることでUARTでの通信にも対応できます。また、電流波形のゼロクロスを出力するZX_I端子や、過電流などのイベントを通知できるIRQ端子も引き出されています。

特徴

• Analog Devices製ADE7953を搭載
• AC電流のRMS値を測定可能
• 2系統の電流入力チャンネルを搭載
• チャンネルAに3.5 mm TRRSジャックを搭載、スプリットコア変流器と接続可能
• 2 x Qwiicコネクタを搭載
• I²C経由で測定値を取得可能
• I²Cアドレス：0x38
• PGAゲインを設定可能
• 電流波形のゼロクロスを検出するZX_I端子を搭載
• イベント通知用のIRQ端子を搭載
• 赤色電源LEDを搭載
• Arduino用ライブラリを利用可能

仕様

• 搭載IC：Analog Devices ADE7953
• 測定対象：AC電流
• 電流入力チャンネル：2
  • チャンネルA：3.5 mm TRRSジャック、スルーホール
  • チャンネルB：スルーホール
• 推奨CT変流比：2000：1（3.5 mmジャック使用時）
• スルーホールから直接入力する場合の電流：100 mA未満
• 通信インターフェース：
  • I²C（標準）
  • UART（基板上のジャンパ設定を変更して使用）
• I²Cアドレス：0x38
• 電源電圧：3.3 V
• 有効電力および無効電力の測定誤差：0.1%未満（ダイナミックレンジ 3000:1）
• 電流RMS測定誤差：0.2%未満（ダイナミックレンジ1000:1、チャンネルA）
• 測定帯域幅：1.24 kHz
• PGAゲイン：最大22倍
• コネクタ：
  • 2 x Qwiicコネクタ
  • 1 x 3.5 mm TRRSジャック
• スルーホール信号：3V3、GND、SDA、SCL、ZX_I、IRQ
• 基板寸法：25.4 x 25.4 mm

資料

• 使用ガイド
• 回路図（PDF）
• 基板寸法図
• ADE7953データシート（PDF）
• Arduino用ライブラリ

商品コード: SFE-SEN-31409
