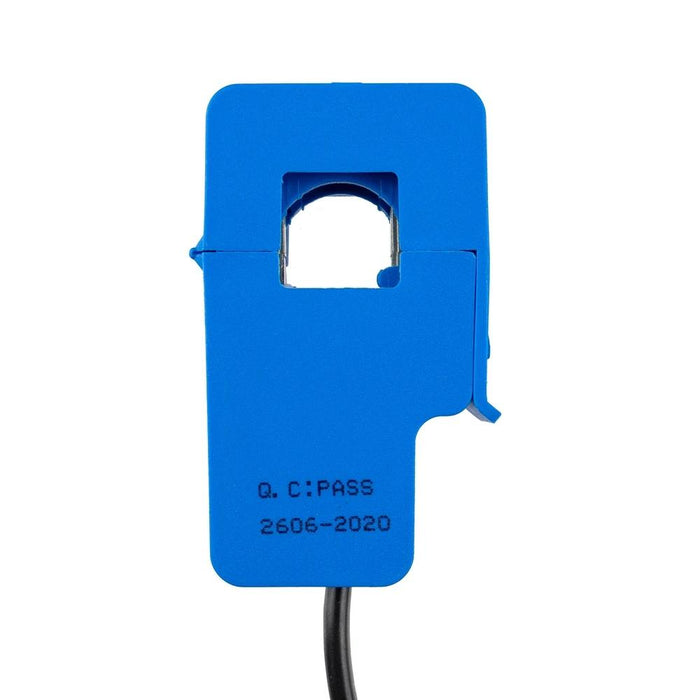

スプリットコア変流器 100A入力/50mA出力

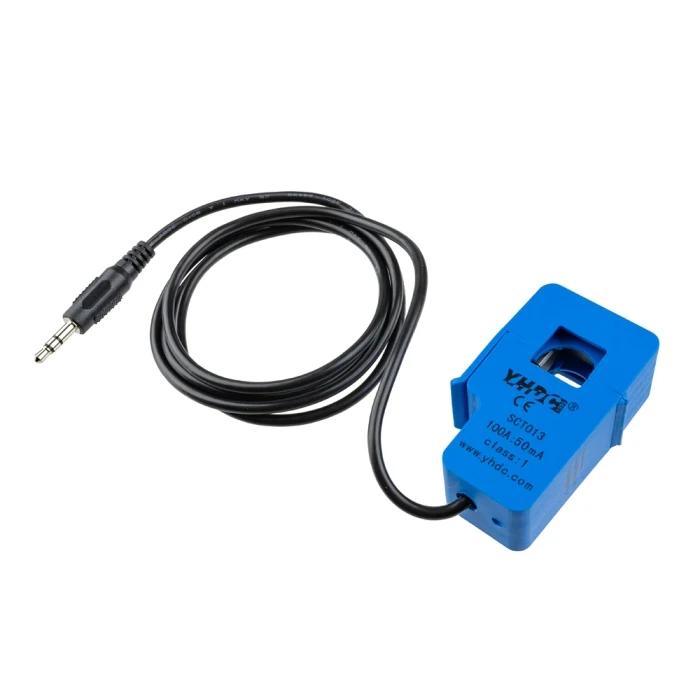

出力に3.5 mm TRSプラグを備え、Qwiic - ADE7953搭載 非接触型AC電流センサモジュールと組み合わせることで、回路を切断せずに交流電流を測定できるクランプ式のスプリットコア変流器です。ハンダ付け不要で高出力のACライン監視用電流センサを実現できます。

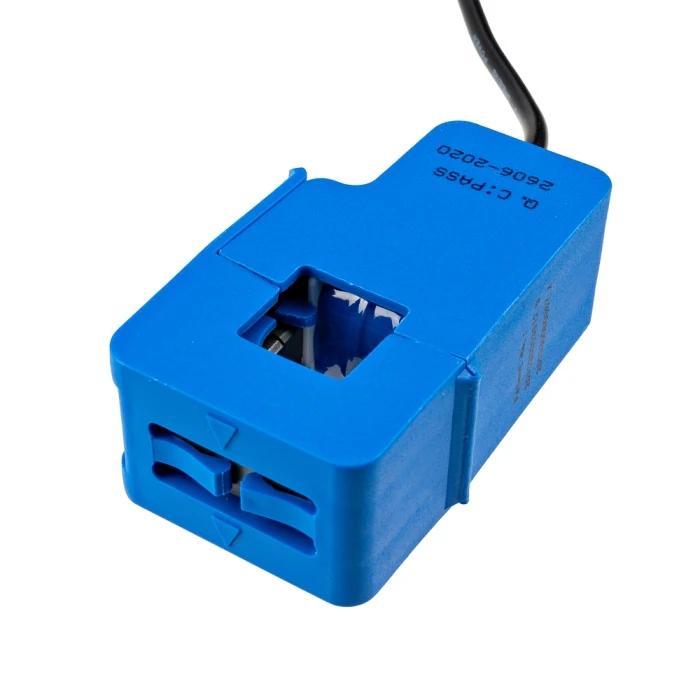

定格入力電流は100 Aで、100 A入力時に50 mAを出力し、50Hz～150kHzの周波数範囲に対応します。ヒンジ付きのコアを開き、測定対象の導体を挟んで使用できます。コアの開口部は13 x 13 mmです。

特長

• 回路を切断せずに交流電流を測定できるスプリットコア構造
• 定格入力電流100 A
• 100 A入力時に50 mAを出力
• 50 Hz～150 kHzの周波数範囲
• 13 x 13 mmの開口部
• 3.5 mm TRSプラグを装備
• 1000回以上の開閉に耐えるヒンジ構造
• UL94-V0規格準拠の難燃性筐体

仕様

• 定格入力電流：100 A
• 変流比：100 A:50 mA
• 出力方式：電流出力
• 周波数範囲：50 Hz～150 kHz
• 非直線性：±3%（定格入力電流の10～120%）
• 開口部寸法：13 mm x 13 mm
• コア：フェライト
• 出力端子：3.5 mm TRSプラグ
• 開閉回数：1000回以上
• 絶縁耐圧：6000 V AC（1分間）
• ハウジング難燃性：UL94-V0
• 動作温度範囲：-25～70℃

資料

• データシート

商品コード: SFE-SEN-31899
