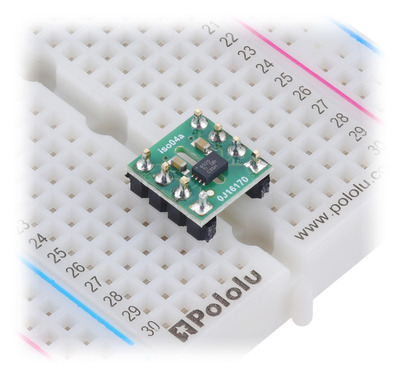

ISO6520搭載 2チャンネルデジタルアイソレータモジュール（High出力）
送料区分: 200
商品コード: POLOLU-5746
発売日: 2026-07-06
在庫数: 10
短いURL: ssci.to/11265

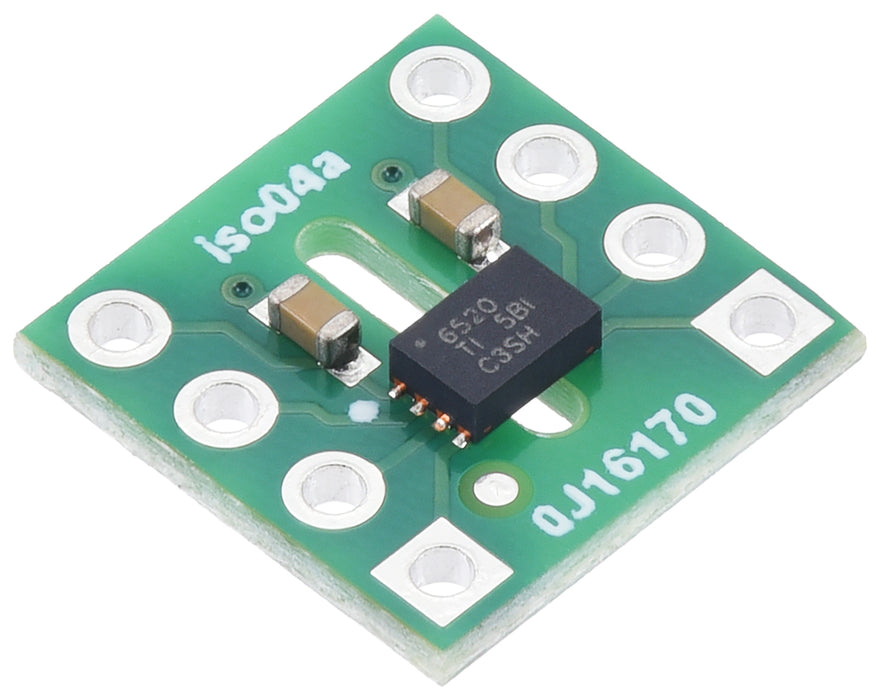

Texas Instruments社の汎用機能絶縁チップISO6520が搭載されたデジタルアイソレータモジュールです。デバイス間でガルバニック絶縁されたデジタル通信をチャンネルあたり最大50 Mbpsで行えます。チャンネルは順方向を二つ備え、入力電源や信号が失われた場合には、デフォルトでhigh状態になるように設定されています。
絶縁により、一方の電流が反対側に流れることはなく、誤った接続や間違った電圧が発生しても伝播することはないので、反対側のデバイスにダメージを与えることがありません。また、ロジック電圧レベルが両側で異なっていても使用できるので、レベルシフタとしても機能します。
ISO652xデジタルアイソレータ
| SKU | IC | デフォルト出力 | チャンネル数 | 最大データレート | 動作電圧 | 最小PCB沿面距離 | 寸法 | |
 ISO652x モジュール |
11264 | ISO6521 | high | 1 x 順方向 1 x 逆方向 |
50 Mbps | 450 VRMS | 2.8 mm | 10.2 x 10.2 mm |
| 11265 (本製品) | ISO6520 | high | 2 x 順方向 0 x 逆方向 |

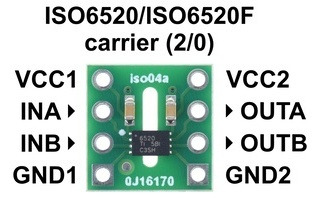

| ピン | 入出力 | 説明 |
| VCC1 | 一次側電源（1.71～1.89 V or 2.25～5.5 V） VCC1が1.05～1.71 V/1.89～2.25 Vでは一次側出力状態は不定。 |
|
| GND1 | VCC1グランド。 GND2とは非接続。 | |
| VCC2 | 二次側電源（1.71～1.89 V or 2.25～5.5 V） VCC2が1.05～1.71 V/1.89～2.25 Vでは二次側出力状態は不定。 |
|
| GND2 | VCC2用グランド。GND1とは非接続。 | |
| INA | 入力 | チャンネルA入力 |
| INB | 入力 | チャンネルB入力 |
| OUTA | 出力 | チャンネルA出力 |
| OUTB | 出力 | チャンネルB出力 |

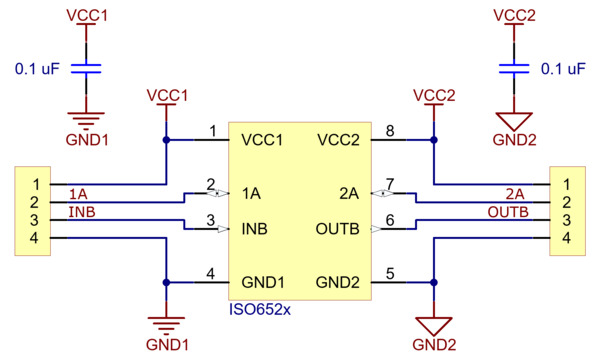

回路図
絶縁定格とボード沿面距離について

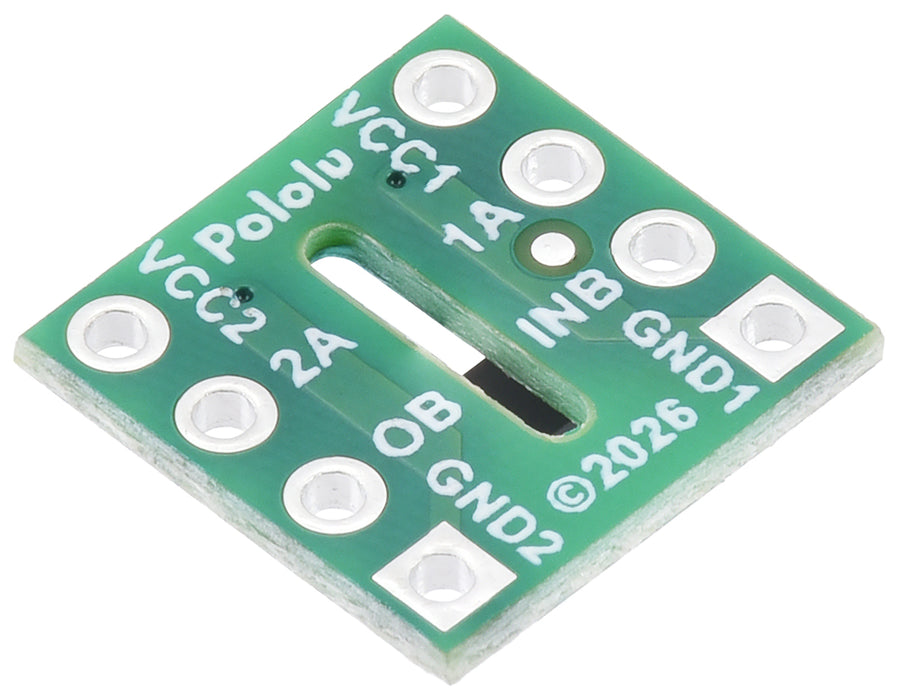

ISO652x は、メーカー定格動作電圧450 VRMSの機能絶縁を行います。IC のクリアランスと沿面距離は2.2 mm以上で、モジュールのPCBにはICの下にルーター加工されたスロットが設けられることで、PCBの沿面距離は2.8 mmが確保されています。一般的な目安として、汚れていないFR4 PCBでは、100 VRMSの絶縁に約1 mmの沿面距離が必要とされます。なお、本モジュールは特定の安全規格の認証を受けていません。
仕様
| 諸元 | |
| 最大データレート | 50 Mbps |
| 最小動作電圧 | 1.71 V |
| 最大動作電圧 | 5.5 V |
| チャンネル方向 | 2 x 順方向、0 x 逆方向 |
| デフォルト出力 | H |
| 動作絶縁電圧 | 450 VRMS |
| IC部品番号 | ISO6520 |
| 寸法 | 10.2mm × 10.2mm × 2.8mm |
| 重量 | 0.2 g |
資料
- 寸法図 (343k pdf)
- TI ISO652x データシート
