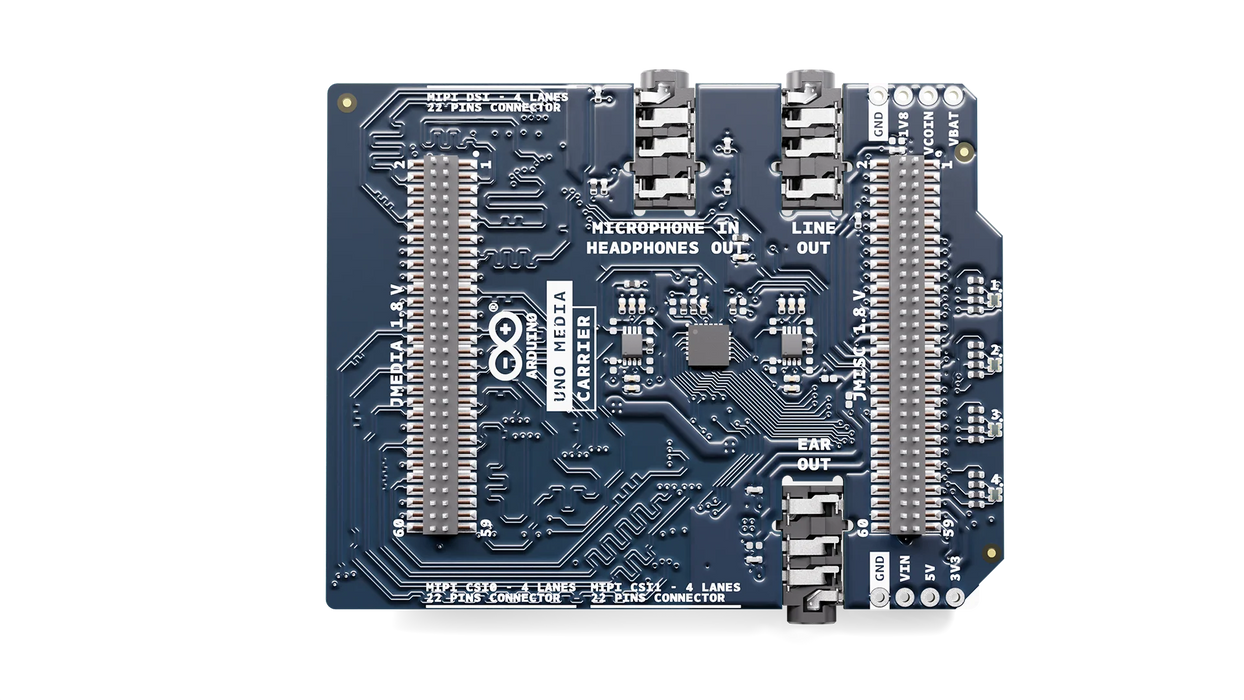

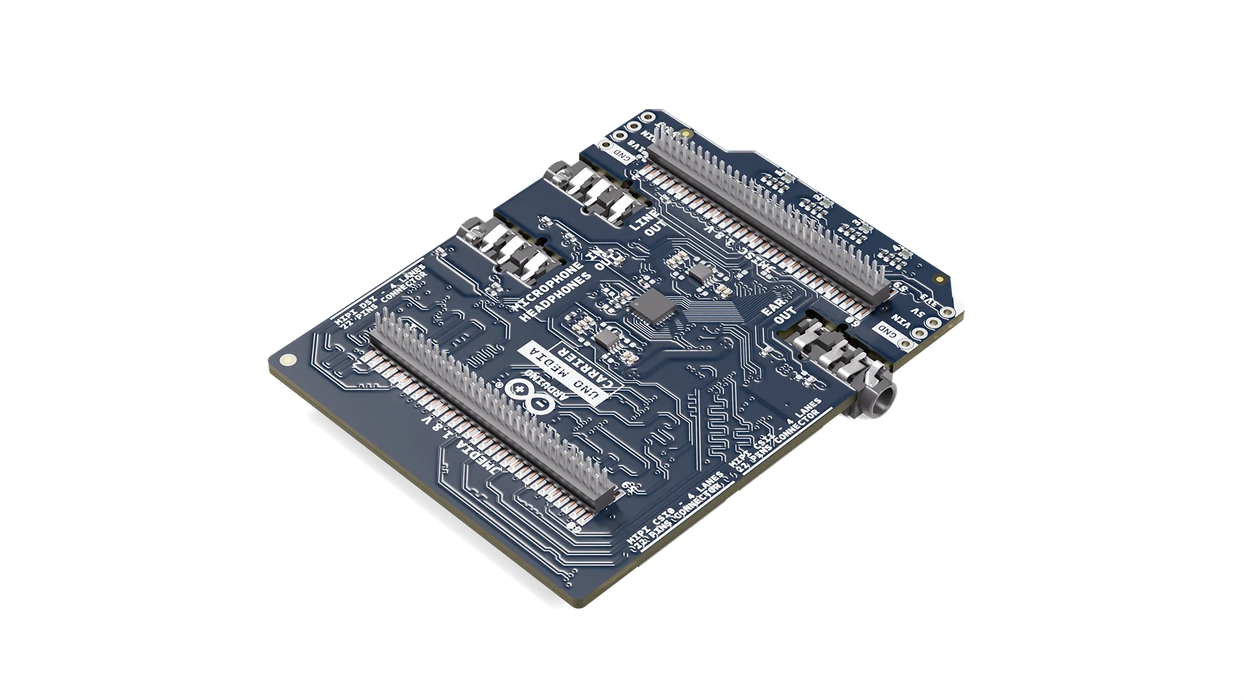

Arduino Uno Q メディアキャリアボード

Arduino Uno QとVENTUNO Q（日本未発売）にマルチメディア機能を追加し、高度なビジョン、ディスプレイ、オーディオ機能をプラグアンドプレイで実現できます。

JMEDIAおよびJMISC高速コネクタを介してボードに接続します。これらのコネクタはパススルー方式なので、すべてのピンを他のモジュールやキャリアに接続できます。標準的な22ピンMIPI CSI 4レーンカメラ（Raspberry Pi 5カメラなど）用の二つのMIPI CSIコネクタを備えているので、デュアルカメラによるコンピュータビジョンプロジェクトにも使用できます。

Uno Qを先進的なマルチメディアハブへと拡張させ、AI搭載キオスク端末、物体追跡、デジタルサイネージ、インタラクティブ・インスタレーションなど、幅広い用途に適応できるようにします。

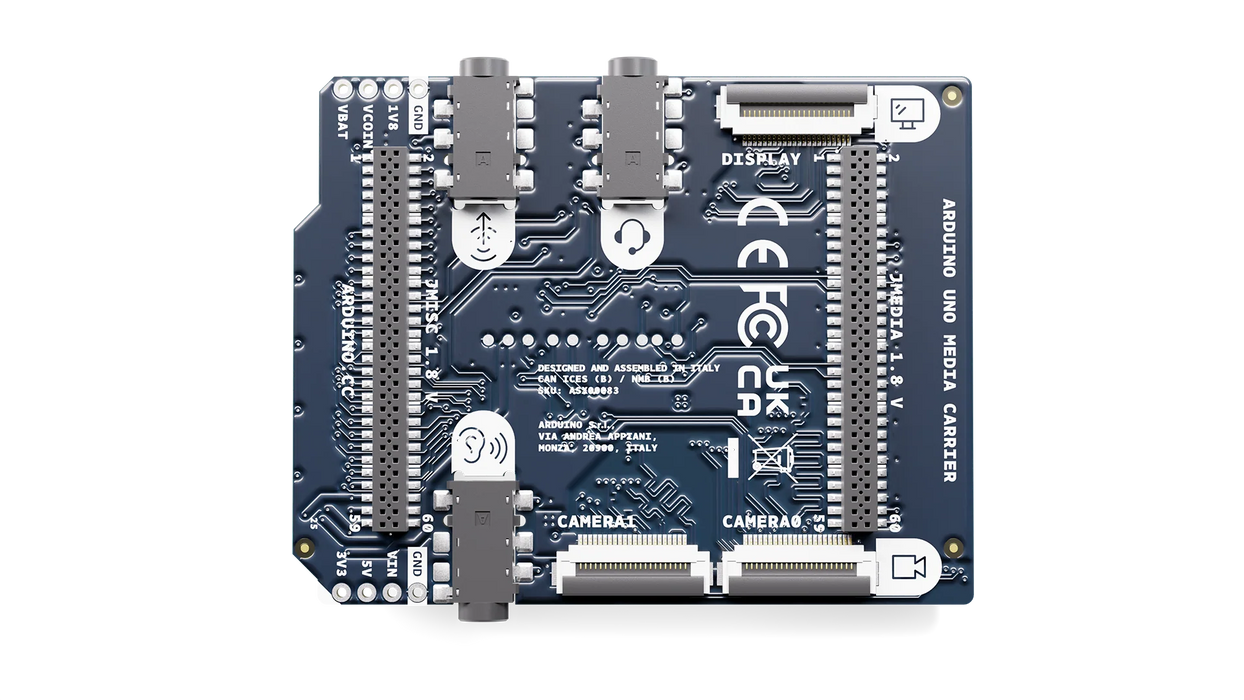

特徴

• 二つのMIPI-CSIカメラコネクタ：標準的なRaspberry Piカメラと互換性のある22ピンMIPI-CSIコネクタを2基備え、ステレオ深度マッピング、マルチアングルキャプチャ、オブジェクトトラッキングなどのデュアルカメラコンピュータビジョンアプリケーションを実現できます。
• MIPI-DSIディスプレイコネクタ：22ピンのMIPI-DSIコネクタはRaspberry Pi等で使われている組込用ディスプレイをインタラクティブな視覚出力に容易に使用できます。
• マルチチャンネルオーディオ：三つの3.5 mmオーディオジャックにより、柔軟なオーディオ入出力が可能です。マイク入力とヘッドホン出力が一体となったジャック、アンプやパワードスピーカー用のライン出力ジャック、イヤホンを接続するためのイヤホンジャックを備えています。
• パススルーコネクタ設計：JMEDIAコネクタとJMISCコネクタには共にパススルー設計が採用され、Uno QやVENTUNO Qボードのすべての信号にアクセス可能で、モジュールやキャリアボードをさらに追加できます。
• UNO フォームファクター：Uno Q メディアキャリアは、Uno フォームファクターに準拠し、JMEDIAおよびJMISCコネクタを介してUno Qなどの互換性のあるホストボードに直接積み重ねられます。

仕様

• カメラインターフェース
  • MIPI-CSIコネクタ：2 x 22ピン (CSI0、CSI1）
  • 対応カメラ：Raspberry Pi互換の標準的なMIPI-CSIカメラ
• ディスプレイインターフェース
  • MIPI-DSIコネクタ：1 x 22ピン（DSI0）
  • 対応ディスプレイ：Raspberry Pi互換の標準的なMIPI-DSIディスプレイ
• オーディオインターフェース
  • マイク入力・ヘッドフォン端子：3.5 mm ミニジャック
  • ラインアウト端子：3.5 mm ミニジャック（モノ）
  • イヤホン端子：3.5 mm ミニジャック（モノ）
• パススルーコネクタ
  • JMEDIAコネクタ（メス）：Uno Q本体JMEDIAコネクタの各種信号を利用できます
  • JMISCコネクタ（メス）：Uno Q本体JMISCコネクタの各種信号を利用できます
• その他端子：コネクタは未実装です
  • VIN （DC_IN）パッド：7～24 VのDCを入力します（Uno Q本体のDC/DCコンバータへ供給）
  • VCOINパッド：3 V（最大3.6 V）一次電池を接続すればUno Q本体のRTCをバッテリーバックアップすることができます
  • その他パッド：1.8 V出力、3.3 V出力、5 V出力、GND、VBATパッド（Uno Q本体のDC/DCコンバータのVBATピンから引き出されています）
• その他機能：4 x カラーLED（I²C IOエキスパンダ(TCA9555)経由で接続）

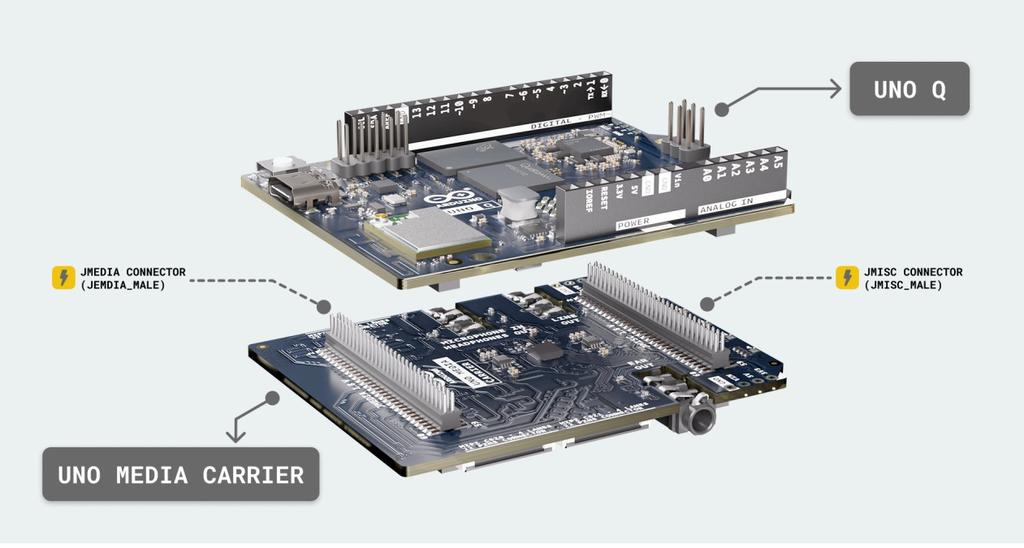

接続イメージ

※Uno Qは商品に含まれません

資料

• データシート
