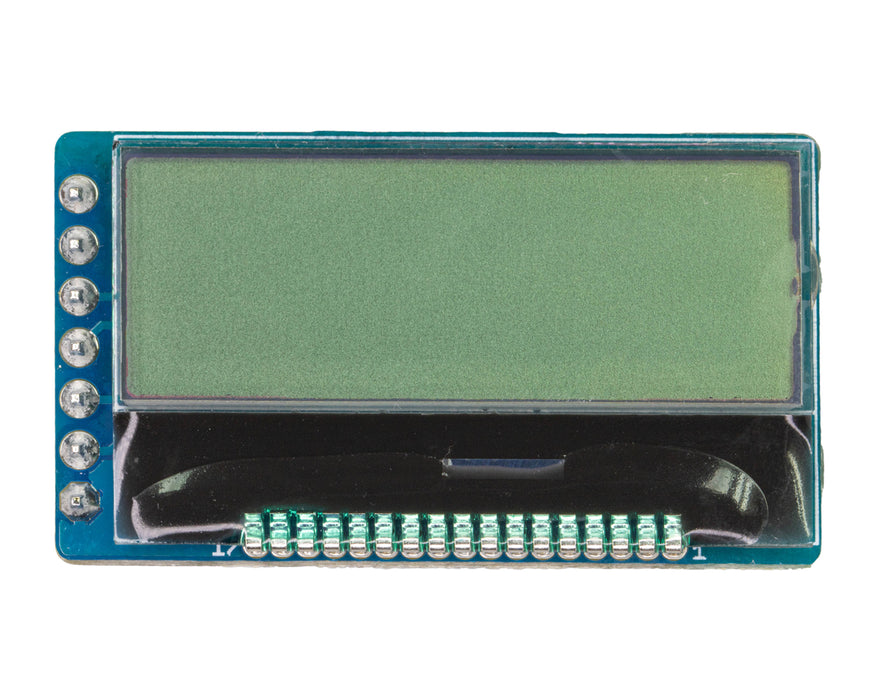

AQM1248A小型グラフィック液晶ボード （ピンヘッダ付き）

送料区分: 200

商品コード: SSCI-110228

発売日: 2026-03-12

在庫数: 96

短いURL: ssci.to/11022

¥1,980 （税込）
¥1,980 - ¥1,980
¥1,980

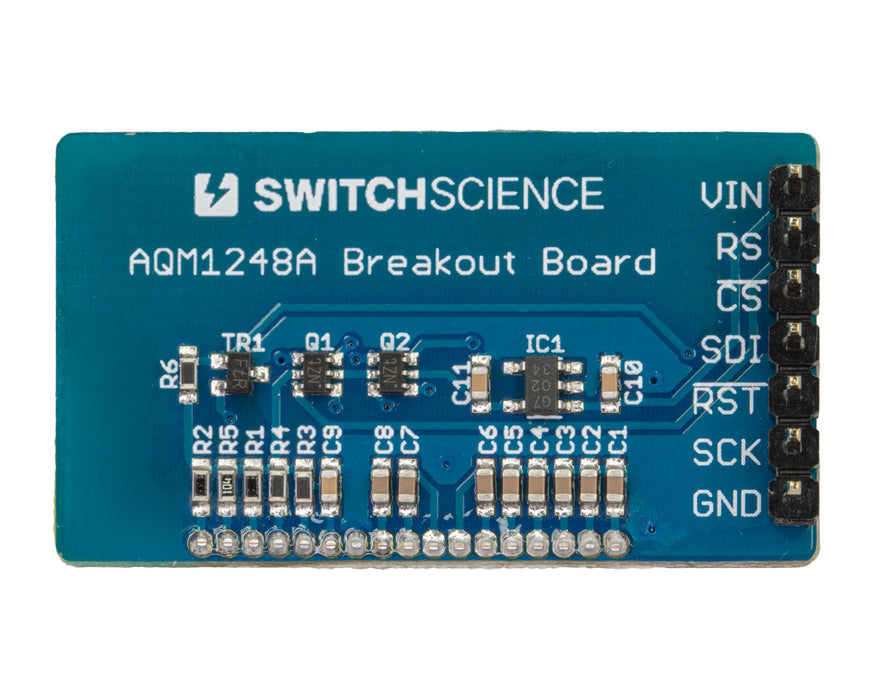

128x48ドットの小型グラフィック液晶 AQM1248Aのピッチ変換ボードです。レベルシフタを搭載しているので3.3 V系、5 V系どちらのマイコンとも接続できます。SPI（SCK,SDI,CS）+RS（データ・コマンドの選択）の4本の信号で制御します。Arduino Unoに直接取り付けることが可能です。

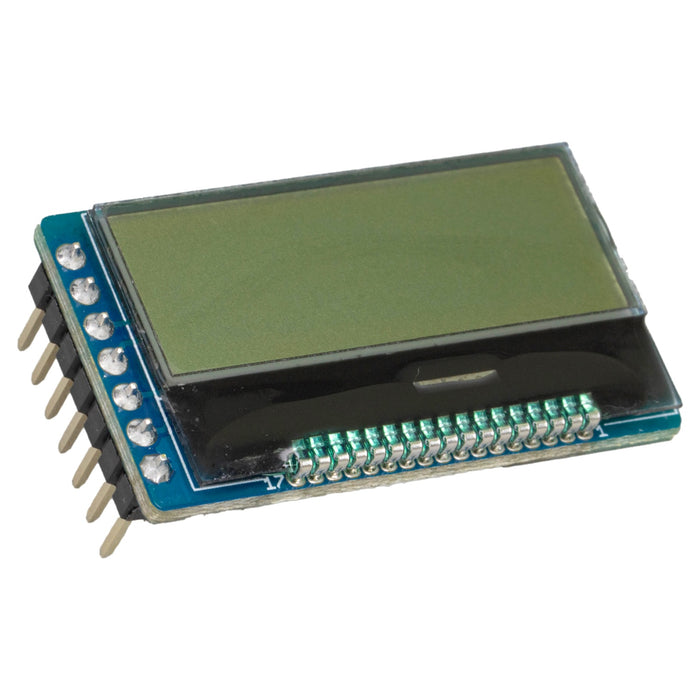

ロングセラーのAQM1248A小型グラフィック液晶ボードにピンヘッダを実装した製品です。Picossciシリーズの対応基板にはんだ付け無しで表示機能を追加できます。

仕様

  • 電源（VINピン）：DC 3.3～5 V
  • 液晶：AQM1248A
    • 128 x 48 ドット
    • グラフィック（モノクロ）
  • 通信：SPI（SCK,SDI,CS） + RS（データ・コマンド選択）

内容物

  • 1 x 基板本体
