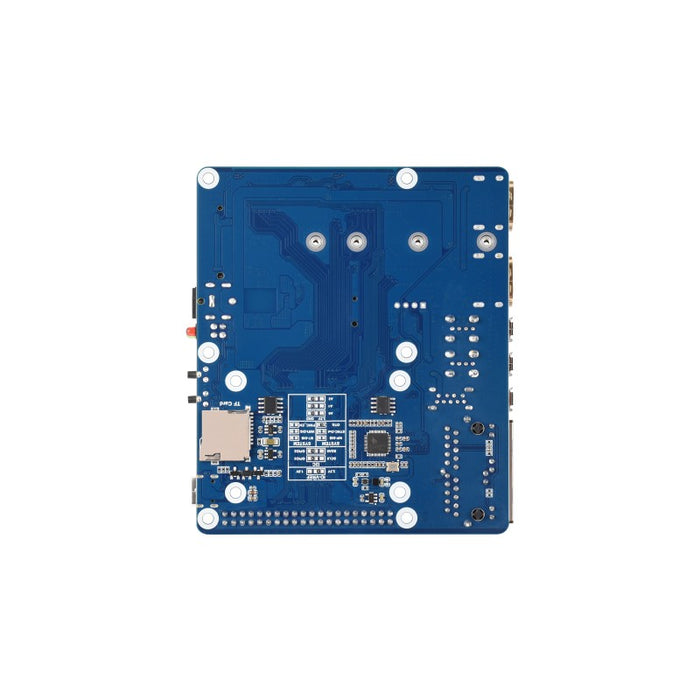

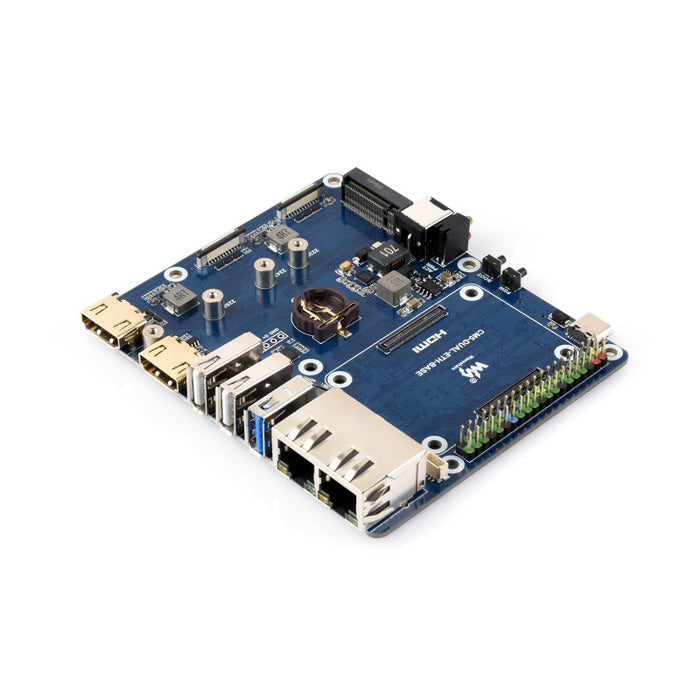

Waveshare CM5デュアルイーサーベースボード（CM5-DUAL-ETH-BASE）
送料区分: 650
商品コード: WAVESHARE-32176
在庫数: 0
短いURL: ssci.to/10822

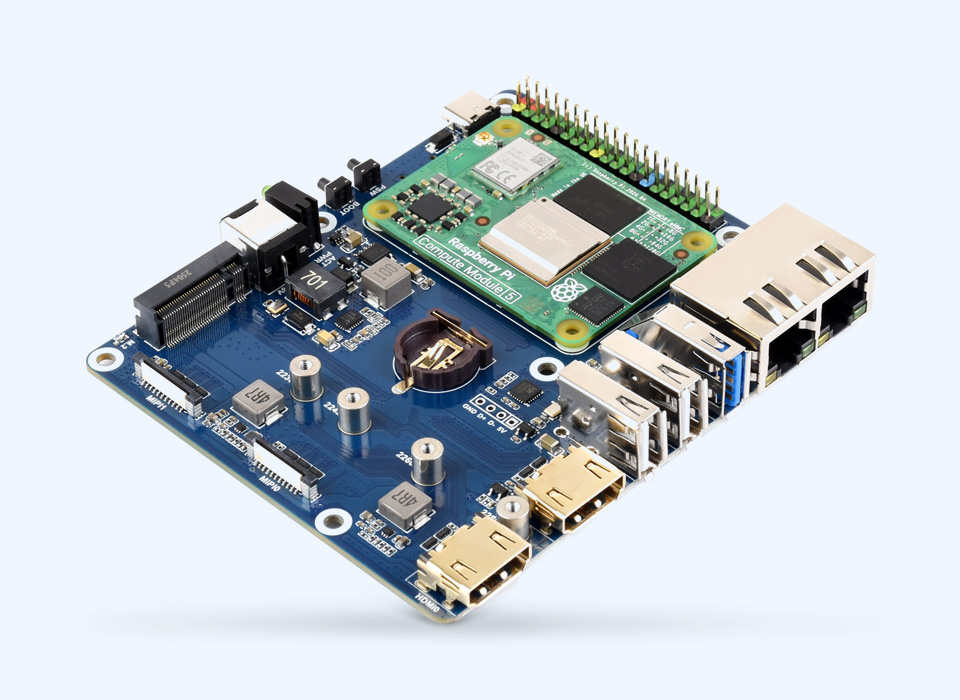

Raspberry Pi CM5用デュアルイーサーネットベースボードです。デュアルRJ45 イーサーネットポート（ギガビット/2.5 ギガビット）、デュアル4Kディスプレイ出力、デュアルMIPIインターフェース、オンボード40ピンGPIOヘッダに対応しています。
※ 当社のCM5特設ページはこちらです。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーク接続 | 1 x 1000M Ethernet RJ45ポート 1 x 2500M Ethernet RJ45 ポート |
| コネクタ | Raspberry Pi 40ピン GPIO |
| USB | 1 x USB 3.2 Gen1 2 x USB2.0 |
| MIPI | 2 x 4レーン MIPI インターフェース (22ピン 0.5 mm FFC コネクタ) |
| ビデオ | 2 x HDMI ポート（デュアル 4K ディスプレイ出力対応） |
| M.2 | M.2 M KEY (1 x PCIe Gen2/3） |
| ストレージ | Compute Module 5 Lite（eMMC非搭載）用TF カードスロット |
| ファンヘッダ | 5 V 4ピン JST-SH PWM ファンコネクタ |
| 電源入力 | 7 V～36 V 広電圧 |
| 寸法 | 109.00 x 91.5 mm |

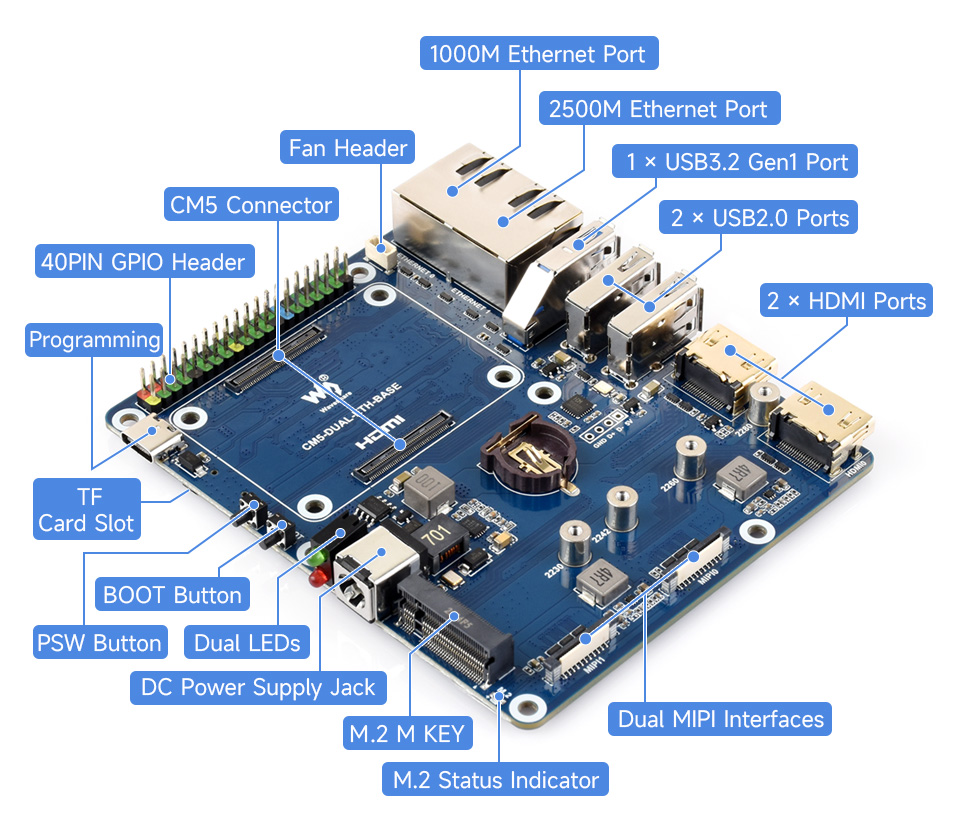

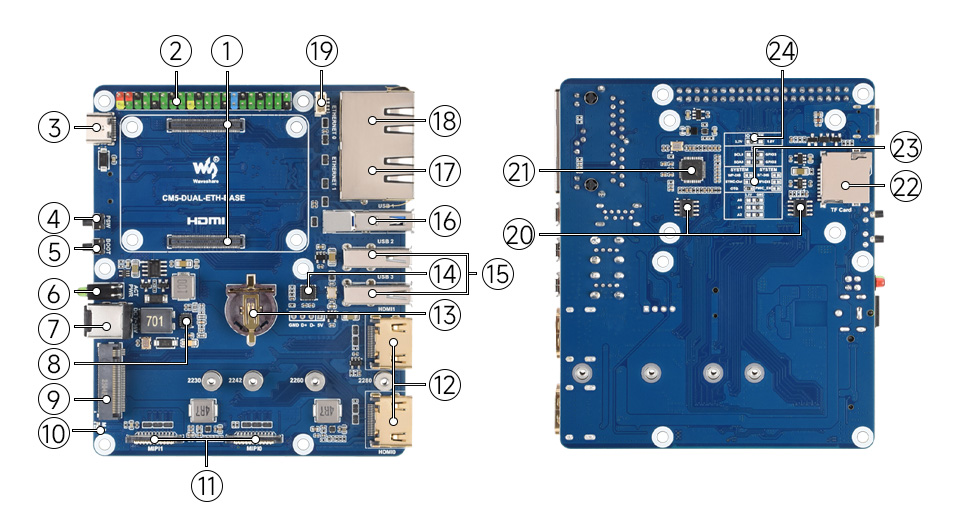

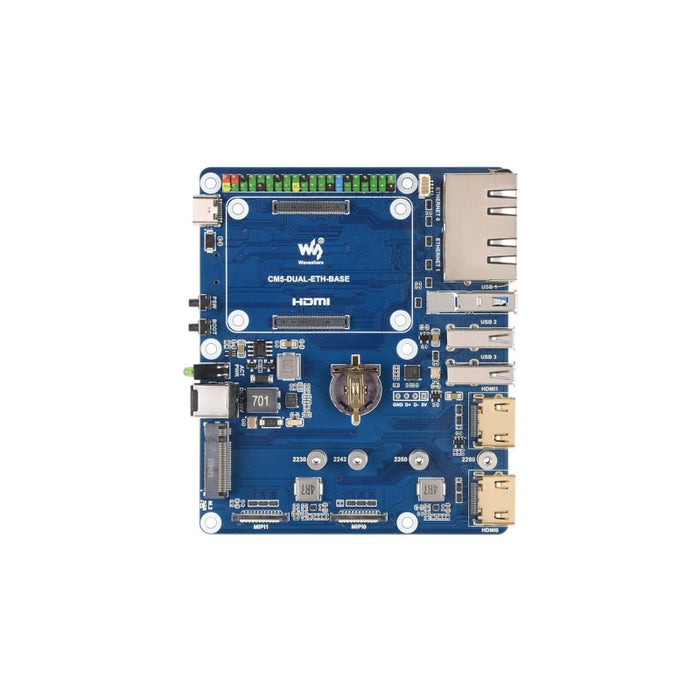

CM5デュアルイーサーネットベースボード説明図
- CM5 ソケット
あらゆるCompute Module 5に適合 - 40ピン GPIOヘッダ
各種 HAT/HAT+モジュール接続用 - プログラミング
eMMC 書き込み用 - PSW 電源ボタン
長押し：強制電源オフ短押し：ソフト電源オン/オフ - BOOTボタン
リリースで書き込みモード - STAT LED
デュアルLEDインディケーター - DC 電源ジャック
- DC/DC電源チップ
- M.2 M key 2280 / 2260 / 2242 / 2230 NVMe SSDまたはAIモジュールに対応
- M.2 LED
NVMe ドライブ読み書き中に点滅 - MIPIインターフェース DSI ディスプレイまたはCSI カメラ接続用
- HDMI ポート
デュアル 4K 出力対応 - RTC1バッテリーヘッダ リアルタイムクロック動作用外部RTC電池接続用
- USB 2.0 HUB チップ
- USB 2.0 ポート
- USB 3.2 Gen1 ポート
最大5 Gbpsの読み書き速度に対応 - 2500M Ethernet RJ45 ポート
10M / 100M / 1000M / 2500M ネットワーク接続対応 - 1000M Ethernet RJ45 ポート
10M / 100M / 1000M ネットワーク接続対応 - ファンヘッダ
冷却ファン接続用、5 V4ピンJST-SH PWM ファンコネクタ - EEPROM と暗号化チップ
- USB -2500M Ethernet 変換チップ
- TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ） - その他ファンクションピン
ハードウェアディスエイブル機能、書き込み保護、チップアドレス選択 - IO-VREF 選択
CM5 IO ロジックレベル: 3.3 V (デフォルト) または1.8 V
内容物
- CM5-DUAL-ETH-BASE本体
- ネジパック
寸法図
Waveshare CM5 ベースボード比較表
| ベースボード名 | PoE | GbE | 40ピンGPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファンヘッダ② | 電源 | 特徴 |
| ナノA | NA | NA | √ | NA | 1 x 3.0 | 2 | NA | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ナノB | NA | 1 | √ | 16ピン PCIe | 1 x 3.0 | 2 | 1 | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ミニA | NA | 1 | √ | 16ピン PCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ |
| ミニB | NA | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ EEPROM 暗号チップ |
| ミニデュアルギガビット | NA | 2 | √ | NA | 1 x 3.0 | NA | NA | SH1.0 | √ | 5 V | デュアルイーサネット |
| デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット EPROM 暗号化チップ |
| 4G/5G対応デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット 4G/5G対応 |
| PoE （未発売） |
√ | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | PoE 4 x USB |
| Raspberry Pi CM5 | ③ | 1 | √ | M.2 M | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 5 V | 公式IOベースボード |
注釈
① USB 3.0はUSB 3.2 Gen1相当
② 5 V PWMファンコネクタ（4ピンJST-SH）
③ Raspberry Pi公式IOボードはPoEヘッダのみで、PoE回路は未搭載
