SKU 10821
Waveshare 4G/5G対応CM5デュアルイーサベースボード（CM5-DUAL-ETH-4G/5G-BASE）
送料区分: 650
商品コード: WAVESHARE-32580
発売日: 2026-01-08
在庫数: 5
短いURL: ssci.to/10821
¥10,098
（税込）
¥10,098
-
¥10,098
Current price
¥10,098
4G/5G通信モジュールに対応したRaspberry Pi CM5用デュアルイーサーネットベースボードです。デュアル イーサネット（ギガビット/2.5 ギガビット）、デュアル4Kディスプレイ出力、デュアルMIPIインターフェース、オンボード40ピンGPIOヘッダ、デュアルUSB 3.2 Gen1ポート、PoEモジュールに対応しています。
注：4G/5G通信モジュールは別売です。
※ 当社のCM5特設ページはこちらです。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーク接続 |
1 x 1000M Ethernet RJ45ポート 1 x 2500M Ethernet RJ45 ポート |
| ピンヘッダ | Raspberry Pi 40ピン GPIO |
| USB | 2 x USB 3.2 Gen1 |
| MIPI | 2 x 4レーン MIPI インターフェース（22ピン 0.5mm FFC コネクタ） |
| ビデオ | 2 x HDMI ポート（デュアル 4K ディスプレイ出力対応） |
| M.2 | M.2 M KEY（1 x PCIe Gen2/3） |
| M.2 (4G / 5G) | M.2 M KEY（4G / 5G 通信モジュール接続対応） |
| ストレージ | Compute Module 5 Lite（eMMC非搭載）用TF カードスロット |
| ファンヘッダ | 5 V 4ピン JST-SH PWM ファンコネクタ |
| 電源入力 | 7～36 V 広範囲電圧 DC ジャック/ 5 V 5 A Type-C ポート |
| 寸法 | 99.60 × 87.00 mm |

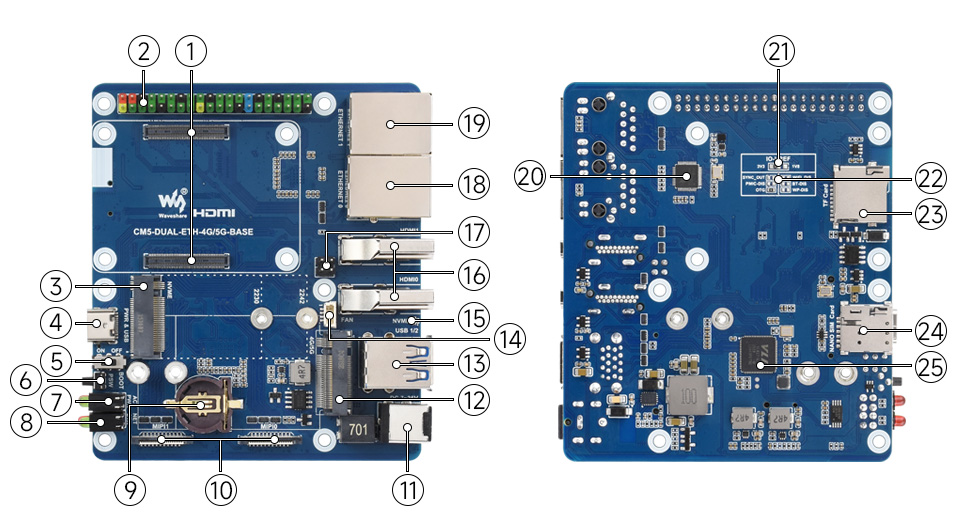

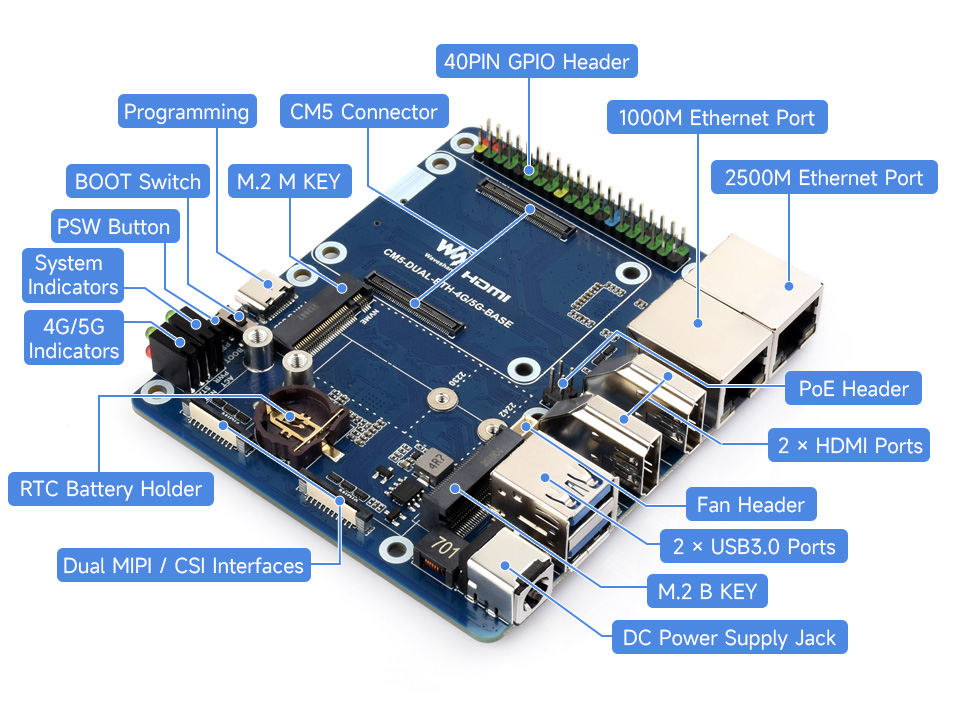

CM5デュアルイーサネットベースボード説明図
- CM5 ソケット
あらゆるCompute Module 5に適合 - 40ピン GPIOヘッダ
各種 HAT/HAT+モジュール接続用 - M.2 M key
2242 / 2230 NVMe SSDまたは AI モジュール対応 - プログラミング
eMMC 書き込みまたは USB OTG用 - BOOT スイッチ
ON：書き込みモード OFF：システム正常起動モード - PSW 電源ボタン
長押し：強制電源オフ、短押し：ソフト電源オン/オフ - システムインジケーター
- M.2 M key 状態インジケーター
- RTC バッテリーホルダー
CR / ML 1220 ボタン電池対応 - デュアルMIPI インターフェース
DSI ディスプレイまたはCSI カメラ接続用 - DC 電源ジャック
DC 5.5 2.1 ジャック、DC 7 ~ 36 V 電源に対応 - M.2 B key
4G/5G 通信モジュール接続対応 - Dual USB 3.2 Gen1 ポート
USB 3.2 Gen1 Type-A ポート（最大 5Gbps）
- ファンヘッダ
冷却ファン接続用、5 V4ピンJST-SH PWM ファンコネクタ - M.2 M key 状態インジケーター NVMe ドライブ読み書き中に点滅
- デュアルHDMI ポート
デュアル 4K 出力対応 - PoE ヘッダ
PoE モジュール接続用（PoE スイッチハブ使用で1000 M Ethernet経由でPoE電源対応） - 1000M Ethernet RJ45 ポート
10M / 100M / 1000M ネットワーク接続対応 - 2500M Ethernet RJ45 ポート
10M / 100M / 1000M / 2500M ネットワーク接続対応 - USB -2500M Ethernet 変換チップ
- IO-VREF 選択 CM5 I/O ロジックレベル: 3.3 V (デフォルト) または1.8 V
- その他ファンクションピン
ハードウェア無効化機能、書き込み保護、チップアドレス選択 - TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ） - NANO SIM カードスロット
- USB3.0 HUB
内容物
- CM5-DUAL-ETH-4G/5G-BASE本体
- ネジパック
寸法図
資料
Waveshare CM5 ベースボード比較表
| ベースボード名 | PoE | Gbe | 40ピンGPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファンヘッダ② | 電源 | 特徴 |
| ナノA | NA | NA | √ | NA | 1 x 3.0 | 2 | NA | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ナノB | NA | 1 | √ | 16ピン PCIe | 1 x 3.0 | 2 | 1 | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ミニA | NA | 1 | √ | 16ピン PCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ |
| ミニB | NA | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ EEPROM 暗号チップ |
| ミニデュアルギガビット | NA | 2 | √ | NA | 1 x 3.0 | NA | NA | SH1.0 | √ | 5 V | デュアルイーサネット |
| デュアルイーサ | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット EPROM 暗号化チップ |
| 4G/5G対応デュアルイーサ（本製品） | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット 4G/5G対応 |
| PoE （未発売） |
√ | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | PoE 4 x USB |
| Raspberry Pi CM5 | ③ | 1 | √ | M.2 M | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 5 V | 公式IOベースボード |
注意
① USB 3.0は USB 3.2 Gen1相当。
② 5 V PWMファンコネクタ（4ピン JST-SH）
③ Raspberry Pi 公式 IO ボードは、PoEヘッダのみ、PoE回路は未搭載。
