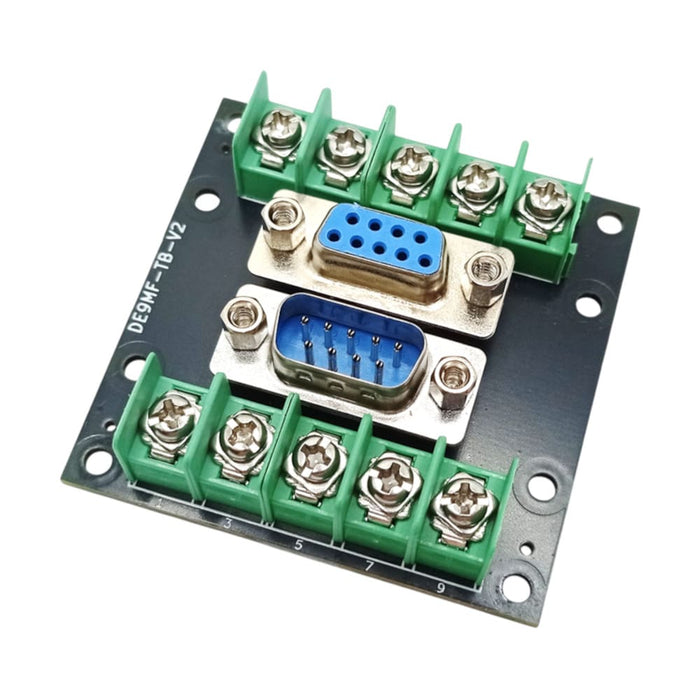

D-sub9ピン（オス・メス）を丸・Y端子式の端子台に変換するユニットです。
DINレール取付けとネジ取付けの両方に対応しています。部品は全て実装済みのため、はんだ付けは不要です。

特徴

• DINレール取付 / ネジ取付け両対応
• D-subオス・メス両対応
• 丸端子・Y端子（M3・M3.5）に対応
• フレームグラウンド端子付き

仕様

• 型番：DE9MF-TB-V2
• D-subコネクタ極性：オス・メス
• 端子台極数：10（D-sub9Pの全9ピン＋フレームグラウンド1ピン）
• 端子台ピッチ：8.5mm
• 端子台ネジ：M3
• 取付方法：35mm幅DINレール / ネジ取付け
• 外形寸法（幅×奥行×高さ）：58×57×17mm (typ.)

内容物

• 1 x コネクタ端子台変換ユニット（D-sub9オス/メス⇔端子台）V2

資料

• サポートページ
  サポートページより外形寸法、3D CADデータ、回路図等を閲覧・ダウンロードいただけます。

こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: Y2KB-054
