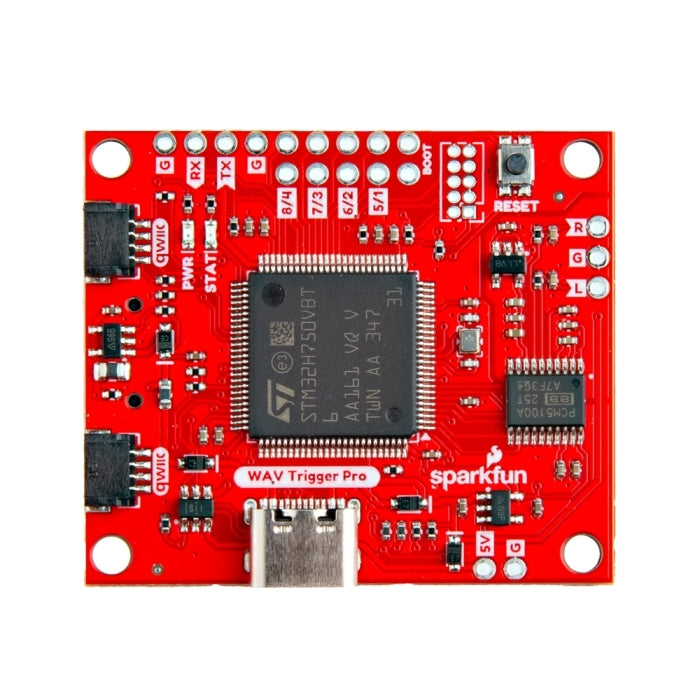

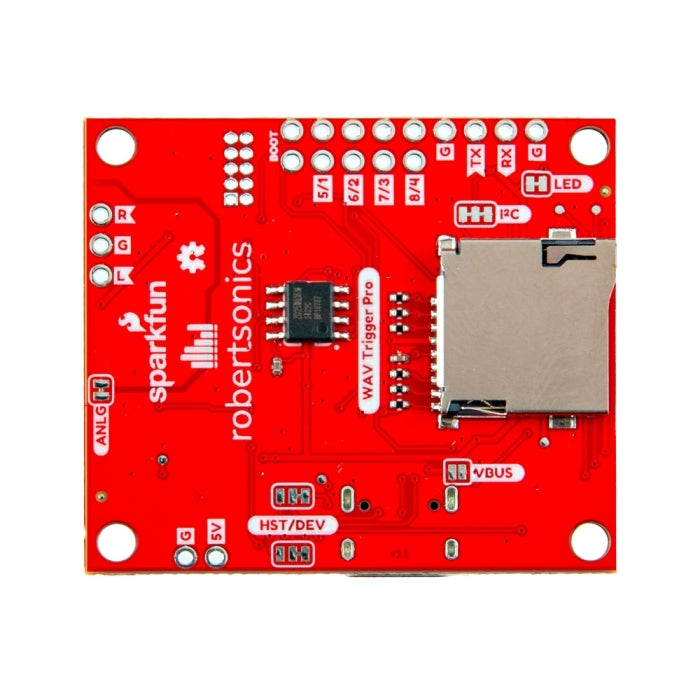

Qwiic - WAV Trigger Pro

Tsunami Super WAV Trigger - 25音バージョン（Qwiic）の最新バージョンです。

強化されたMIDI処理（ベロシティスイッチング、マルチティンバー対応など）、よりパワフルなプロセッサ、プリセット機能、MIDI USBデバイス/ホスト両対応*など、MIDI機能が強化されたポリフォニックオーディオプレーヤーです。

CDオーディオクオリティの非圧縮16 bit、44.1 kHzモノラル/ステレオWAVファイル最大4096を処理可能、ポリフォニックに対応し、最大24トラックを低レイテンシー（通常2～3 ms）で同時再生/ミックス可能です。八つのプログラマブルトリガー入力、I²C （Qwiic）、MIDI （USB/シリアルUART）経由でトラック再生を制御できます。

本ボードは、USB MIDIデバイスとホストの両方として機能します。USB MIDIホストモードで電源があれば、USB-C経由で接続されたMIDIデバイスに最大500 mA@5 Vを供給でき、コンピュータ不要でUSB MIDIのコントロールが可能になります。

オーディオ出力はアンバランス方式の2チャンネル（左右）で、2.54 mmピッチのスルーホールにのみ接続されているので、ハンダ付けが必要です。

新機能として、プリセット機能が搭載され、プリセットファイルを作成し、microSDカードにロードすることが可能です。スプレッドシート（csvファイル）には、MIDIノートごとにチャンネルとベロシティを中心に最大8アクションを記述できます。これらのアクションは、特定のゲイン、バランス、アタック、リリース、ピッチでトラックを切り換えることができ、演奏中に複数のサウンドをミックスすることができます。また、アクションのベロシティレンジをアサインすることで、ノートごとにベロシティを切り換えることができます。

*注意
MIDI USBホストとして使用する場合には、別のファームウェアアップロードとハンダジャンパの調整が必要です。詳細は接続ガイドをご覧ください。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I²Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているので小さく収まり、分極化しているので接続を誤ることもありません。

機能

• 最大4096の非圧縮16 bit 44.1 kHz モノラル/ステレオWAVファイル（CDオーディオクオリティ）
• ポリフォニック：独立したピッチコントロールで最大24トラックを同時再生
• トリガー〜サウンドのレイテンシー：標準 2～3 ms/最大 5 ms
• ライン出力レベル（2.1 V_RMS）
• ラインステレオ出力
• MIDI-USB サポート
  • MIDI-USB デバイス/ホストとして機能
• ノート毎に最大8アクションを独立にMIDI制御
  • 出力の任意の組み合わせのトラックをルーティング可能
• 設定可能なトリガー8入力
  • 反転可能（アクティブ LOW/HIGH）
  • エッジ/ラッチ/レベルセンシティブに設定可能
  • 3.3 Vトレラント
• シリアルコンソールインターフェース（3.3 Vのみ）
  • STM32のTX/RX ピンに接続
• ArduinoライブラリによるQwiic（I²C）制御対応
• Qwiicコネクタ搭載

資料

• ハードウェア
  • 回路図
  • 外形図
• データシート
  • SMT32H
  • PCM5100A
• ガイド
  • 接続ガイド
  • WTPro概要
• その他
  • GitHub
  • ファームウェアダウンロード
  • Qwiic情報ページ

製造元希望小売価格：59.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-WIG-25860
