Adafruit Feather RP2350（HSTXポート/PSRAM 8MB搭載）

RP2350Aが搭載されたfeatherボードです。基板上にはUSB Type-CコネクタをはじめLi-Poバッテリーチャージャや、NeoPixel対応LED、8 MBのSPIフラッシュ、8 MBのPSRAMなどが搭載されています。8 MBのPSRAMにより大容量データの取り扱いが容易になりました。またHSTXポートやI²C信号などをFPCコネクタから引き出せます。

特徴

• Raspberry Pi財団が独自に開発したRP2350Aマイコン搭載
  • デュアルコアCortex-M33 or Hazard3
  • 最大動作周波数 150 MHz
  • 内蔵SRAM：520 KB
  • 高速な信号出力が可能なHSTX（high-speed serial transmit）機能を搭載
• 8 MBの外付フラッシュメモリ、8 MBの外付PSRAMを搭載
  • フラッシュメモリ：8 MB、QSPI接続
  • PSRAM（疑似SRAM）：8 MB、QSPI接続…GPIO8ピン（QMI_CS1n）を占有
• HSTXポートに使えるピンなどを0.5 mmピッチ22ピンFPCコネクタから利用可能
  • Adafruit Feather RP2350用DVI表示アダプタ基板を使えばDVI信号の出力に活用でき、テレビ／液晶モニターへの出力が可能です
• SWDデバッグ用に3ピンSHコネクタを用意
• Li-Poバッテリーチャージャ搭載により電池駆動用途にも最適です
• フルカラーLED（NeoPixel）を搭載（GPIO21に接続）。また多目的に使える赤色LED（GPIO7に接続）も搭載
• RESETボタンとBOOTSELボタンを搭載。USB UF2ブートローダーと併せUSBケーブル抜挿なしにマイコンを再起動でき効率的な開発ができます
• オンボードの3.3 Vレギュレータは最大500 mA（ピーク）出力が可能
• Adafruit Featherシリーズ
  • 小形（基板外寸 50.8 x 22.8 mm）、軽量（5.6 g）
  • STEMMA QTコネクタを搭載。多くのSTEMMA QT / Qwiicボード類に接続できます
  • Type-C USBコネクタ
  • 四つの取り付け穴

※ HSTXの使用にあたっては予めRP2350データシート・エラッタをお読みください

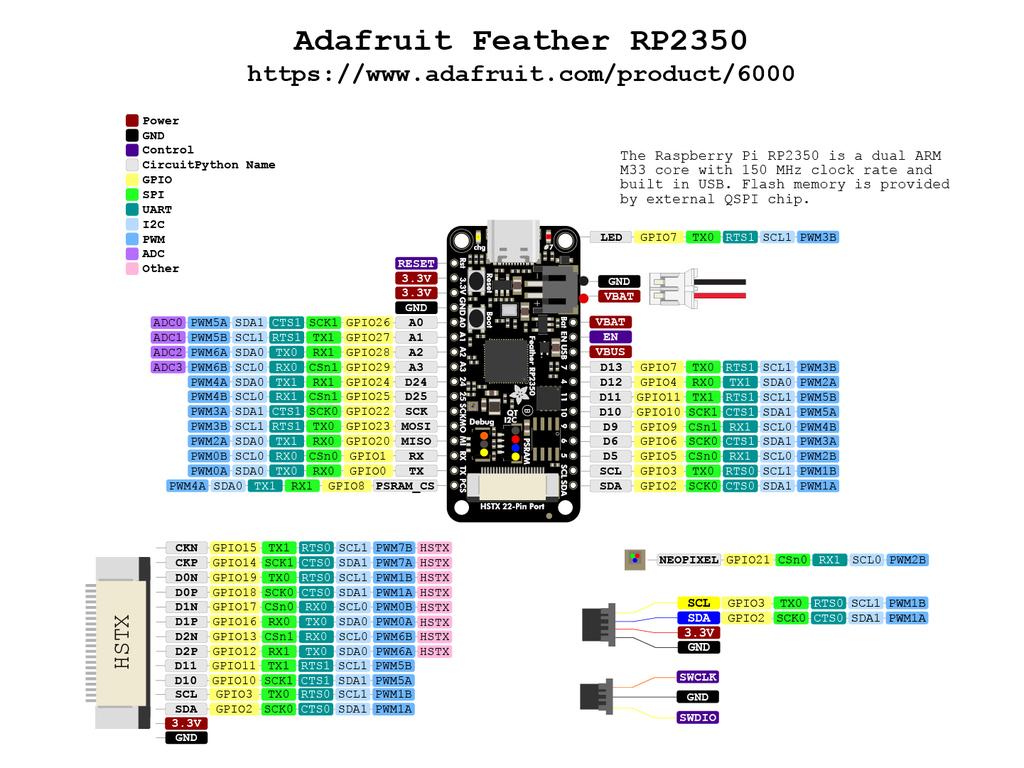

ピン配置

※ GPIO8はPSRAMのチップセレクトに接続されていますのでGPIOとしては使用できません

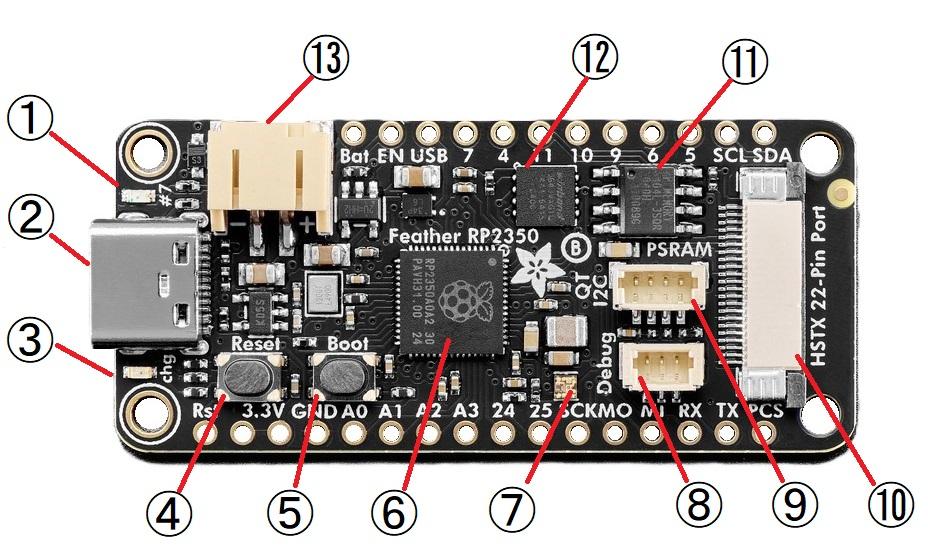

基板部品面 説明

①赤色LED（D7（GPIO7））
②USB Type-Cコネクタ
③充電LED（Li-Po電池を接続していない場合は点滅）
④リセットボタン
⑤ブートボタン
⑥RP2350Aマイコン
⑦フルカラーLED（GPIO21）
⑧Debugコネクタ（3ピンSHコネクタ）
⑨I²Cコネクタ（STEMMA QTコネクタ）
⑩HSTXコネクタ（0.5 mmピッチ22ピンFPCコネクタ）
⑪8MB PSRAM
⑫8MB QSPIフラッシュメモリ
⑬Li-Po電池 接続用コネクタ（JST PHタイプ2P）

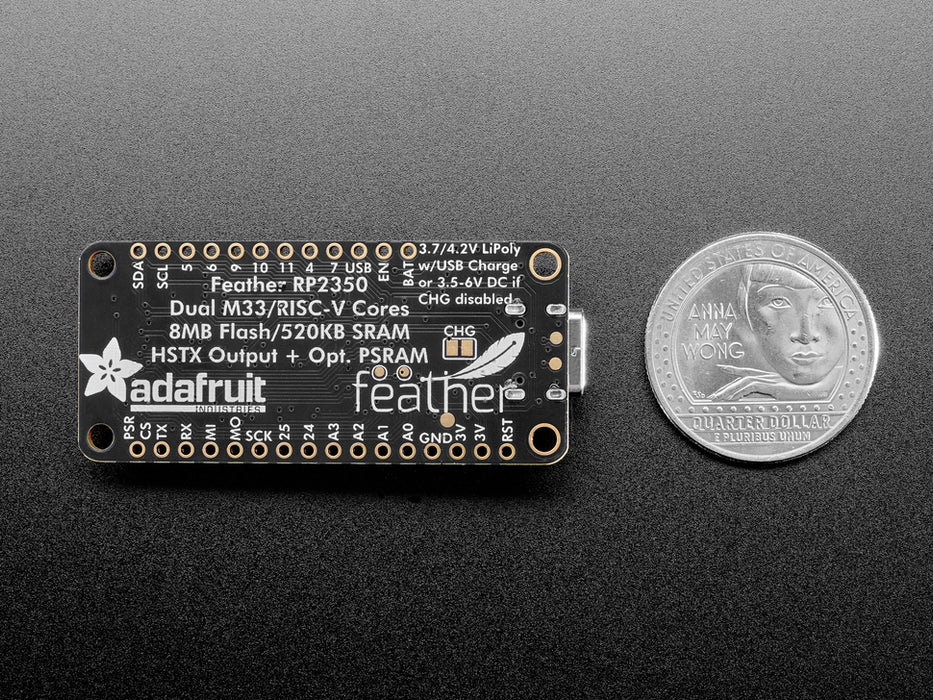

※ ハンダ面・・・充電回路ジャンパ（カット：無効化）

内容物

• 1 x Adafruit Feather RP2350（HSTXポート/PSRAM 8MB搭載）
• 2 x ピンヘッダ

資料

• 使用ガイド
