RP2350-Tiny開発キット

デュアルコアCortex-M33 / デュアルコアHazard 3 RISC-VのRP2350Aマイコンが搭載された最大150 MHzの高性能かつコンパクトな開発基板とUSBコネクタ基板のセットです。C/C++、MicroPython、Arduinoで開発が可能です。

コンパクト設計により、ボードにUSBポートを搭載せず、別基板として付属、機器組み込みの際などボード配置の自由度が高くなっています。

※ RP2350-Tinyボード単体の販売ページはこちらです。

特徴

• USBコネクタ部分が分割された設計によりPCB全体の厚みと体積が削減されたコンパクトサイズ
  • 本体基板寸法：18.0 x 23.5 mm
  • アダプタ基板寸法：18.0 x 18.0 mm
• デュアルコアCortex-M33 / デュアルコアHazard 3 RISC-VのRP2350Aを搭載
  • 最高150 MHz動作
  • 520 KB RAM
  • USB1.1（デバイス / ホスト）をサポート
• 4 MBのフラッシュメモリを実装
• 20ピンのGPIO（ADC等と兼用）を含むICピッチ端面スルーホール
• 8ピンのFPCケーブルでアダプタ基板と接続
• スリープおよび休止モードで低消費電力
• 正確なクロックとタイマー、温度センサを内蔵
• アダプタ基板にはリセット、ブートの各タクトスイッチとUSB Type-Cコネクタを実装
• USB経由でドラッグ＆ドロッププログラミング
  • マスストレージとして認識
• 四隅に基板固定穴、ケーブルの届く範囲で使い易い位置に設置できます
• WaveshareのWikiにはチュートリアルなどの資料が多数用意されています

仕様

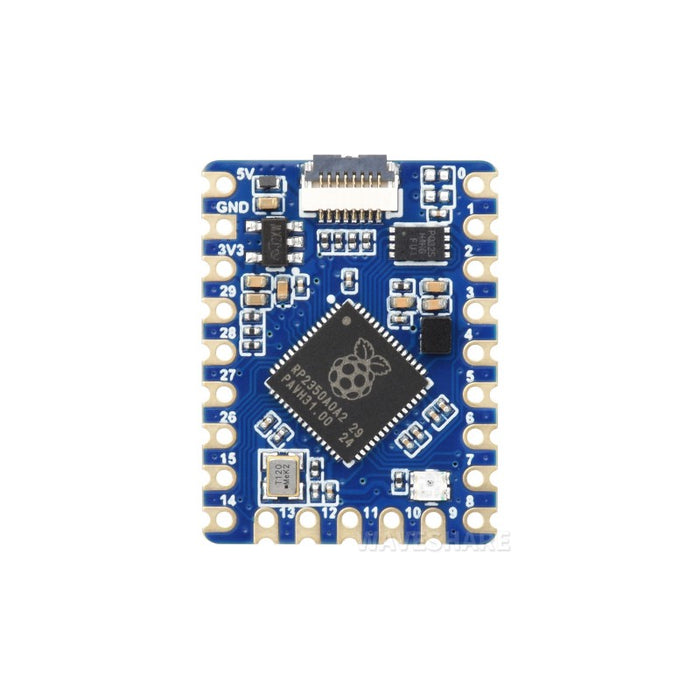

• RP2350-Tiny（本体基板）
  • MCU：RP2350A（Raspberry Pi財団が開発したARM Cortex M0+デュアルコアMCU）
    • 動作速度：最高150 MHz
    • SRAM：520 KB
    • PIO（Programmable I/O）ステートマシン機能
  • 外付フラッシュメモリ：4 MB
  • フルカラーLED：WS2812
  • 8P FPCコネクタ：USBコネクタ基板接続用
  • 端面スルーホール加工によりキャリア基板に直接実装可能
  • 基板寸法：18.0 x 23.5 mm
• USBコネクタ基板
  • 8P FPCコネクタ：本体基板接続用
  • USB Type-Cコネクタ
  • リセット、ブートの各タクトスイッチ
  • 四つの基板固定穴
  • 基板寸法：18.0 x 18.0 mm

内容物

• 1 x RP2350-Tiny
• 1 x USBコネクタ基板
• 1 x 8P FPCケーブル（15 cm）

資料

• ドキュメント
• RP2350データシート

製造元希望小売価格：5.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-29394
