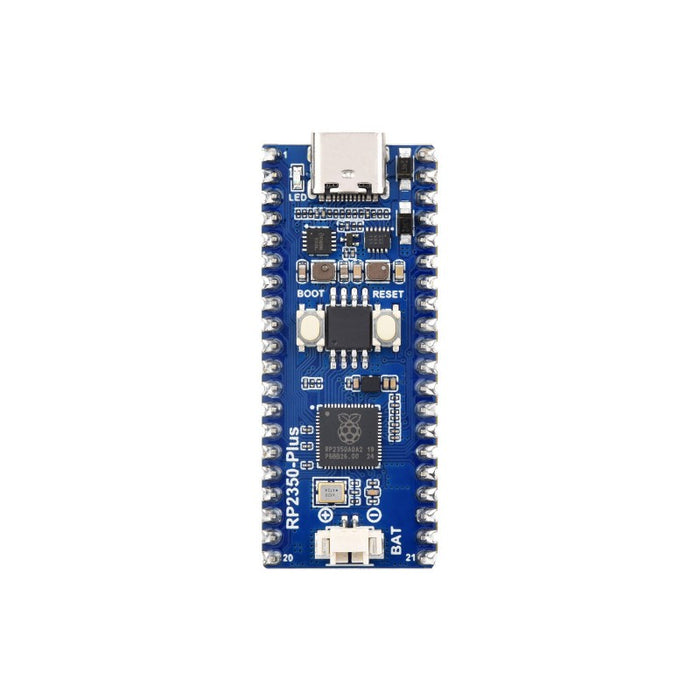

Waveshare RP2350-Plus-M

コネクタがUSB Type-C接続のRaspberry Pi Pico 2互換RP2350開発ボードで、ピンヘッダ実装済みです。基板上には単セルのリチウム二次電池に対応したバッテリーピンおよび、バッテリー充電ICが搭載され、単体でバッテリー駆動ができるようになっています。Pico 2同様に4 MBのオンボードフラッシュが搭載されています。

注意

• 本商品には、フラッシュ容量が4 MBと16 MBの2バージョンがあります。

• この商品のバッテリー充電電流はデフォルトで1 Aとなっています。安全に充電するために、バッテリー容量は1C充電の場合1000 mAh以上のものをご使用ください。

特徴

• RP2350A搭載
• USB Type-Cコネクタ
• リチウム・バッテリー充電/放電ピン
• 高効率DC-DC降圧チップ MP28164搭載、最大負荷電流2 A
• 低消費電力のスリープ/休止モード
• USB 1.1対応、デバイスおよびホストモードをサポート
• USB経由マスストレージによるドラッグ＆ドロッププログラミング
• 端面スルーホールによりキャリア基板に直接実装可能
• 正確なクロックとタイマー、温度センサを内蔵
• 浮動小数点演算ライブラリ

仕様

• 搭載チップ：RP2350A
• CPU：デュアルコアArm Cortex-M33 & デュアルコアHazard3 RISC-Vプロセッサ@150 MHz
• メモリ：520 KB SRAM、4 MBフラッシュ
• インターフェース：26 x 多目的GPIOピン（ADCとして使える4ピン含む）、USB Type-C、デバッグピン（SWD）
• ペリフェラル：
  • 2 × UART
  • 2 × SPI
  • 2 × I²C
  • 4 × 12 bit ADC
  • 16 × PWMチャンネル
  • 1 × USB 1.1コントローラ&PHY（ホスト/デバイス両対応）
  • 12 × PIOステートマシン

ピン配置

ボードの機能

資料

• 回路図（PDF）
• RP2350データシート（PDF）
• WiKi

製造元の販売価格：6.99ドル
製造元のページ：https://www.waveshare.com/…

商品コード: WAVESHARE-29371
