WIZnet社製W6300（ハードワイヤードTCP/IPチップ（PHY内蔵））と、MAG-JACK（パルストランス内蔵RJ45コネクタ）が搭載されたコンパクトなネットワークモジュールです。二つのIPv4 / IPv6スタックと合計64 KBのバッファメモリ、QSPI/SPIバス・インターフェースと8 bitパラレルバス・インターフェースを備え、様々なMCUやCPUに接続できます。

特徴

  • W6300
    • ハードワイヤードTCP/IPプロトコル：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
    • IPv4 / IPv6デュアルスタック
    • 合計64 KBの内蔵SRAMに八つの送受信が独立したソケットを用意
    • ソケットレスコマンド対応（ARP、ICMPv6 for DAD、NA、RS）
    • 最高150 MHzのシステムクロックで動作
    • QSPI 4 bitモードでは最高80 Mbpsのスループットを実現
    • PHYパワーダウンモード、消費電力削減の為のクロック切替をサポート
    • Wake-on-LANサポート（UDP）
    • オートネゴシエーション及びオートMDIXサポート
  • Ethernet MAC-PHY
    • 10BaseT / 10Base-Te / 100BaseTX用PHY内蔵
    • MAG-JACK（パルストランス内蔵型RJ45コネクタ）を採用
  • SPI（クアッド、デュアル、シングル）・8 bitパラレルバス 両サポート
    • 高速なQSPI～広く使われているSPIまでSPIバスの3方式に適合
    • レガシーな8 bitパラレル非同期バスでも使用可能
  • ioModuleフォームファクタ
    • 2本のICピッチ10ピンヘッダを採用
    • SPI（SPI / DSPI / QSPI）または8 bitパラレルバスでマイコンと接続

仕様

  • コントローラ：W6300
    • I/O：5 Vトレラント
  • 電源電圧：3.3 V（2.97～3.63 V）
  • 動作温度範囲：-40～85 ℃
  • 基板寸法：25 x 52 mm（突起部除く）

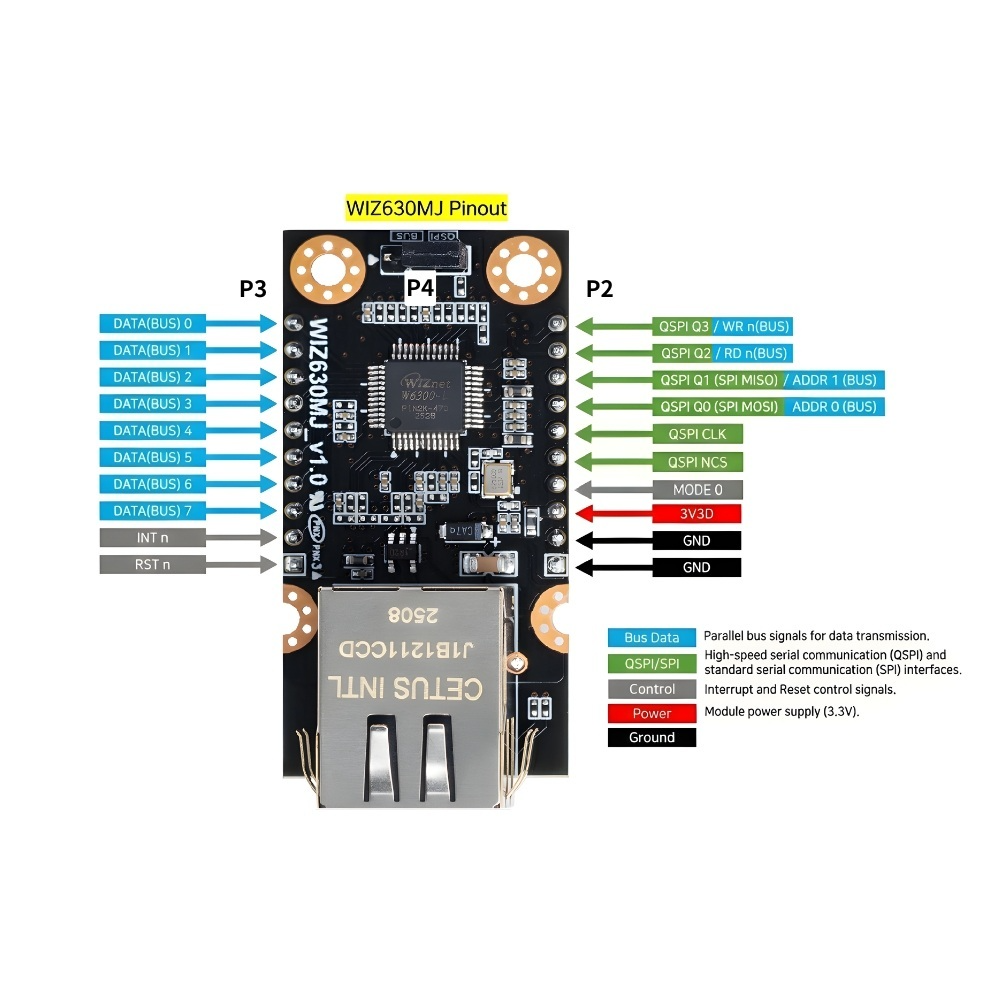

ピン配置

  • P2
ピン 入出力 信号 概要
1 P GND グラウンド
2 P GND グラウンド
3 P 3V3D 3.3 V電源
4 I MODE0 ホストインターフェース選択
SPI：Low、8 bitバス：High
5 I SCSn SPIチップセレクト
（アクティブLow）
6 I SCLK SPIクロック
7 I QD0 /
MOSI /
A0		 Qual / Dual-SPI：Data 0
Single-SPI：MOSI
8 bitバス：A0
8 O/I QD1 /
MISO /
A1		 Qual / Dual-SPI：Data 1
Single-SPI：MISO
8 bitバス：A1
9 I QD2 /
RDn		 Qual-SPI：Data 2
8 bitバス：読出
ストローブ（アクティブLow）
10 I QD3 /
WRn		 Qual-SPI：Data 3
8 bitバス：書込
ストローブ（アクティブLow）
  • P3
ピン 入出力 信号 概要
1 I RSTn リセット（アクティブLow、
1 μs以上アサート）
2 O INTn 割込要求（アクティブLow）
3 IO D7 SPI：無接続
8 bitバス：D7
4 IO D6 SPI：無接続
8 bitバス：D6
5 IO D5 SPI：無接続
8 bitバス：D5
6 IO D4 SPI：無接続
8 bitバス：D4
7 IO D3 SPI：無接続
8 bitバス：D3
8 IO D2 SPI：無接続
8 bitバス：D2
9 IO D1 SPI：無接続
8 bitバス：D1
10 IO D0 SPI：無接続
8 bitバス：D0
  • P4：ホストインターフェース切替（QSPI / 8 bitパラレルバス）ショートピン用

資料

販売元商品ページ: WIZ630MJ
