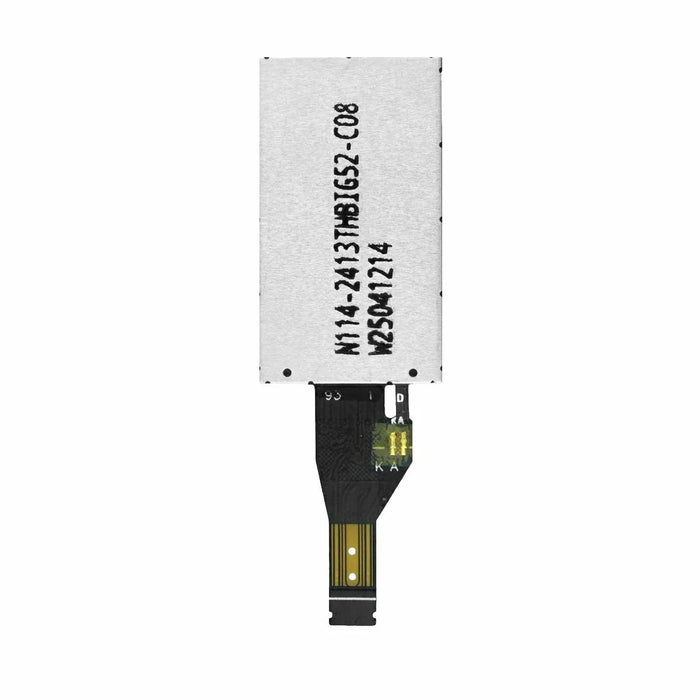

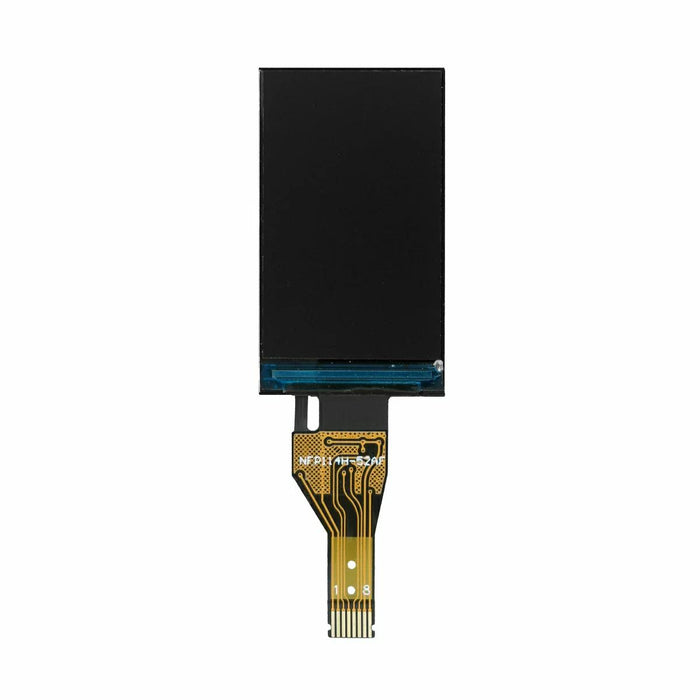

M5Stack 1.14インチディスプレイパネル（修理・交換用）

コンパクトで薄型の1.14インチカラーTFT液晶ディスプレイパネルです。StickCシリーズなどのデバイス修理や画面交換用パーツとしても使用できます。

※ご注意：修理・交換の手順はM5Stackのサイトにも特段の記載はありません。御不明な場合はネットで適宜検索して頂く必要があります。

特長

• ST7789V2ドライバICが搭載されたTFTディスプレイです。
• 135 x 240の解像度で262,144色の表示をサポートしています。
• 4線式SPI通信インターフェースを採用しています。
• 電磁シールドフィルムの搭載により、高いノイズ耐性を備えています。
• 独立した電源供給が可能なLEDバックライトを内蔵しています。
• コンパクトで薄型設計により、組み込みが用意です。

仕様

• ディスプレイタイプ：1.14インチTFTタイプ
• ドライバIC：ST7789V2
• 解像度：135 x 240 px
• 表示色：262,144色
• 表示エリア：14.864 x 24.912 mm
• 通信インターフェース：4線式SPI（0.5 mmピッチ、8ピン）
• バックライト：LED（独立電源）
• 動作温度：-20〜70℃
• 供給電圧：2.4〜3.3 V
• 製品サイズ：17.6 x 31.0 x 1.6 mm

対応機種

以下のM5Stack商品のLCDと互換性があり、置き換えできます：

• M5StickC Plus（腕時計アクセサリー付き）
• M5StickC Plus2 ウォッチアクセサリキット
• M5StickC Plus
• M5StickC Plus2
• M5StickT2 ESP32搭載 サーモグラフィーカメラ開発キット（Lepton 3.0）
• M5Stack BugC2（M5StickC Plus2搭載）
• BALA-C PLUS ESP32 バランスロボットキット
• M5StickT-Lite
• M5Stack用 1.14インチ135 x 240 LCDディスプレイユニット

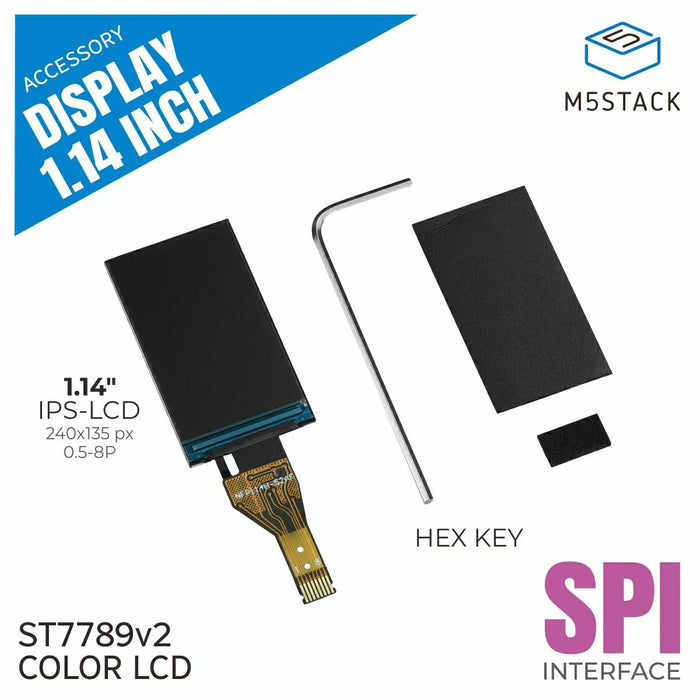

内容物

• 1 x M5Stick修理・交換用ディスプレイパネル（1.14インチ）
• 1 x 六角レンチ（1.5 mm）
• 1 x EVAフォーム
• 1 x スポンジパッド

資料

• ドキュメント
• 外形図
