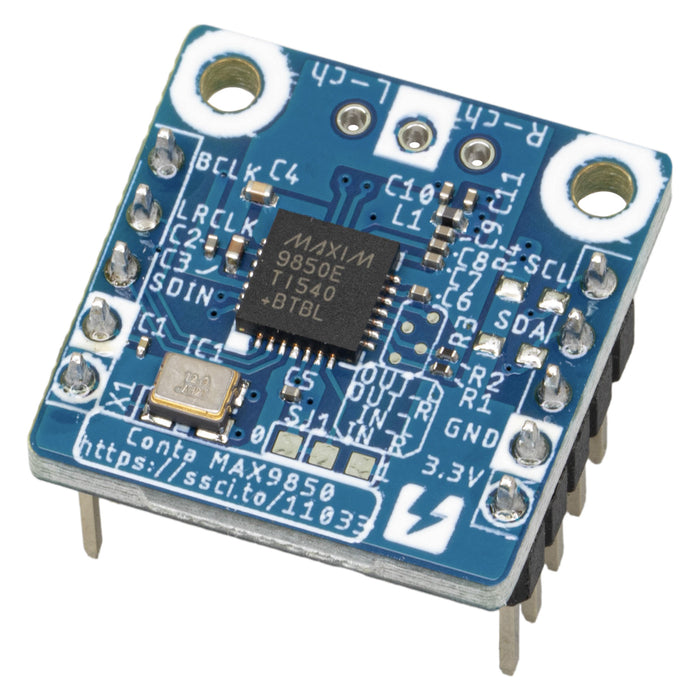

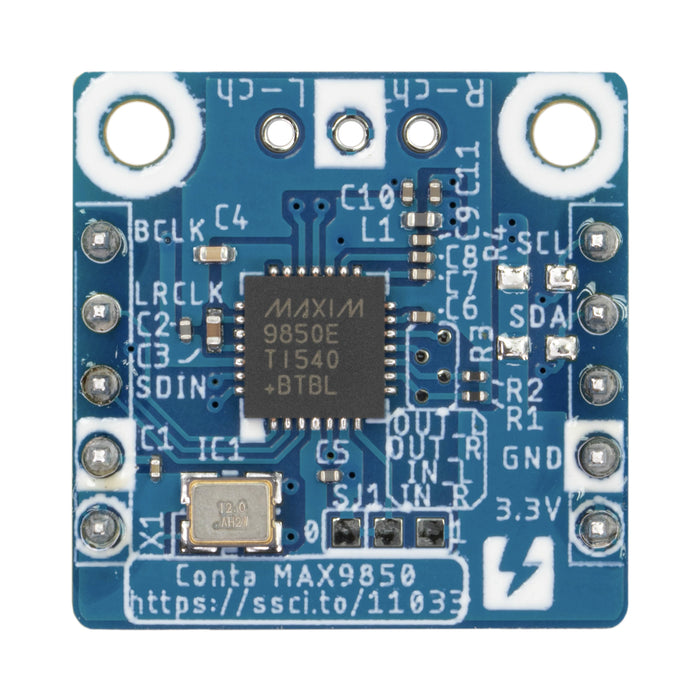

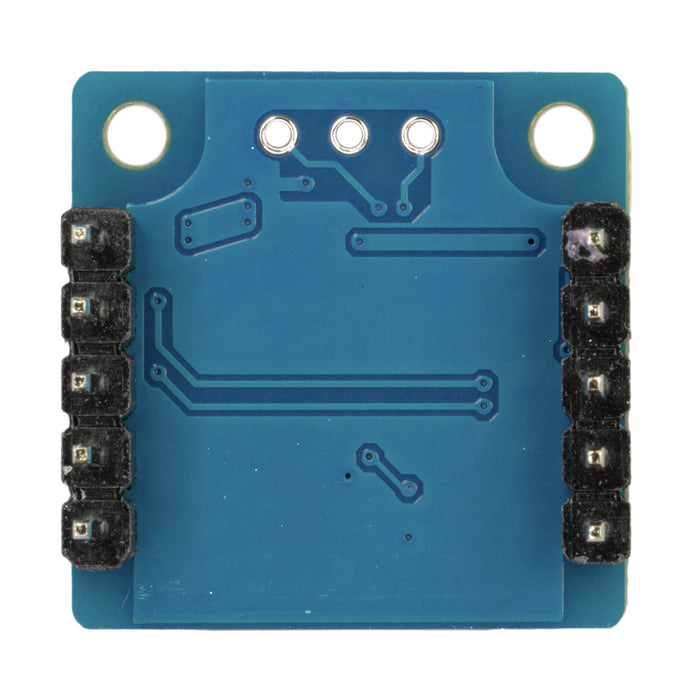

Conta™ I2Sオーディオ出力モジュール MAX9850搭載

Analog Devices（旧Maxim Integrated）社製のヘッドフォンアンプ付きI²S-ステレオオーディオDAC（MAX9850）を搭載した Conta モジュールです。MAX9850 はヘッドフォンアンプ付きオーディオDACのICで、I²S ストリームを入力するだけで、ヘッドフォンを直接駆動出来ます。

MAX9850 は多機能なDACで、ライン入力／ライン出力と DAC とのミキシング機能や内部レジスタによるミュート・ボリューム調整などもできます。

本製品は「Conta™シリーズ」の規格に則った製品です。単体での使用はもちろん、Conta™ベースボードに搭載することもできます。Conta™シリーズの全製品カタログも合わせてご覧ください。

基板仕様

• MAX9850搭載
• Conta の 標準サイズ（1 x 1）の基板外形
• 電源電圧：3.3 V

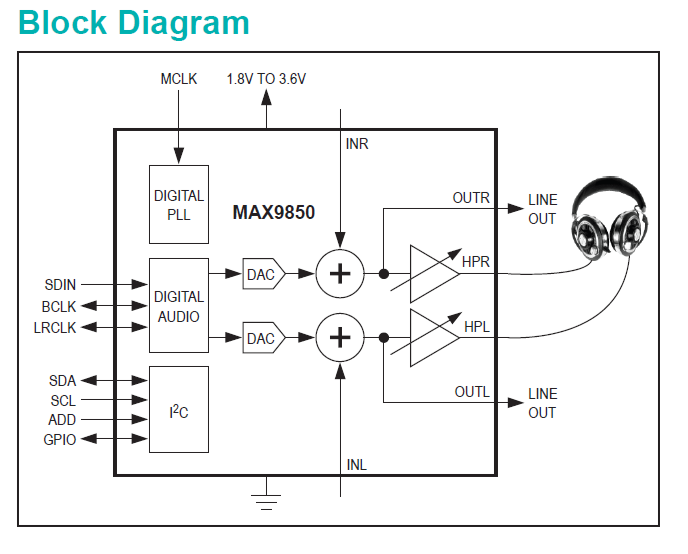

以下は MAX9850 の機能

• I²Sビットストリーム入力のDAC搭載
• ヘッドフォンアンプ搭載
• ライン入力／出力端子搭載
• DAC出力とライン入力のミキシング機能搭載
• 内部レジスタによるボリューム
• 内部レジスタによるミュート
• I²Cインターフェースによるレジスタコントロール

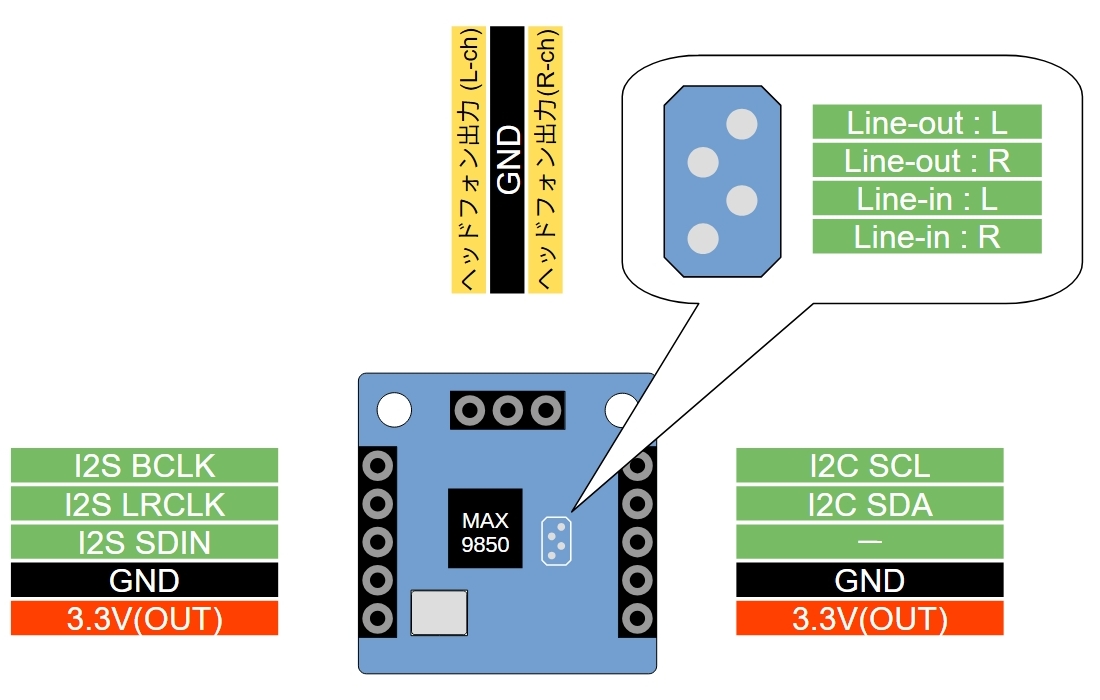

ピン配置

資料

• 回路図（PDF）
• MAX9850 のデータシート（英語）

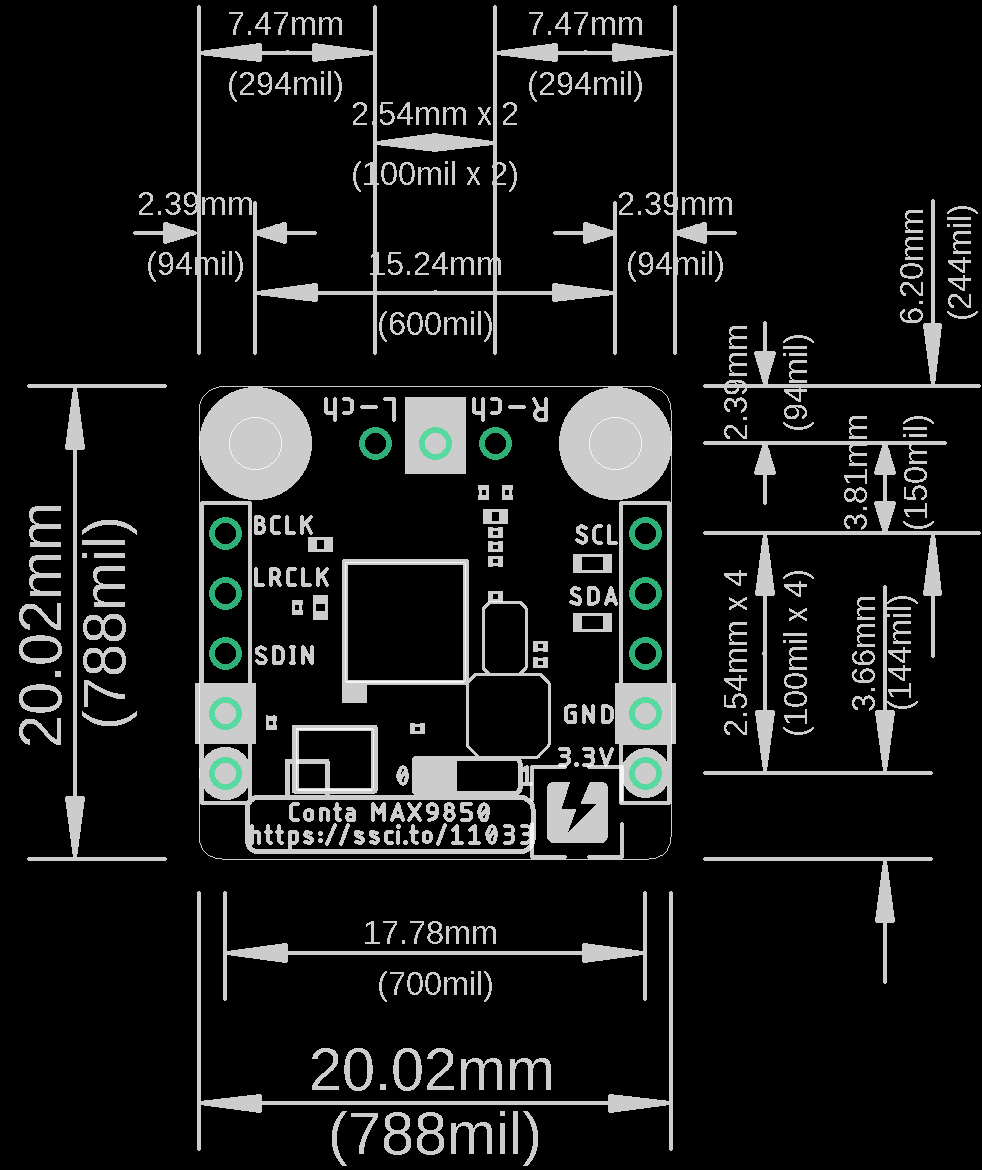

• 基板外形図

  基板の取付穴はΦ2.2 mmです。
