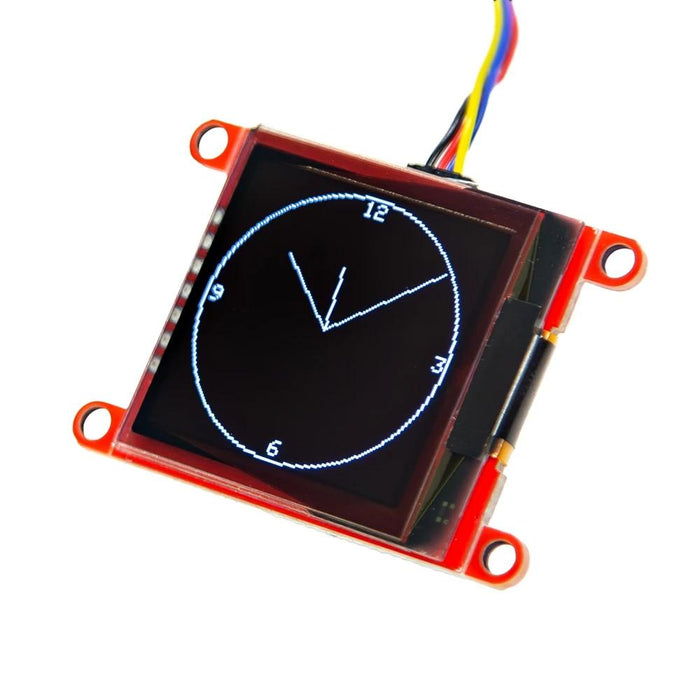

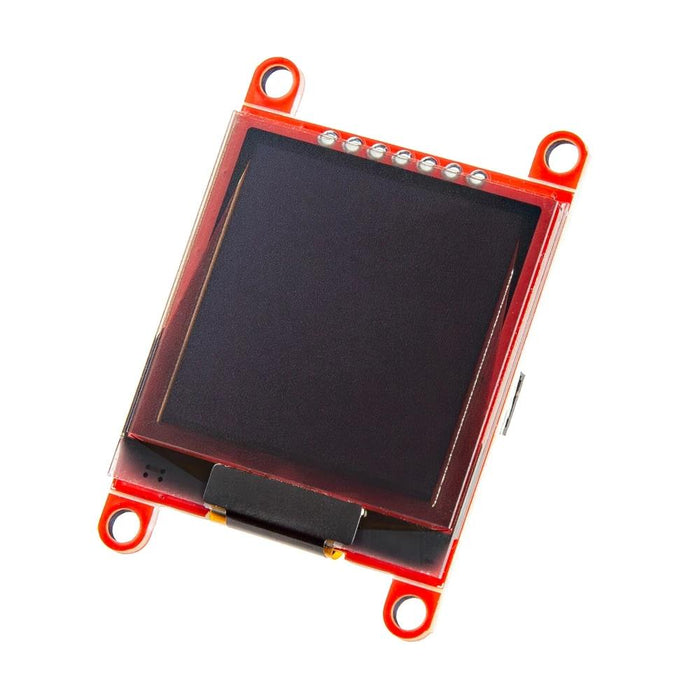

Qwiic - OLED ディスプレイ（1.5インチ/128x128）

Qwiicで簡単に接続できコンパクトな1.5インチOLEDディスプレイです。低消費電力、鮮明で高コントラストです。

特徴

• 解像度：128 x 128ピクセル
• 画面有効表示寸法：26.86 x 28.86 mm（対角線長1.5インチ）
• 表示色：白（背景色：黒）
• パネル型番：WEO128128HWAP3N00000
• ドライバー / コントローラ：CH1120

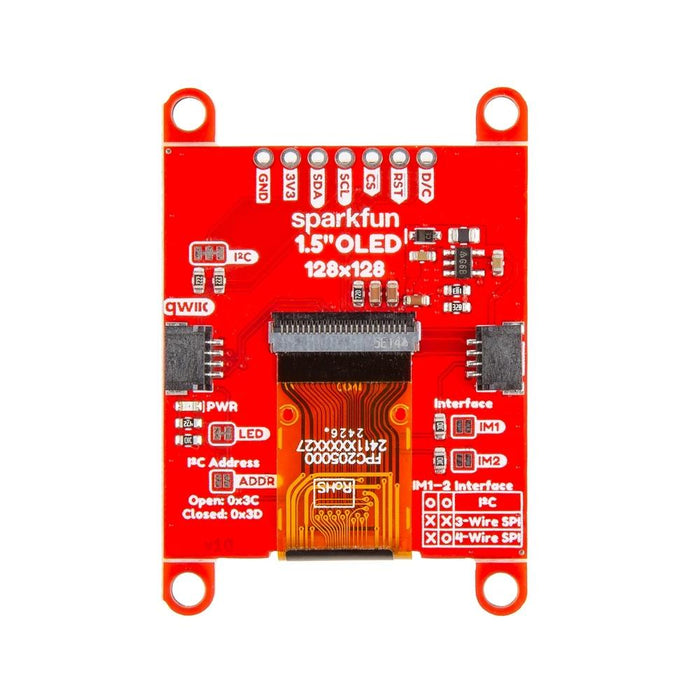

• インターフェース：I²C（デフォルト）またはSPI
  • I²C：最高400 kHz
    • 二つのQwiicコネクタにより他のQwiicデバイスと共に数珠つなぎにすることも可能です。
    • I²Cアドレス：0x3C（デフォルト）、0x3D
  • SPI：3線式SPI（3.3 V）
    • 基板端のスルーホール(7極、ICピッチ)使用
    • SCK、SDI、CS、RST及びD/Cを使用
• 電源インジケータ：赤LED
• 外形寸法：34.3 x 49.5 mm

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I²Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているので小さく収まり、かつ分極化により接続を誤ることもありません。

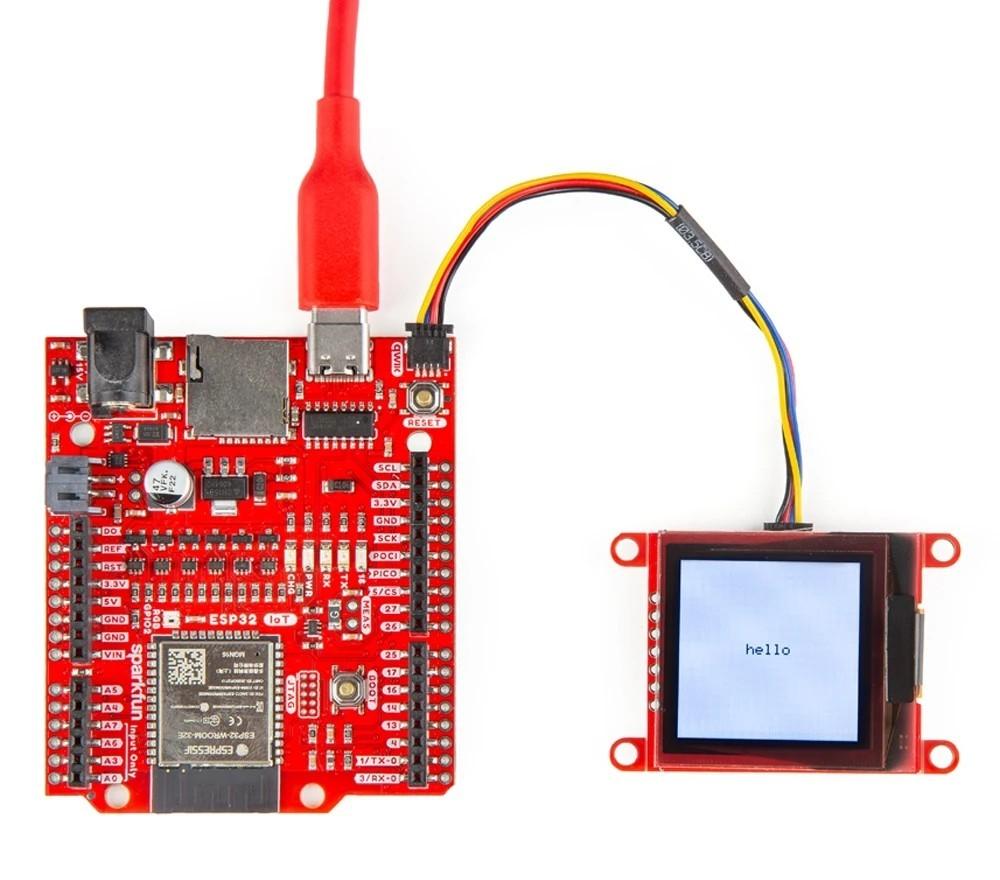

接続イメージ

※ 写真のSparkFun RedBoard Plus、Qwiicケーブルは商品に含まれません

資料

• 接続ガイド
• 回路図
• 寸法図
• データシート
  • WEO128128HWAP3N00000
  • CH1120
