SKU 10792

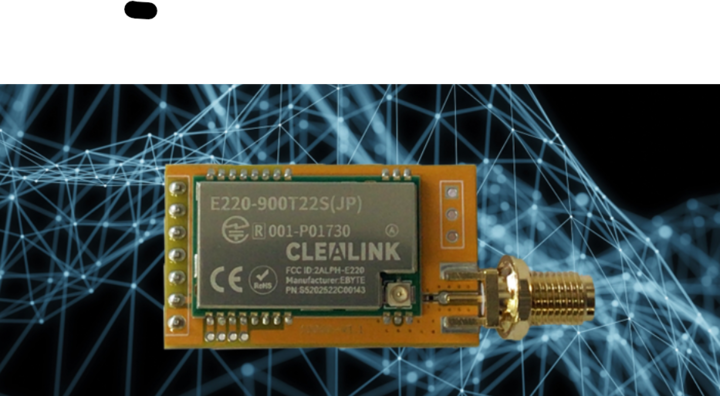

E220-900T22S(JP)-EV2 LoRa通信モジュール評価ボード
送料区分: 200
商品コード: CLEALINK-E220-900T22SJP-EV2
発売日: 2025-11-06
在庫数: 3
短いURL: ssci.to/10792
¥1,980
（税込）
¥1,980
-
¥1,980
Current price
¥1,980
LoRa通信モジュール（E220-900T22S-R2）用評価ボードの新しいバージョンです。
LoRa通信モジュール [E220-900T22S(JP)-R2]をハンダ付けせずに、気軽にLoRa通信等の評価・実験を行うために、ピンヘッダとSMA端子を備えた評価ボードです。LoRaアンテナとRaspberry Piや Arduinoなどの SBC（シングルボードコンピュータ）、マイコンを用意するだけですぐに利用できます。
注意
LoRa通信の評価を行うためには、別途アンテナが必要です。
特徴
- Raspberry Piや ArduinoなどのSBC（シングルボードコンピュータ）や、マイコンなどに接続してすぐに利用可能
- USB-UART 変換ケーブルなどによってPCへの接続も可能
※ 変換ケーブルは別途ご用意ください。 - ピンヘッダをブレッドボードに挿して利用することも可能
- SMA端子により、高信頼性、安定性を確保
仕様
| 型名 | E220-900T22S(JP)-EV2 |
|---|---|
| RFモジュール | LoRa通信モジュール E220-900T22S(JP)-R2 |
| インターフェース |
UART 制御I/O（信号レベルは3.3 V TTL）、状態出力 |
| 動作電圧（上限は定格） |
3.1 ～ 5.5 V（Vcc給電時） 2.9 ～ 3.6 V（Vdd給電時）※ [低電圧モード使用時] 2.2 ～ 5.5 V（Vcc給電時） 2.1 ～ 3.6 V（Vdd給電時）※ |
| 動作温度範囲 | -45～85℃ |
| 接続端子 | ピンヘッダ SMA端子 |
| 外形寸法 | 36 x 21 mm ※ SMA端子を含む場合：46 x 21 mm |
※ 給電ポートを排他的に使い分けることで広範囲の動作電圧に対応します。また、Vcc給電時は、Vddを3.3Vの電源ソース、もしくは、基準信号電圧源として使用することが可能です。
ハードウェア概要

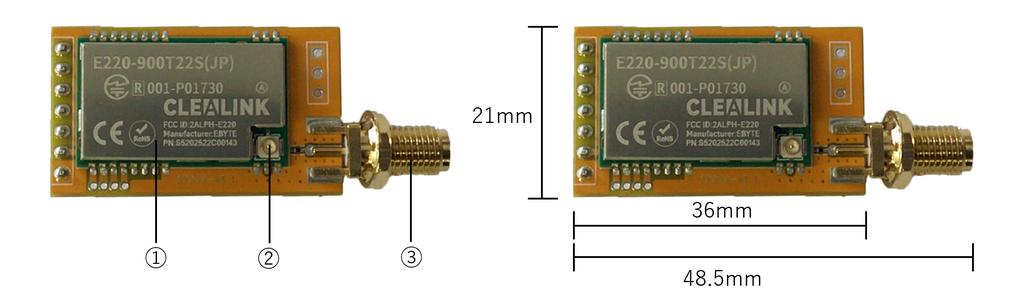

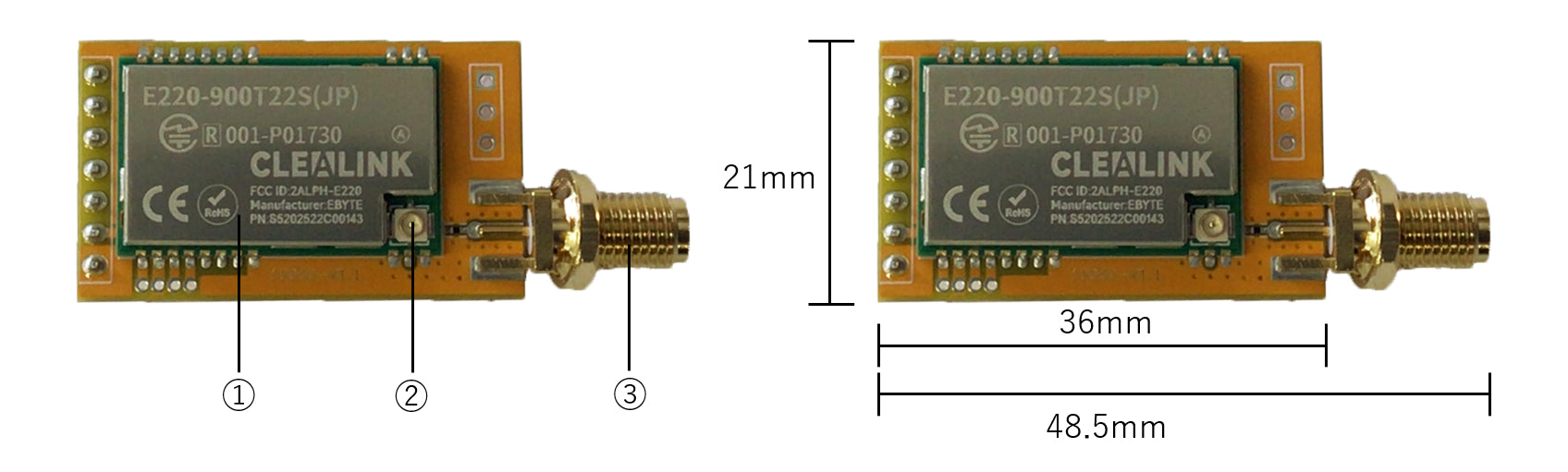

①E220-900T22S(JP)-R2 LoRaモジュール ②IPX u.FL端子 ③SMA端子
資料
販売元小売価格: 1800円（税抜）
販売元商品ページ: E220-900T22S（JP）R2
