WIZ630io

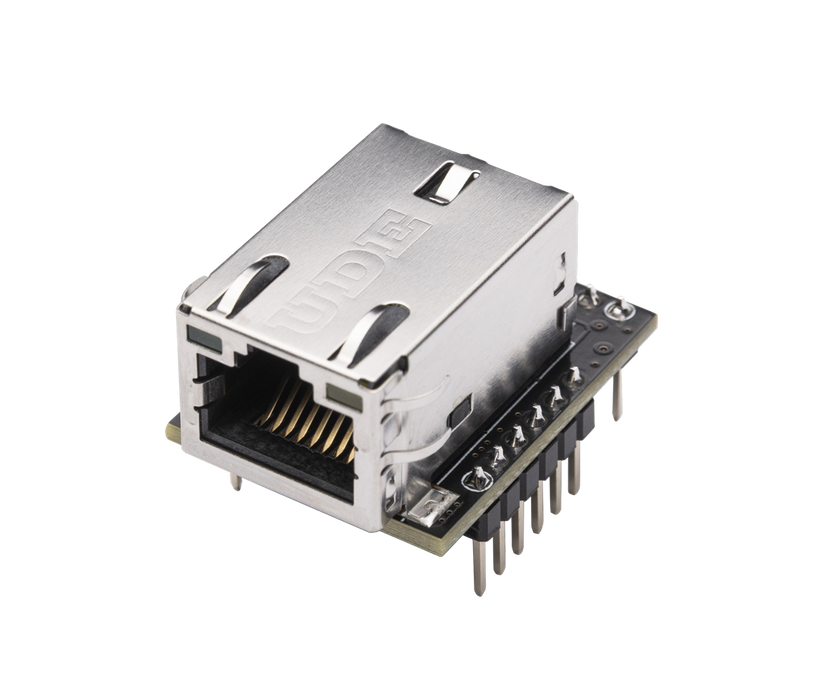

WIZnet社製W6300（ハードワイヤードTCP/IPチップ（PHY内蔵））と、MAG-JACK（パルストランス内蔵RJ45コネクタ）が搭載されたコンパクトサイズのネットワークモジュールです。QSPIをサポートし、最高150 MHzでの高速動作が可能、80 Mbps以上のスループットを実現できます。イーサネットに必要な部品をすべて備え、組込用ネットワーク機器の設計を容易にします。二つのIPv4 / IPv6スタックと合計64 KBのバッファメモリを備えたWIZ630ioは、高性能が要求されるIoT機器に最適です。

特徴・仕様

• ハードワイヤードTCP/IPプロトコル：TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
• IPv4 / IPv6デュアルスタック
• 最高150 MHzのシステムクロックで動作
  • QSPI 4 bitモードでは最高80 Mbpsのスループットを実現
• 合計64 KBの内蔵SRAMに八つの送受信が独立したソケットを用意
• ソケットレスコマンド対応（ARP、ICMPv6 for DAD、NA、RS）
• MAG-JACK（パルストランス内蔵型RJ45コネクタ）を採用
• 10BaseT / 10Base-Te / 100BaseTX用PHY内蔵
• PHYパワーダウンモード、消費電力削減の為のクロック切替に対応
• Wake-on-LANサポート（UDP）
• SPIまたはQSPIでマイコンと接続
• オートネゴシエーション及びオートMDIXに対応
• 3 V動作（標準3.3 V、I/O信号は5 Vトレラント）
• リンク、通信速度等のLEDインジケータ
• 動作温度範囲：-40～85℃

ピン配置

資料

• ドキュメント
• W6300 データシート
• ドライバ ソース(GitHub)
• 外形図
