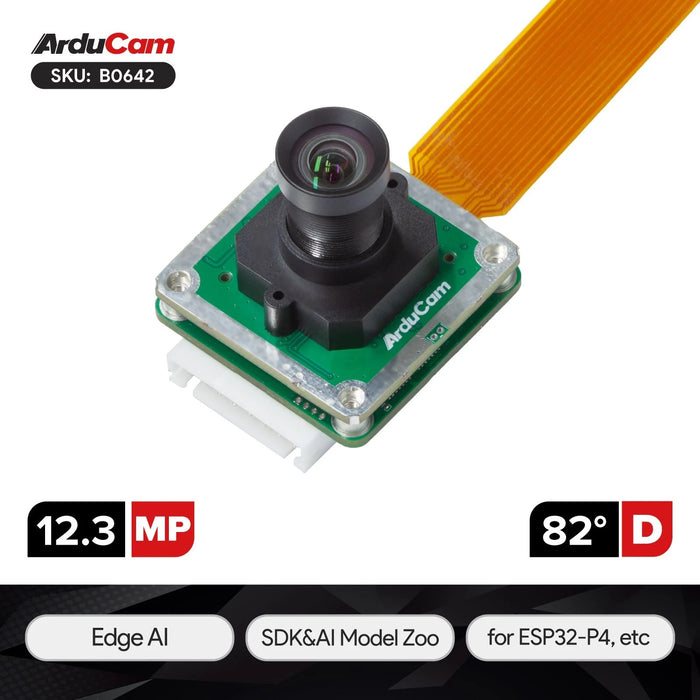

Arducam IMX500搭載 MCU&SoC向けAIカメラモジュール

Sony IMX500搭載の、画像取得とAI推論をカメラ側で実行できるAIカメラモジュールです。

IMX500はイメージセンサにAI処理機能が統合されたインテリジェントビジョンセンサで、ホスト側のMCU/SoCに大きなAIアクセラレータを追加しなくても、エッジ画像認識を処理できる点が特徴です。ESP32-P4などのカメラインターフェースを持つ組み込み向けプロセッサと組み合わせることで、物体検出、分類、人数カウント、簡易監視、スマートセンサなどの試作に利用できます。

特徴

• Sony IMX500インテリジェントビジョンセンサが搭載されたAIカメラモジュール
• ニューラルネットワーク処理をセンサ側に分散処理させることで、MCU側のリソース消費を低減
• ESP32-P4やArduinoなどのMCU、組み込みSoCでの使用を想定した構成
• Arducam Model Zooの学習済みモデルを導入して、エッジAIアプリケーション開発を短時間で開始可能
• 12.3 MPの高解像度センサにより、産業用途や屋外監視などで必要とされる細部の情報を取得可能、安定性と信頼性の高い推論結果を得られます。
• SPIとMIPIの両インタフェースを備え、MCU向けの低消費電力構成とSoC向けの高帯域データ転送を選択可能
• USB Type-C給電と外部電源入力により、さまざまな機器の電源構成に組み込み可能
• クロスプラットフォーム対応C++SDKの採用により、従来のIMX500 MCU AIカメラシリーズよりも開発しやすい設計
• 開発プロセスの複雑さを解消し、標準的なUVCカメラに近い感覚で、組み込みシステム向けのAIカメラ開発を開始可能

仕様

• カメラ
  • センサー：IMX500
  • 解像度：12.3 MP
  • 色：カラー
  • シャッタータイプ：ローリングシャッター
  • 光学フォーマット：1/2.3インチ
  • 出力形式：RAW/YUV
  • ピクセルサイズ：1.55 x 1.55 µm
  • センサ有効領域：4056（H）x 3040（V）
  • センサ画像領域：6.29 x 4.71 mm、対角 7.86 mm
  • 入力テンソルサイズ（SPI - AIメタデータ）：最小 64 x 48、最大 640 x 480
  • ESP32-P4（MIPI - IMAGE）における解像度とフレームレート
    • IMAGE_ONLY_MODE：1920 x 1080@30 FPS、1600 x 1200@30 FPS、1280 x 720@30 FPS、1024 x 600@30 FPS、640 x 480@30 FPS
    • WITH_AI_MODE：1600 x 1200@10～20 FPS、1280 x 720@10～20 FPS、1024 x 600@10～20 FPS、640 x 480@10～20 FPS
• レンズ
  • フォーカスタイプ：固定焦点
  • 視野角：82°（D）x 72°（H）x 56°（V）
  • レンズマウント：M12マウント
  • F.NO：3.0±5%
  • EFL：4.3±5% mm
  • 赤外線感度：650 nm赤外線フィルター内蔵、可視光のみ
  • TV歪み：0.58%未満
• 機能性と互換性

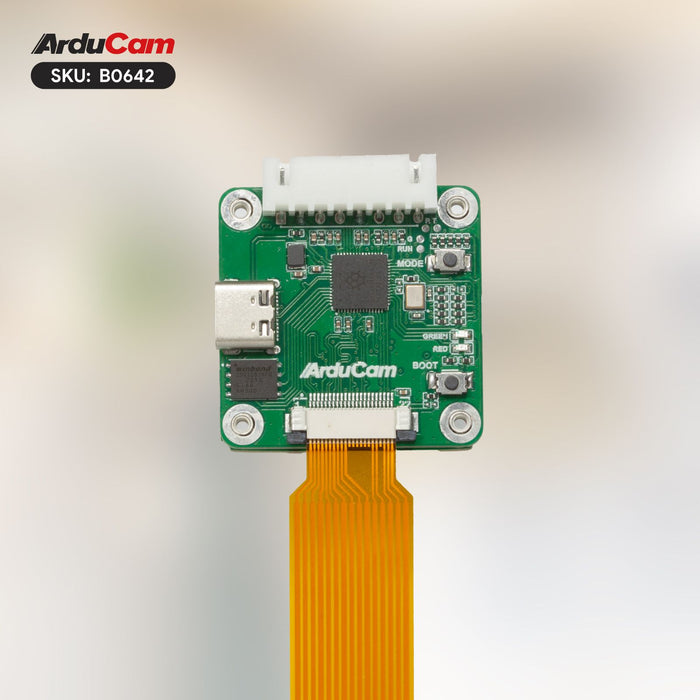

  • インターフェース：SPI、I²C、MIPI、USB Type-C
  • 対象プラットフォーム：ESP32-P4など
  • SDK：使用可能
  • AIモデル：Arducam AI Model Zoo
• 寸法と重量
  • カメラボードサイズ：34 x 34 mm
  • 総重量：27.3 g
  • 全体サイズ：34 x 34 x 34.2 mm
• 温度と認証
  • 保管温度範囲：-20～75℃
  • 動作温度範囲：0～50℃
  • 認証：RoHS

内容物

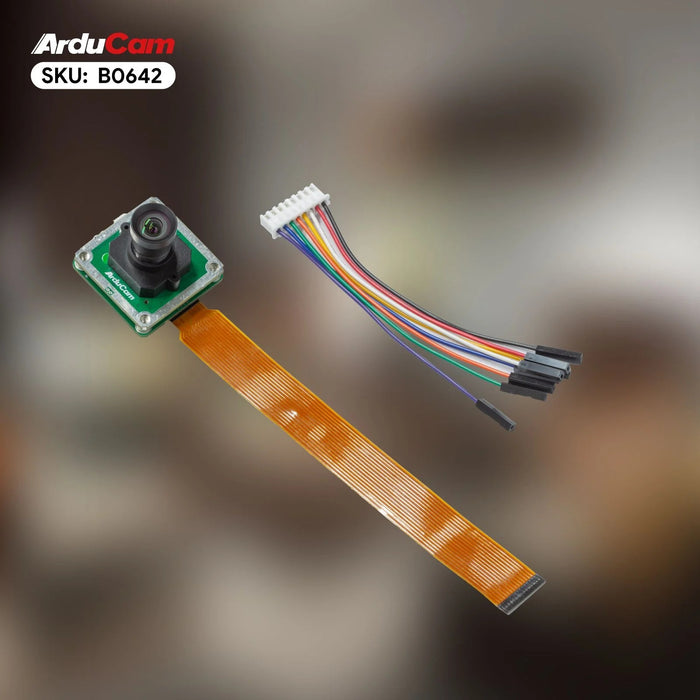

• 1 x AIカメラモジュール本体
• 1 x 8P専用ケーブル

資料

• 製品データシート
• Arducam IMX500 Camera Series AI Model Zoo（GitHub）
• Arducam IMX500 SPI AI Camera SDK（GitHub）
• クイックスタートガイド
• AIモデルコンバーター
• Ultralyticsモデルコンバートチュートリアル
• ai.arducam.com
