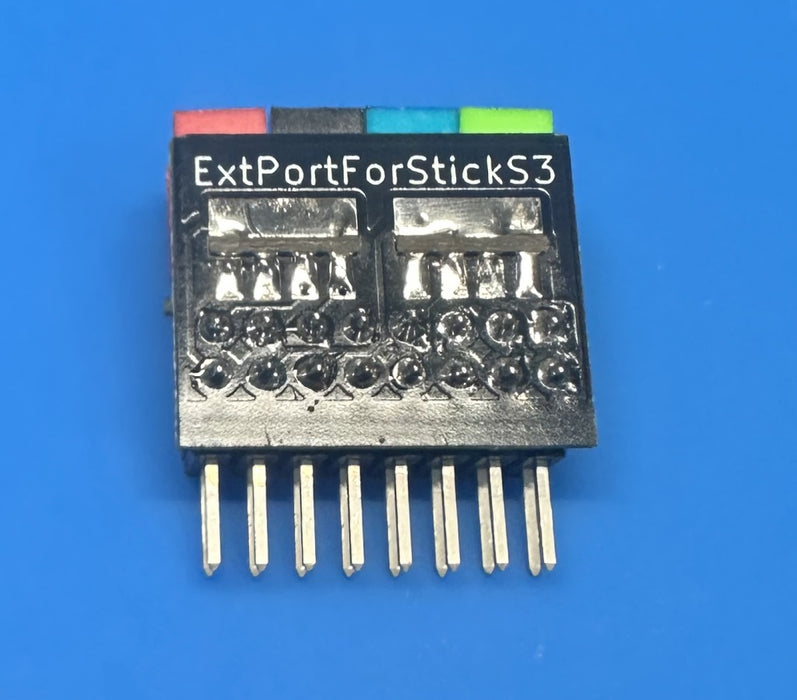

ExtPort for StickS3

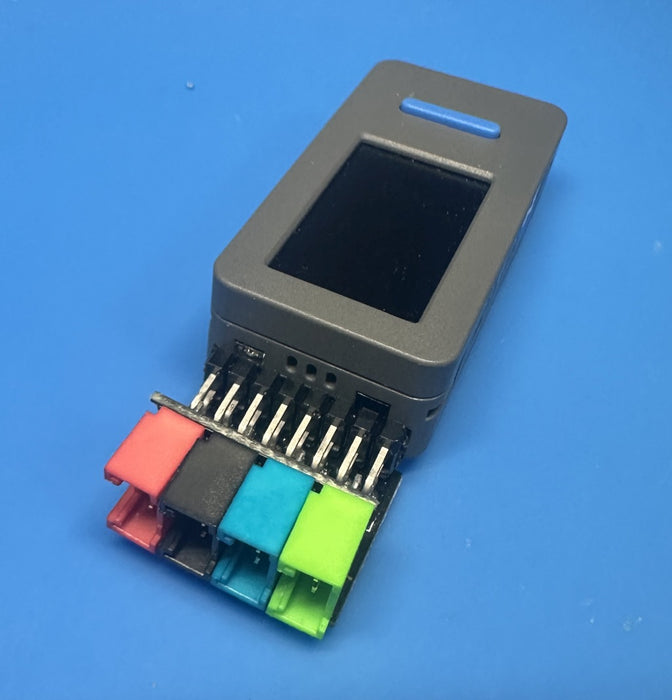

M5Stack社のM5StickS3に接続し、最大4つのGroveコネクタを増設し、複数のGrove接続のUNIT等を接続することができます。
※M5StickS3は別途用意してください。

仕様

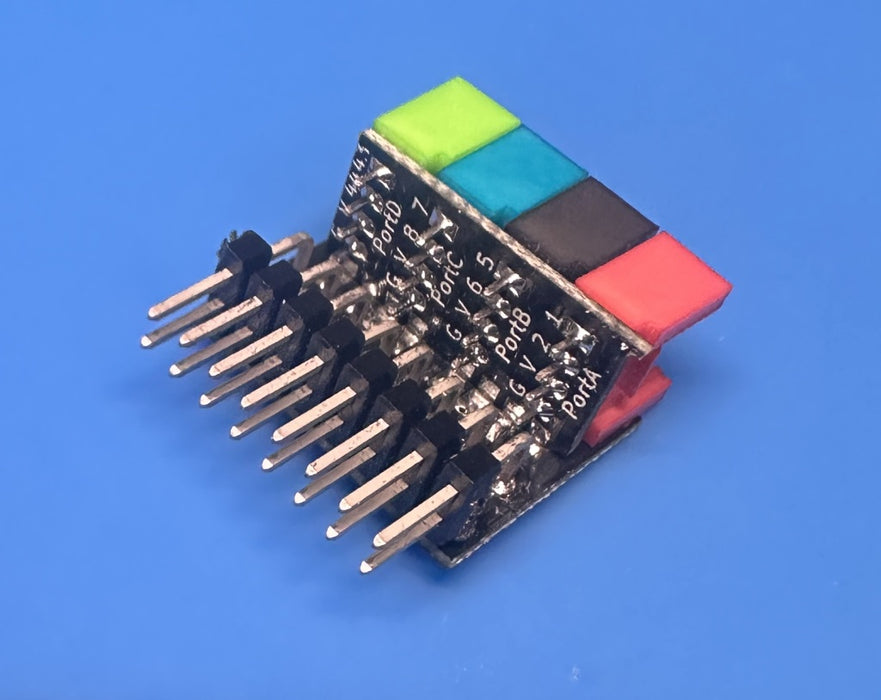

4つのGroveコネクタのピン配置は以下のとおりです。VDD（電源+5V）はM5StickS3から供給されます。
（※M5StickS3の仕様上、初期状態電はVDDが出力されず、ソフトウエアで有効にする必要があります）
- PortA（赤）: IO1/IO2/VDD/GND
- PortB（黒）: IO5/IO6/VDD/GND
- PortC（青）: IO7/IO8/VDD/GND
- PortD（緑）: IO43/IO44/VDD/GND

内容物

• 1x ExtPort for StickS3

資料

• サポートページ

こちらの商品は、秋田純一さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
