M5StickS3 - ESP32S3 小型IoT開発キット
送料区分: 200
商品コード: M5STACK-K150
発売日: 2026-01-23
在庫数: 100+
短いURL: ssci.to/10921
2026-01-23 会員1名様あたり2個までの購入制限をしております。発売後1~2ヶ月ほどは在庫が足りない状況が続く見込みです。
M5StickC Plus2の後継製品です。
遠隔制御やIoTアプリケーション用のコンパクトで高性能なプログラマブルコントローラです。メインコントローラに ESP32-S3-PICO-1-N8R8が搭載され、 2.4 GHz Wi-Fi無線通信対応、 8 MB フラッシュ/ 8 MB PSRAM内蔵で、多様なアプリケーション開発のニーズに応える性能と拡張性を実現します。
ヒューマンインターフェースとして、1.14インチLEDディスプレイ、6軸IMUセンサ、プロブラマブルボタンを備えています。オーディオ部分には、ES8311モノラルオーディオコーデック、高感度MEMSマイクロフォン、AW8737パワーアンプが搭載され、クリアな音声キャプチャとハイファイ音声出力を実現、音声認識とインタラクティブな体験を強化します。IR送受信モジュールと250 mAhリチウム電池も内蔵し、スマートホーム制御、AI音声アシスタント、IoTプロジェクト開発などの用途に最適です。
注意事項
※ 入力電源：本体底部の Grove インターフェースは DC 5V の出力／入力モードに設定可能です。デフォルトは入力モードで、この場合 Grove インターフェース、上部 Hat2-Bus の EXT_5V および 5VIN 端子から DC 5V を入力できます。出力モードに設定した場合は、USB または上部 Hat2-Bus の 5VIN からのみ電源入力を行ってください。他の出力端子から電源を入力すると、短絡によるデバイス損傷の恐れがあります。
※ 赤外線受信：赤外線受信機能を使用する際は、スピーカーアンプを無効にする必要があります。有効なままでは正常に受信できません。
※ スピーカー音量： バッテリー駆動時（USB 未接続）には、スピーカー音量を 75% 以下に設定することを推奨します。出力が大きすぎると、デバイスが予期せず再起動する可能性があります。
※ 互換性：本製品は構造上、以下の Hat シリーズ製品と互換性がありません。
M5StickC Plus2との比較
| 項目 | StickS3（本製品） | StickC-Plus2 |
| SoC | ESP32-S3-PICO-1-N8R8（Xtensa LX7 最大240 MHz） | ESP32-PICO-V3-02 (最大240 MHz) |
| Flashメモリ | 8 MB | 8 MB |
| RAM | PSRAM 8 MB | PSRAM 2 MB |
| ディスプレイ | 1.14インチ IPS-LCD（135x240） | 1.14インチ TFT LCD（135x240） |
| オーディオ | ES8311 コーデック + 1Wスピーカー | パッシブブザー |
| マイク | MEMSマイク | マイク（SPM1423） |
| IMU（6軸） | BMI270 | MPU6886 |
| 赤外線（IR） | 送信（TX）＋ 受信（RX） | 送信（TX）のみ |
| RTC | 非搭載 | BM8563 搭載 |
| バッテリー | 250 mAh | 200 mAh |
| 拡張端子 | HAT2バス（2x8）, HY2.0-4P, USB-C | HATバス（1x8）, HY2.0-4P, USB-C |
| サイズ | 48.0 x 24.0 x 15.0 mm | 48.0 x 24.0 x 13.5 mm |
| 重量 | 20.0 g | 16.7 g |

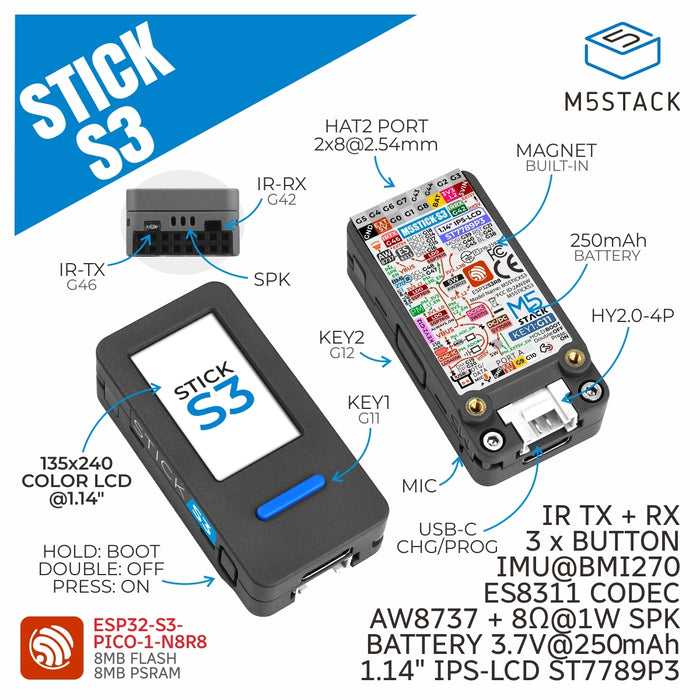

特徴
- ESP32-S3-PICO-1-N8R8メインコントローラ
- 8 MBフラッシュメモリと8 MB PSRAM
- ES8311 モノラルオーディオコーデックチップ
- MEMS マイク+ スピーカー
- IR送受信モジュール内蔵
- 背面マグネット設計
- 拡張インターフェース：
- 拡張可能HAT2 バス（2.54-16P）
- HY2.0-4P
- 開発プラットフォーム
- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO
仕様
| SoC | ESP32-S3-PICO-1-N8R8（Xtensa LX7 最大240 MHz） |
| フラッシュ | 8 MB |
| PSRAM | 8 MB |
| Wi-Fi | 2.4 GHz Wi-Fi |
| 電源入力 | USB Type-C DC 5 V |
| ディスプレイ | 1.14インチ IPS-LCD（135 x 240） |
| オーディオコーデック | ES8311：24 bit、I2S プロトコル |
| マイク | MEMS マイク、SNR：65 dB |
| スピーカー | AW8737 パワーアンプ 8 Ω@1 W 2011 エンクロージャスピーカー |
| IMU | BMI270（6軸） |
| 赤外線（IR） | 送信（TX）＋ 受信（RX） |
| 動作温度 | 0 ~ 40°C |
| バッテリー | 250 mAh |
| 拡張端子 | Hat2バス、 HY2.0-4P、 USB-C |
| Grove 負荷容量 | 無負荷：5 V 最大負荷：4.88 V@0.38 A |
| 消費電流 | 電源オフ：4.2 V@14.02 uA L1：4.2 V@52.47 uA L2：4.2 V@102.40 uA L3A：4.2 V@36.69 mA 最大負荷：4.2 V@519.02 mA |
| 製品寸法 | 48.0 x 24.0 x 15.0 mm |
| 製品重量 | 20.0 g |
| パッケージ寸法 | 110.0 x 65.0 x 15.0 mm |
| パッケージ重量 | 29.3 g |

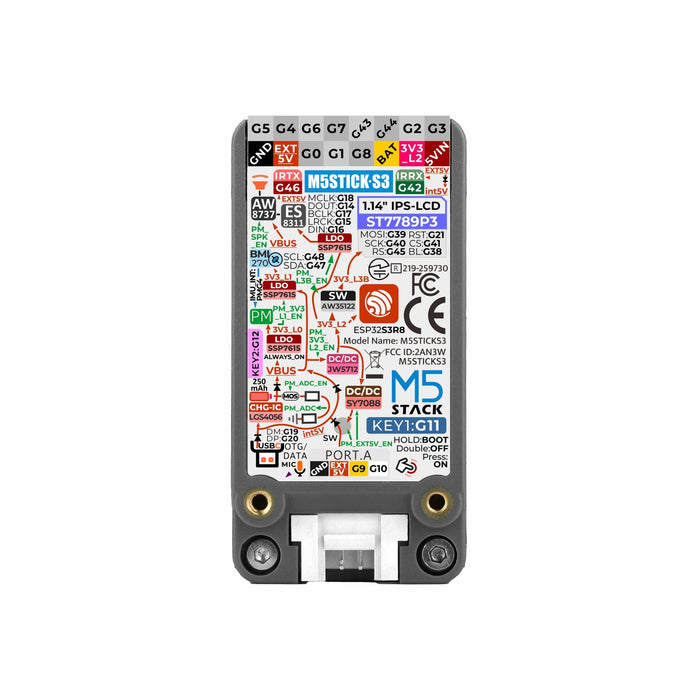

ピンマップ
LCD
| ESP32‐S3 | G39 | G40 | G45 | G41 | G21 | G38 |
| ST7789P3 | MOSI | SCK | RS | CS | RST | BL |
IMU & PMIC
| ESP32‐S3 | G48 | G47 |
| BMI270 | SCL | SDA |
| PMIC | SCL | SDA |
PMIC
| PMIC | G0 | G1 | G2 | G3 | G4 |
| 電池充電 | PYG0_CHG_STAT | ||||
| ESP32-S3 | PYG1_IRQ | ||||
| L3B 電源 | PYG2_L3B_EN | ||||
| スピーカ | PYG3_SPK_Pulse | ||||
| IMU INT | PYG4_IMU_INT |
オーディオ
| ESP32‐S3 | G18 | G14 | G17 | G15 | G16 | G48 | G47 |
| ES8311 | MCLK | DOUT | BCLK | LRCK | DIN | SCL | SDA |
ボタン
| ESP32‐S3 | G11 | G42 |
| KEY1 | Input | |
| KEY2 | Input |
IR
| ESP32‐S3 | G46 | G42 |
| IR | IR_TX | IR_RX |
HY2.0-4P PORT.A
| HY2.0-4P | Black | Red | Yellow | White |
| PORT.CUSTOM | GND | 5V | G9 | G10 |

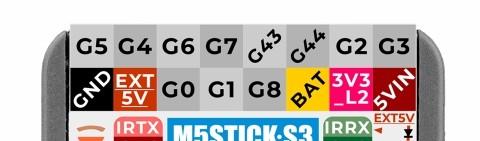

Hat2-Bus
| PIN | LEFT | RIGHT | PIN |
| GND | 1 | 2 | G5 |
| EXT_5V | 3 | 4 | G4 |
| Boot | 5 | 6 | G6 |
| G1 | 7 | 8 | G7 |
| G8 | 9 | 10 | G43 |
| BAT | 11 | 12 | G44 |
| 3V3_L2 | 13 | 14 | G2 |
| 5V_IN | 15 | 16 | G3 |

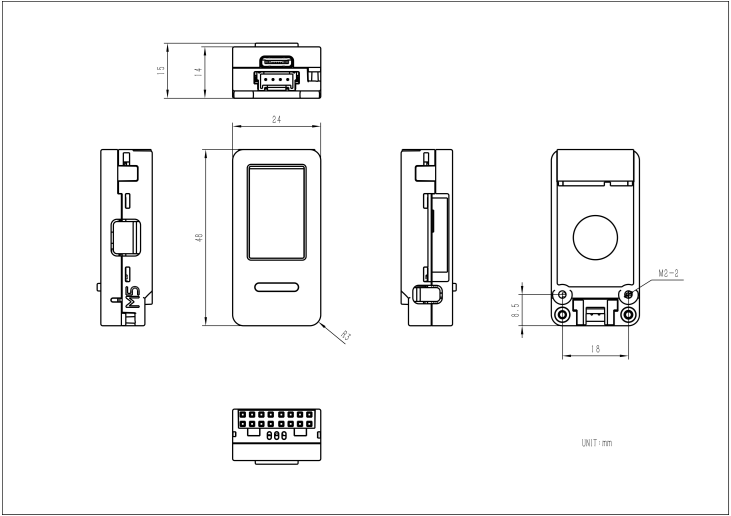

寸法図
資料
